Wandstützen / Wandkonsolen

Siehe Abb. Bild 2 oben (A und B Maße)

Technische Daten – DW Wandkonsole WSP-G

• Typ: WSP-G – Wandkonsole aus Edelstahl
• Schornstein Optik: Edelstahl glänzend
• Materialstärke: 1,5 mm
• Verwendung: Tragekonsole unterhalb der Grundplatte
• Verstellbereich: 500–820 mm
• Werkstoff: Edelstahl 1.4509 (V2A)
• Korrosionsbeständig: ja
• Schweißverfahren: Plasma (WIG)
• Wetterbeständig: Frost–Tau–Wechsel
• Montageart: Wandmontage
• Zertifikat / Zulassung: ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)

Maße – Wandkonsole WSP-G

Hinweis:
Die angegebenen Maße beziehen sich auf unsere doppelwandigen Edelstahlschornsteinsysteme mit 30 mm Isolierung. Die genauen Schenkelmaße können je nach gewählter Ausführung unter „Abbildung 2“ eingesehen werden.

• Wandkonsole 500 – erreichbarer Wandabstand in mm (maximal):
  • DW 80 mm: 360 mm
  • DW 100 mm: 340 mm
  • DW 113 mm: 327 mm
  • DW 120 mm: 320 mm
  • DW 130 mm: 310 mm
  • DW 150 mm: 290 mm
  • DW 160 mm: 280 mm
  • DW 180 mm: 260 mm
  • DW 200 mm: 240 mm
  • DW 250 mm: 190 mm
  • DW 300 mm: 140 mm
• Wandkonsole 630 – erreichbarer Wandabstand in mm (maximal):
  • DW 80 mm: 490 mm
  • DW 100 mm: 470 mm
  • DW 113 mm: 457 mm
  • DW 120 mm: 450 mm
  • DW 130 mm: 440 mm
  • DW 150 mm: 420 mm
  • DW 160 mm: 410 mm
  • DW 180 mm: 390 mm
  • DW 200 mm: 370 mm
  • DW 250 mm: 320 mm
  • DW 300 mm: 270 mm
• Wandkonsole 720 – erreichbarer Wandabstand in mm (maximal):
  • DW 80 mm: 580 mm
  • DW 100 mm: 560 mm
  • DW 113 mm: 547 mm
  • DW 120 mm: 540 mm
  • DW 130 mm: 530 mm
  • DW 150 mm: 510 mm
  • DW 160 mm: 500 mm
  • DW 180 mm: 480 mm
  • DW 200 mm: 460 mm
  • DW 250 mm: 410 mm
  • DW 300 mm: 360 mm
• Wandkonsole 820 – erreichbarer Wandabstand in mm (maximal):
  • DW 80 mm: 680 mm
  • DW 100 mm: 660 mm
  • DW 113 mm: 647 mm
  • DW 120 mm: 640 mm
  • DW 130 mm: 630 mm
  • DW 150 mm: 610 mm
  • DW 160 mm: 600 mm
  • DW 180 mm: 580 mm
  • DW 200 mm: 560 mm
  • DW 250 mm: 510 mm
  • DW 300 mm: 460 mm

Technische Daten

• Schornstein Optik: Edelstahl glänzend
• Materialstärke: 1,5 - 2,0 mm
• Werkstoff Materialgüte: 1.4509
• Korrosionsbeständig: Ja
• Schweißmethode: Plasma (WIG)
• Wetterbeständig: Frost-Tau-Wechsel
• Zertifikat/Zulassung: Ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften/zentrale Bestimmung der Bauproduktenverordnung)

Für doppelwandige Edelstahlschornsteine DW

• 80 mm: Wandabstand WS 325 mm: 160 mm / WS 475 mm: 310 mm
• 100 mm: Wandabstand WS 325 mm: 140 mm / WS 475 mm: 290 mm
• 113 mm: Wandabstand WS 325 mm: 125 mm / WS 475 mm: 275 mm
• 120 mm: Wandabstand WS 325 mm: 120 mm / WS 475 mm: 270 mm
• 130 mm: Wandabstand WS 325 mm: 110 mm / WS 475 mm: 260 mm
• 150 mm: Wandabstand WS 325 mm: 90 mm / WS 475 mm: 240 mm
• 160 mm: Wandabstand WS 325 mm: 80 mm / WS 475 mm: 230 mm
• 180 mm: Wandabstand WS 325 mm: 60 mm / WS 475 mm: 210 mm
• 200 mm: Wandabstand WS 325 mm: Nicht erhältlich / WS 475 mm: 190 mm
• 250 mm: Wandabstand WS 325 mm: Nicht erhältlich / WS 475 mm: 140 mm
• 300 mm: Wandabstand WS 325 mm: Nicht erhältlich / WS 475 mm: 90 mm

Technische Daten – DW Wandstütze WKK

• Typ: WKK – Wandstütze aus Edelstahl
• Schornstein Optik: Edelstahl glänzend
• Materialstärke: 1,5 - 2,0 mm
• Verwendung: Tragstütze unterhalb der Grundplatte
• Längen erhältlich: 473 / 598 / 748 / 935 mm
• Werkstoff: Edelstahl 1.4509 (V2A)
• Korrosionsbeständig: ja
• Schweißverfahren: Punktverschweißt
• Wetterbeständig: Frost - Tau - Wechsel
• Montageart: Wandmontage mit optionalem Zubehör
• Zertifikat /Zulassung: ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)

Maße – DW Wandstütze WKK

Hinweis:
Die angegebenen Wandabstände gelten für unsere doppelwandigen Edelstahlschornsteinsysteme mit 30 mm Dämmung.

• Wandstütze 473 mm – erreichbarer Wandabstand in mm (maximal):
  • Ø 80 mm: 305 mm
  • Ø 100 mm: 285 mm
  • Ø 113 mm: 270 mm
  • Ø 120 mm: 265 mm
  • Ø 130 mm: 255 mm
  • Ø 150 mm: 235 mm
  • Ø 160 mm: 225 mm
  • Ø 180 mm: 205 mm
  • Ø 200 mm: 185 mm
  • Ø 250 mm: 135 mm
  • Ø 300 mm: 85 mm
• Wandstütze 598 mm – erreichbarer Wandabstand in mm (maximal):
  • Ø 80 mm: 430 mm
  • Ø 100 mm: 410 mm
  • Ø 113 mm: 395 mm
  • Ø 120 mm: 390 mm
  • Ø 130 mm: 380 mm
  • Ø 150 mm: 360 mm
  • Ø 160 mm: 350 mm
  • Ø 180 mm: 330 mm
  • Ø 200 mm: 310 mm
  • Ø 250 mm: 260 mm
  • Ø 300 mm: 210 mm
• Wandstütze 748 mm – erreichbarer Wandabstand in mm (maximal):
  • Ø 80 mm: 580 mm
  • Ø 100 mm: 560 mm
  • Ø 113 mm: 545 mm
  • Ø 120 mm: 540 mm
  • Ø 130 mm: 530 mm
  • Ø 150 mm: 510 mm
  • Ø 160 mm: 500 mm
  • Ø 180 mm: 480 mm
  • Ø 200 mm: 460 mm
  • Ø 250 mm: 410 mm
  • Ø 300 mm: 360 mm
• Wandstütze 935 mm – erreichbarer Wandabstand in mm (maximal):
  • Ø 80 mm: 765 mm
  • Ø 100 mm: 745 mm
  • Ø 113 mm: 730 mm
  • Ø 120 mm: 725 mm
  • Ø 130 mm: 715 mm
  • Ø 150 mm: 695 mm
  • Ø 160 mm: 685 mm
  • Ø 180 mm: 665 mm
  • Ø 200 mm: 645 mm
  • Ø 250 mm: 595 mm
  • Ø 300 mm: 545 mm

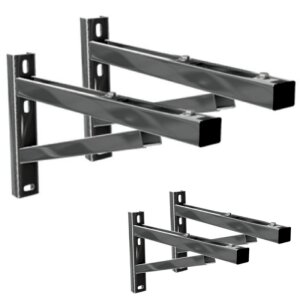

Technische Daten – DW Wandstütze WSP

• Typ: WSP – Wandstütze mit Querträgern
• Schornstein Optik: Edelstahl glänzend
• Materialstärke: 1,5–2,0 mm
• Werkstoff: Edelstahl 1.4509 (V2A)
• Korrosionsbeständig: ja
• Schweißverfahren: Plasma (WIG)
• Wetterbeständig: Frost–Tau–Wechsel
• Montageart: Wandmontage
• Zertifikat / Zulassung: ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)

Maße – Wandstütze WSP

Hinweis:
Die angegebenen Wandabstände gelten für unsere doppelwandigen Edelstahlschornsteinsysteme mit 30 mm Dämmung.

• Erreichbarer Wandabstand in mm (maximal):
  • Ø 80 mm:
    • 475 mm: 335 mm
    • 570 mm: 405 mm
    • 630 mm: 465 mm
    • 720 mm: 555 mm
    • 820 mm: 655 mm
    • 920 mm: 755 mm
    • 1120 mm: 955 mm
  • Ø 100 mm:
    • 475 mm: 315 mm
    • 570 mm: 385 mm
    • 630 mm: 445 mm
    • 720 mm: 535 mm
    • 820 mm: 635 mm
    • 920 mm: 735 mm
    • 1120 mm: 935 mm
  • Ø 113 mm:
    • 475 mm: 302 mm
    • 570 mm: 370 mm
    • 630 mm: 430 mm
    • 720 mm: 520 mm
    • 820 mm: 620 mm
    • 920 mm: 720 mm
    • 1120 mm: 920 mm
  • Ø 120 mm:
    • 475 mm: 295 mm
    • 570 mm: 365 mm
    • 630 mm: 425 mm
    • 720 mm: 515 mm
    • 820 mm: 615 mm
    • 920 mm: 715 mm
    • 1120 mm: 915 mm
  • Ø 130 mm:
    • 475 mm: 285 mm
    • 570 mm: 355 mm
    • 630 mm: 415 mm
    • 720 mm: 505 mm
    • 820 mm: 605 mm
    • 920 mm: 705 mm
    • 1120 mm: 905 mm
  • Ø 150 mm:
    • 475 mm: 265 mm
    • 570 mm: 335 mm
    • 630 mm: 395 mm
    • 720 mm: 485 mm
    • 820 mm: 585 mm
    • 920 mm: 685 mm
    • 1120 mm: 885 mm
  • Ø 160 mm:
    • 475 mm: 255 mm
    • 570 mm: 325 mm
    • 630 mm: 385 mm
    • 720 mm: 475 mm
    • 820 mm: 575 mm
    • 920 mm: 675 mm
    • 1120 mm: 875 mm
  • Ø 180 mm:
    • 475 mm: 235 mm
    • 570 mm: 305 mm
    • 630 mm: 365 mm
    • 720 mm: 455 mm
    • 820 mm: 555 mm
    • 920 mm: 655 mm
    • 1120 mm: 855 mm
  • Ø 200 mm:
    • 475 mm: 215 mm
    • 570 mm: 285 mm
    • 630 mm: 345 mm
    • 720 mm: 435 mm
    • 820 mm: 535 mm
    • 920 mm: 635 mm
    • 1120 mm: 835 mm
  • Ø 250 mm:
    • 475 mm: 225 mm
    • 570 mm: 235 mm
    • 630 mm: 295 mm
    • 720 mm: 385 mm
    • 820 mm: 485 mm
    • 920 mm: 585 mm
    • 1120 mm: 810 mm
  • Ø 300 mm:
    • 475 mm: 115 mm
    • 570 mm: 185 mm
    • 630 mm: 245 mm
    • 720 mm: 335 mm
    • 820 mm: 435 mm
    • 920 mm: 535 mm
    • 1120 mm: 735 mm
