Verstellbare Edelstahl-Wandkonsolen für DW-Schornsteine – Ø 80 bis 300 mm

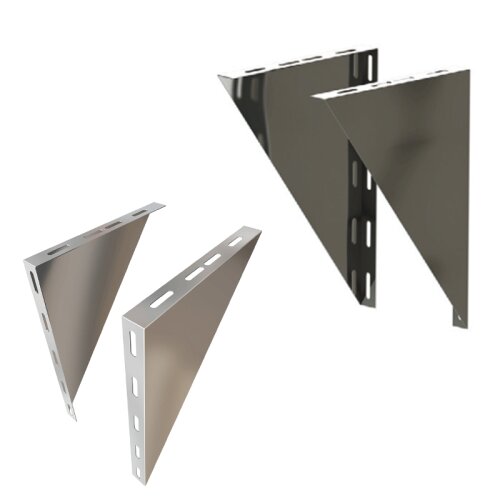

Verstellbare Wandkonsolbleche aus rostfreiem Edelstahl bieten eine stabile Lösung zur Wandmontage doppelwandiger Edelstahlschornsteine. Sie werden vor allem als tragende Wandhalterung für das Basiselement (Grundplatte) verwendet und ermöglichen eine sichere Befestigung des Systems an der Gebäudewand.
Je nach baulichen Gegebenheiten stehen verschiedene Ausführungen mit einstellbarem Wandabstand zur Auswahl:
- 50–70 mm
- 50–150 mm
- 100–200 mm
- 250–350 mm
Gefertigt aus säure- und korrosionsbeständigem Edelstahl (Werkstoff 1.4509) sind die Konsolbleche wetterfest, langlebig und geeignet für alle DW-Systeme von Ø 80 bis Ø 300 mm. Die Montage erfolgt paarweise – je ein Konsolenarm links und rechts – zur gleichmäßigen Lastverteilung.
Hinweis:
Ab einer Gesamtbauhöhe von 5,7 m empfehlen wir die Verwendung einer verstärkten Wandstütze wie WKK oder WSP für erhöhte Traglasten.
Lieferumfang:
1 Paar (2 Stück) Wandkonsolen aus Edelstahl, verstellbar nach gewählter Ausführung
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
|
Technische Daten
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|
Siehe Abb. Bild 2 oben (A und B Maße)
| Konsolblech verstellbar |
von 50 bis 70 mm
Maß A / Maß B
|
von 50 bis 150 mmMaß A / Maß B
|
von 100 bis 200 mmMaß A / Maß B
|
von 250 bis 350 mm
Maß A / Maß B |
|
Durchmesser DW 80 mm
|
430 mm / 215 mm
|
420 mm / 318 mm
|
470 mm / 368 mm
|
583 mm / 525 mm
|
|
Durchmesser DW 100 mm
|
410 mm / 275 mm
|
420 mm / 328 mm
|
470 mm / 378 mm
|
550 mm / 528 mm
|
|
Durchmesser DW 113 mm
|
383 mm / 268 mm
|
450 mm / 348 mm
|
500 mm / 398 mm
|
580 mm / 548 mm
|
|
Durchmesser DW 120 mm
|
390 mm / 275 mm
|
450 mm / 355 mm
|
500 mm / 405 mm
|
580 mm / 555 mm
|
|
Durchmesser DW 130 mm
|
400 mm / 285 mm
|
450 mm / 365 mm
|
500 mm / 415 mm
|
580 mm / 565 mm
|
|
Durchmesser DW 150 mm
|
420 mm / 305 mm
|
500 mm / 385 mm
|
550 mm / 435 mm
|
630 mm / 585 mm
|
|
Durchmesser DW 160 mm
|
430 mm / 315 mm
|
500 mm / 395 mm
|
550 mm / 445 mm
|
630 mm / 595 mm
|
|
Durchmesser DW 180 mm
|
450 mm / 335 mm
|
550 mm / 415 mm
|
600 mm / 465 mm
|
630 mm / 615 mm
|
|
Durchmesser DW 200 mm
|
470 mm / 355 mm
|
550 mm / 435 mm
|
600 mm / 485 mm
|
680 mm / 635 mm
|
|
Durchmesser DW 250 mm
|
485 mm / 404 mm
|
600 mm / 485 mm
|
650 mm / 535 mm
|
730 mm / 685 mm
|
|
Durchmesser DW 300 mm
|
650 mm / 535 mm
|
650 mm / 535 mm
|
700 mm / 585 mm
|
830 mm / 735 mm
|
