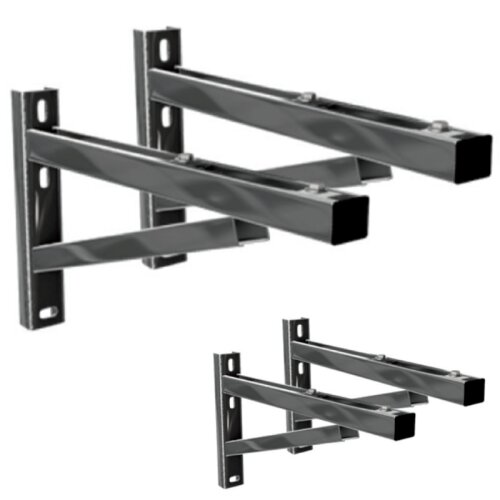

Edelstahl-Wandstütze WSP mit Querträgern – für DW-Schornsteinsysteme, Längen 475–1120 mm
Die Wandstütze WSP mit Querträgern ist die ideale Lösung für die stabile Wandbefestigung von doppelwandigen Edelstahlschornsteinsystemen. Sie dient der tragenden Aufnahme des Kaminfußes (Grundplatte) und verteilt die Last gleichmäßig auf die Gebäudewand – selbst bei großen Aufbauhöhen.
Gefertigt aus säure-, korrosions- und frostbeständigem Edelstahl 1.4509, überzeugt die Stütze durch hohe Stabilität und Langlebigkeit. Die industrielle Fertigung nach DIN EN ISO 9001 und die Prüfung durch das Materialprüfungsamt NRW bzw. TÜV garantieren höchste Qualität und Sicherheit.
Folgende Längen stehen zur Auswahl:
- 475 mm
- 570 mm
- 630 mm
- 720 mm
- 820 mm
- 920 mm
- 1120 mm
Hinweis:
Die Maßtabelle zeigt, welcher Wandabstand mit den jeweiligen Längen erzielt wird.
Lieferumfang:
1 Paar (2 Stück) Edelstahl-Wandstützen mit Querträgern in gewählter Länge
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
Technische Daten – DW Wandstütze WSP
-
Typ: WSP – Wandstütze mit Querträgern
-
Schornstein Optik: Edelstahl glänzend
-
Materialstärke: 1,5–2,0 mm
-
Werkstoff: Edelstahl 1.4509 (V2A)
-
Korrosionsbeständig: ja
-
Schweißverfahren: Plasma (WIG)
-
Wetterbeständig: Frost–Tau–Wechsel
-
Montageart: Wandmontage
-
Zertifikat / Zulassung: ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
Maße – Wandstütze WSP
Hinweis:
Die angegebenen Wandabstände gelten für unsere doppelwandigen Edelstahlschornsteinsysteme mit 30 mm Dämmung.
-
Erreichbarer Wandabstand in mm (maximal):
- Ø 80 mm:
- 475 mm: 335 mm
- 570 mm: 405 mm
- 630 mm: 465 mm
- 720 mm: 555 mm
- 820 mm: 655 mm
- 920 mm: 755 mm
- 1120 mm: 955 mm
- Ø 100 mm:
- 475 mm: 315 mm
- 570 mm: 385 mm
- 630 mm: 445 mm
- 720 mm: 535 mm
- 820 mm: 635 mm
- 920 mm: 735 mm
- 1120 mm: 935 mm
- Ø 113 mm:
- 475 mm: 302 mm
- 570 mm: 370 mm
- 630 mm: 430 mm
- 720 mm: 520 mm
- 820 mm: 620 mm
- 920 mm: 720 mm
- 1120 mm: 920 mm
- Ø 120 mm:
- 475 mm: 295 mm
- 570 mm: 365 mm
- 630 mm: 425 mm
- 720 mm: 515 mm
- 820 mm: 615 mm
- 920 mm: 715 mm
- 1120 mm: 915 mm
- Ø 130 mm:
- 475 mm: 285 mm
- 570 mm: 355 mm
- 630 mm: 415 mm
- 720 mm: 505 mm
- 820 mm: 605 mm
- 920 mm: 705 mm
- 1120 mm: 905 mm
- Ø 150 mm:
- 475 mm: 265 mm
- 570 mm: 335 mm
- 630 mm: 395 mm
- 720 mm: 485 mm
- 820 mm: 585 mm
- 920 mm: 685 mm
- 1120 mm: 885 mm
- Ø 160 mm:
- 475 mm: 255 mm
- 570 mm: 325 mm
- 630 mm: 385 mm
- 720 mm: 475 mm
- 820 mm: 575 mm
- 920 mm: 675 mm
- 1120 mm: 875 mm
- Ø 180 mm:
- 475 mm: 235 mm
- 570 mm: 305 mm
- 630 mm: 365 mm
- 720 mm: 455 mm
- 820 mm: 555 mm
- 920 mm: 655 mm
- 1120 mm: 855 mm
- Ø 200 mm:
- 475 mm: 215 mm
- 570 mm: 285 mm
- 630 mm: 345 mm
- 720 mm: 435 mm
- 820 mm: 535 mm
- 920 mm: 635 mm
- 1120 mm: 835 mm
- Ø 250 mm:
- 475 mm: 225 mm
- 570 mm: 235 mm
- 630 mm: 295 mm
- 720 mm: 385 mm
- 820 mm: 485 mm
- 920 mm: 585 mm
- 1120 mm: 810 mm
- Ø 300 mm:
- 475 mm: 115 mm
- 570 mm: 185 mm
- 630 mm: 245 mm
- 720 mm: 335 mm
- 820 mm: 435 mm
- 920 mm: 535 mm
- 1120 mm: 735 mm
