Grundplatte für Kaminerhöhung (Einschub auf Maß)

• Gesamthöhe 300 mm
• Höhe ab Platte 120 mm
• Einschublänge 180 mm
• Bohrlöcher (4 Stück) 40 mm x 11 mm

DW Prüföffnung Reinigungskasten mit Tür

• Gesamthöhe 500 mm
• Innenmaß der Reinigungstür 120 mm x 180 mm

Klemmband schmal mit Schnellspannverschluss

• Breite 26 mm

Klemmband breit mit 2-fach Schnellspannverschluss

• Breite 84 mm

DW Mündungsabschluss konisch

• Gesamthöhe 200 mm

DW Regenhaube mit Mündungsabschluss

1 x Grundplatte für Kaminerhöhung mit Einschub nach Wunschmaß: Ist das erste Bauteil beim Aufbau einer Schornsteinverlängerung / Kaminerhöhung.

Längenelemente entsprechend der Höhenauswahl: Werden mittels der Steckverbindung aufeinander gesetzt um die gewünschte Höhe zu erreichen. Jederzeit erweiterbar in den Längen 250 mm, 500 mm und 1000 mm optional

1 x Reinigungselement (Prüföffnung) mit Kasten u. Tür je nach Auswahl: Wird in der Regel nach ca. 0,5 - 1,0 Meter nach der Grundplatte für Kaminerhöhung montiert, wenn nicht anders vom Bezirksschornsteinfeger vorgegeben wurde. Von dort aus kann Ihr Schornsteinfeger die durch die Heizperiode angesammelten, Rußverschmutzungen problemlos von oben nochmals reinigen.

1 x Schornstein Abdeckung entsprechend der Auswahl: Mündungsabschluss konisch oder die Regenhaube mit Mündungsabschluss dienen zum Schutz vor Niederschlag, der in die Dämmung eindringen könnte.

Klemmbänder entsprechend der Höhenauswahl und Ausführung: Die Klemmbänder dienen, um die ineinander zusammengesteckten Edelstahlschornstein Elemente zu stabilisieren.

• Klemmbänder schmal mit Schnellspannverschluss (Ausführung Standard 05)
• Klemmbänder breit mit Doppel Schnellspannverschluss (Ausführung Premium 06)

Zertifizierungs Dokumente

• EG-Leistungserklärung, DOP
• Typenschild

Technische Daten – Edelstahlschornstein DW 150 mm

Maße & Grunddaten

• Innendurchmesser / Außendurchmesser: Ø 150 mm / Ø 210 mm
• Gesamthöhe (unmontiert): frei wählbar (je nach Bausatzhöhe)
• Wirksame Höhe: ab Feuerungsanschluss – je nach Aufbau
• Einstecktiefe je Verbindung: ca. 70 mm
• Oberfläche (Standard): Edelstahl glänzend

Materialstärken & Werkstoffe (Innenrohr)

• Standard:
  • Materialstärke: 0,5 mm
  • Werkstoff: 1.4521 (V2A)
• Premium:
  • Materialstärken: 0,6 mm / 0,8 mm / 1,0 mm
  • Werkstoff: 1.4404 (V4A)

Werkstoffe (Außenrohr)

• Standard: 1.4509 (V2A)
• Premium: 1.4301 (V2A)

Verarbeitung & Technik

• Schweißmethode:
  • Standard: Plasma, WIG punktgeschweißt
  • Premium: Plasma, WIG vollverschweißt
• Korrosionsklasse:
  • Standard: V2
  • Premium: V3
• Dämmung: 30 mm Mineralwolle
• Betriebsweise: Unterdruck

Thermische Eigenschaften

• Betriebstemperatur: bis 600 °C
• Rußbrandbeständigkeit: geprüft bis 1000 °C

Brennstoffzulassung

• Standard: Gas, Heizöl, Holz
• Premium: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe

Montage & Zulassung

• Freie Auskragung:
  • 3 m über dem letzten Wandhalter
  • 4 m zwischen zwei Wandhaltern
• Mindestabstand zu brennbaren Baustoffen: 50 mm
• Zertifizierung: DOP – EG-Leistungserklärung gemäß EU-Bauproduktenverordnung

Lieferumfang nach Ausführung

Standard 05

• 1 x Kombiteil Reinigungselement mit integriertem Kaminfuß
• 1 x Feuerungsanschluss 90 Grad
• 1 x Übergang DW-EW
• Längenelement 1000 mm (entsprechend der Höhenauswahl)
• Längenelement 500 mm (entsprechend der Höhenauswahl)
• Wandhalter 50 mm starr (entsprechend der Höhenauswahl)
• 1 x Wandrosette (Wandblende)
• 1 x Mündungsabschluss konisch
• Klemmbänder schmal mit Schnellspannverschluss (entsprechend der Höhenauswahl)
• Zertifizierungsunterlagen:
  • 1 x EG-Leistungserklärung (DOP)
  • 1 x Typenschild

Premium 06 / Premium Plus 08 / Premium Olymp 10

• 1 x Grundplatte mit Kondensatablauf seitlich
• 1 x Prüföffnung (Reinigungskasten mit Tür)
• 1 x Feuerungsanschluss 90 Grad
• 1 x Übergang DW-EW
• Längenelement 1000 mm (entsprechend der Höhenauswahl)
• Längenelement 500 mm (entsprechend der Höhenauswahl)
• Wandhalter 50 mm starr (entsprechend der Höhenauswahl)
• 1 x Wandrosette (Wandblende)
• 1 x Mündungsabschluss konisch
• Klemmbänder breit mit Doppel-Schnellspannverschluss (entsprechend der Höhenauswahl)
• Zertifizierungsunterlagen:
  • 1 x EG-Leistungserklärung (DOP)
  • 1 x Typenschild

Technische Informationen zum TT23RGS

• Energieeffizienzklasse: A+
• Nennwärmeleistung: 5,6 kW
• Wärmeleistungsbereich: 3–7 kW
• Wirkungsgrad: 81,0 %
• Abgasmassenstrom: 5,6 g/s
• Staubemission: 7 mg/Nm³ (Normkubikmeter)
• Notwendiger Förderdruck bei Nennwärmeleistung: 12 PA
• Korpus: Stahl schwarz
• Seitenverkleidung/Topplatte: Speckstein
• Bauweise: Gussboden, Gussplatte
• Brennkammer: Langlebiges Gusseisen
• Tür: Gusseisentür mit Magnetverschluss und Kaltgriff
• Verglasung: 3 Seitenscheiben
• Rauchrohranschluss: Oben/Hinten möglich
• Rauchrohrdurchmesser: DN 150 mm
• Abgasstutzen Temperatur: 247 °C
• Frischluftstutzen: DN 80 mm (Zubehör/Optional)
• Raumgröße: Geeignet für Räume von 30–120 m²
• Brennstoff: Holz
• Maximale Scheitholzlänge: 30 cm
• Zulassungen: 15a BVG, BImSchV St. 2
• Gewicht: ca. 170 kg

Abstandsanforderungen bei isolierten Rohren

• Rückwand: Mindestens 50 mm
• Seitenwände: Mindestens 700 mm
• Eckmontage 45°: Mindestens 490 mm
• Vorderseite: Mindestens 1100 mm

Abstandsanforderungen bei unisolierten Rohren

• Rückwand: Mindestens 100 mm
• Seitenwände: Mindestens 700 mm
• Eckmontage 45°: Mindestens 520 mm
• Vorderseite: Mindestens 1100 mm

Abmessungen des Kaminofens TT23RGS

• Höhe: 1084 mm
• Breite: 531 mm
• Tiefe: 418 mm

Brennkammer

• Breite: 340 mm
• Tiefe: 271 mm

Sichtscheibe

• Höhe: 410 mm
• Breite: 300 mm

Gewicht

• ca. 170 kg

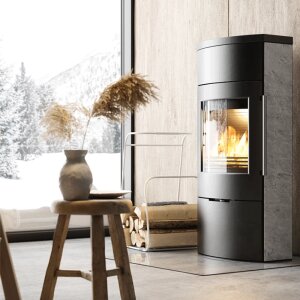

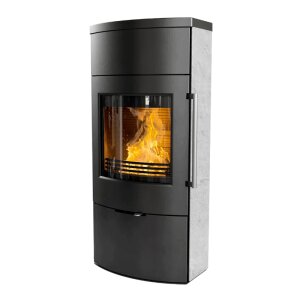

Technische Informationen zum TT80S

• Energieeffizienzklasse: A+
• Nennwärmeleistung: 5,5 kW
• Wärmeleistungsbereich: 3–7 kW
• Wirkungsgrad: 81,0 %
• Abgasmassenstrom: 5,3 g/s
• Staubemission: 15 mg/Nm³ (Normkubikmeter)
• Notwendiger Förderdruck bei Nennwärmeleistung: 12 PA
• Korpus: Stahl schwarz
• Seitenverkleidung: Speckstein
• Speichersteine: Serienmäßig
• Brennkammer: Langlebiges Gusseisen
• Tür: Gusseisentür mit Magnetverschluss und Kaltgriff
• Verglasung: Panorama-Scheibe
• Rauchrohranschluss: Oben/Hinten möglich
• Rauchrohrdurchmesser: DN 150 mm
• Abgasstutzen Temperatur: 245 °C
• Frischluftstutzen: DN 80 mm (optional)
• Raumgröße: Geeignet für Räume von 30–120 m²
• Brennstoff: Holz
• Maximale Scheitholzlänge: 30 cm
• Zulassungen: 15a BVG, BImSchV St. 2
• Gewicht: ca. 241 kg

Abstandsanforderungen bei isolierten Rohren

• Rückwand: Mindestens 50 mm
• Seitenwände: Mindestens 300 mm
• Eckmontage 45°: Mindestens 50 mm
• Vorderseite: Mindestens 1100 mm

Abstandsanforderungen bei unisolierten Rohren

• Rückwand: Mindestens 75 mm
• Seitenwände: Mindestens 300 mm
• Eckmontage 45°: Mindestens 50 mm
• Vorderseite: Mindestens 1100 mm

Abmessungen des Kaminofens TT80S

• Höhe: 1204 mm
• Breite: 560 mm
• Tiefe: 372 mm

Brennkammer

• Breite: 420 mm
• Tiefe: 210 mm

Sichtscheibe

• Höhe: 395 mm
• Breite: 395 mm

Gewicht

• ca. 241 kg
