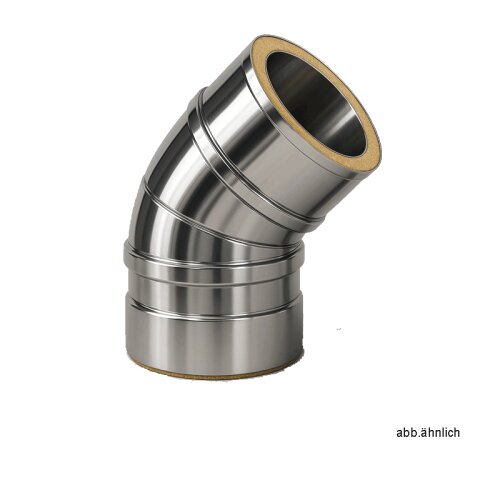

Edelstahlschornstein Bogen verstellbar 0 - 45 ° DW Ø 130 - 200 mm

Verstellbarer Bogen von 0° bis 45° verstellbar für flexible Schornsteinführungen
Doppelwandige Konstruktion mit 30 mm Mineralwolle-Dämmung
Erhältlich in den Durchmessern DW 130 mm bis DW 200 mm
Materialstärken: 0,5 mm (Standard 05) und 0,6 mm (Premium 06)
Edelstahl glänzend, geeignet für Unterdruckbetrieb bis 600 °C
Einstecktiefe der Muffe: 70 mm
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
DOP EG-Leistungserklärung

Verstellbarer Bogen von 0° bis 45° verstellbar für flexible Schornsteinführungen
Doppelwandige Konstruktion mit 30 mm Mineralwolle-Dämmung
Erhältlich in den Durchmessern DW 130 mm bis DW 200 mm
Materialstärken: 0,5 mm (Standard 05) und 0,6 mm (Premium 06)
Edelstahl glänzend, geeignet für Unterdruckbetrieb bis 600 °C
Einstecktiefe der Muffe: 70 mm
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
DOP EG-Leistungserklärung

Artikelnummer:	so-18v
Kategorie:	Bögen
Hersteller:	Schornstein Olymp

61,50 €

inkl. 19% USt. , zzgl.

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Durchmesser:
Ausführung/Materialstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Technische Daten

Doppelwandiger Edelstahlschornstein Bogen verstellbar 0°–45° – DW 130–200 mm, 30 mm Dämmung

Der doppelwandige Edelstahlschornstein Bogen verstellbar 0°–45° ermöglicht eine flexible Richtungsänderung im Abgassystem. Durch die stufenlose Verstellbarkeit lässt sich der Bogen perfekt an die baulichen Gegebenheiten anpassen, ohne dass zusätzliche Verbindungen notwendig sind. Die stabile Muffenverbindung mit 70 mm Einstecktiefe sorgt für einen sicheren Halt und eine zuverlässige Abdichtung.

Der Bogen ist in den Durchmessern DW 130 mm bis DW 200 mm erhältlich und kann in zwei Materialstärken gewählt werden:

0,5 mm (Standard Plus 05): Gefertigt aus 1.4521 (V2A) Edelstahl, punktgeschweißt, Korrosionsklasse V2.
0,6 mm (Premium 06): Gefertigt aus 1.4404 (V4A) Edelstahl, vollverschweißt, Korrosionsklasse V3.

Die hochwertige 30 mm Mineralwolle-Dämmung sorgt für optimale Wärmeisolierung und verhindert Wärmeverluste im System. Die glänzende Edelstahloberfläche gewährleistet dabei nicht nur eine ansprechende Optik, sondern auch eine hohe Widerstandsfähigkeit gegen Umwelteinflüsse.

Der Bogen ist für den Einsatz im Unterdruckbetrieb bis 600 °C ausgelegt und rußbrandbeständig bis 1000 °C. Geeignet für den Betrieb mit den Brennstoffen:

Gas, Heizöl, Holz (Standard Plus 05)
Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe (Premium 06)

Das Klemmband zur sicheren Verbindung ist separat erhältlich.

Hinweis: Der angegebene Durchmesser (DW) bezieht sich stets auf das Innenrohr des Schornsteinelements. Die Auswahl der passenden Länge sollte unter Berücksichtigung der Einstecktiefe erfolgen.

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten – Verstellbarer Bogen 0°–45° DW 130–200 mm

Ausführung Standard Plus 05:

Einstecktiefe der Muffe: 70 mm
Schornstein-Optik: Edelstahl glänzend
Materialstärke Innenrohr: 0,5 mm
Materialgüte Innenrohr: 1.4521 (V2A)
Materialgüte Außenrohr: 1.4509 (V2A)
Schweißmethode: Plasma, WIG punktgeschweißt
Korrosionsklasse: V2
Betriebsweise: Unterdruck
Dämmung: Mineralwolle
Dämmstärke: 30 mm
Temperaturklasse: Betriebstemperatur bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe: Gas, Heizöl, Holz
Mindestabstand zu brennbaren Materialien: 50 mm
Zertifikat / Zulassung: DOP EG-Leistungserklärung gemäß Bauproduktenverordnung

Ausführung Premium 06:

Einstecktiefe der Muffe: 70 mm
Schornstein-Optik: Edelstahl glänzend
Materialstärke Innenrohr: 0,6 mm
Materialgüte Innenrohr: 1.4404 (V4A)
Materialgüte Außenrohr: 1.4301 (V2A)
Schweißmethode: Plasma, WIG verschweißt
Korrosionsklasse: V3
Betriebsweise: Unterdruck
Dämmung: Mineralwolle
Dämmstärke: 30 mm
Temperaturklasse: Betriebstemperatur bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe
Mindestabstand zu brennbaren Materialien: 50 mm
Zertifikat / Zulassung: DOP EG-Leistungserklärung gemäß Bauproduktenverordnung
