Technische Daten – Kombiteil Reinigungselement mit integriertem Kaminfuß

• Ausführungen: Standard Plus 05 / Premium 06 / Premium Plus 08 / Premium Olymp 10
• Material: Edelstahl, Außenmantel glänzend
• Einstecktiefe (Muffe): ca. 70 mm
• Materialstärke Innenrohr:
  • Standard Plus 05: 0,5 mm
  • Premium: 0,6 / 0,8 / 1,0 mm
• Innenrohr (Materialgüte):
  • Standard Plus 05: 1.4521 (V2A)
  • Premium: 1.4404 (V4A)
• Außenrohr (Materialgüte):
  • Standard Plus 05: 1.4509 (V2A)
  • Premium: 1.4301 (V2A)
• Materialstärke Außenrohr: 0,5 mm
• Schweißverfahren:
  • Standard: Plasma, WIG punktgeschweißt
  • Premium: Plasma, WIG vollverschweißt
• Korrosionsklasse:
  • Standard: V2
  • Premium: V3
• Betriebsweise: Unterdruck
• Temperaturklasse: Betriebstemperatur bis 600 °C
• Rußbrandbeständigkeit: bis 1000 °C
• Dämmung: 30 mm Mineralwolle
• Zugelassene Brennstoffe:
  • Standard: Gas, Heizöl, naturbelassenes Holz
  • Premium: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe
• Freie Auskragung ab letztem Befestigungspunkt: bis 3 m
• Mindestabstand zu brennbaren Baustoffen: 50 mm
• Zertifizierung: DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung

Technische Daten

• Ausführung: Standard 05 / Standard Plus 05
  Premium 06 / Premium Plus 08 / Premium Olymp 10
• Durchmesser innen / außen: Ø im Auswahlfenster wählen
• Gesamthöhe: 250 mm

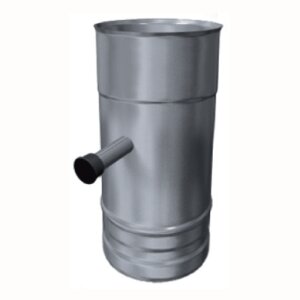

• Mess-Stutzen: wählbar in 1/2" oder 64×4 mm
• Einstecktiefe Muffe: 70 mm
• Schornstein Optik: Edelstahl glänzend
• Materialstärke Innenrohr: 0,5 mm
  (Premium-Ausführungen auch 0,6 / 0,8 / 1,0 mm)
• Materialgüte Innenrohr: 1.4521 (V2A) / 1.4404 (V4A)
• Materialgüte Außenrohr: 1.4509 (V2A) / 1.4301 (V2A)
• Schweißmethode: Plasma, WIG punkt- oder verschweißt
• Korrosionsklasse: V2 (Standard) / V3 (Premium)
• Betriebsweise: Unterdruck
• Dämmung: Mineralwolle, 30 mm
• Temperaturklasse: Betriebstemperatur bis 600 °C
• Rußbrandbeständigkeit: bis 1000 °C
• Geeignete Brennstoffe: Gas, Heizöl, Holz
  (Premium zusätzlich: Pellets, Kohle, feste Brennstoffe)
• Abstand zu brennbaren Materialien: 50 mm
• Zertifizierung: DOP EG-Leistungserklärung nach EU-Bauproduktenverordnung

Technische Daten – Edelstahl Querstangen für Wandhalter

• Produkttyp: Edelstahl-Querstange
• Längen: 500 mm und 750 mm
• Material: Edelstahl V2A (1.4301)
• Korrosionsbeständig: Ja, optimal für Außenanwendungen
• Einsatzbereich: Montage von Wandhaltern auf dem Dach
• Witterungsbeständig: Ja, resistent gegen Rost und Umwelteinflüsse
• Montageart: Fixierung an Wandhalterungen zur Schornsteinbefestigung
• Hersteller: Schornstein Olymp

• Produkt: Deckel DS mit Kondensatablauf
• Verwendung: Seitlicher Blinddeckel für T-Stück mit Ablauf
• Material: Edelstahl 1.4404 (V4A)
• Material: Edelstahl 1.4521 (V2A)
• Korrosionsklasse: V3
• Korrosionsklasse: V2
• Materialstärken: 0,5 mm (Standard) / 0,6 mm (Premium)
• Dämmkompatibilität: Für Rohre mit 30 mm Isolierung
• Temperaturklasse: T600 (bis 600 °C)
• Zertifizierung: CE-konform, DOP: 0432-CPR-00728-20
• Brennstofffreigabe: Gas, Flüssiggas, Erdgas, Heizöl, naturbelassenes Holz, Holzpellets, Kohle, Briketts
• Besonderheit: Ablaufstutzen mit Gummikappe für sichere Kondensatableitung

Technische Daten Ausführung Standard

• Durchmesser DN 200 mm
• Materialstärke 0,5 mm
• Einsteckmuffe 60 mm
• Edelstahllegierung 1.4509 (V2A)
• Korrosionsklasse V2
• System für den Unterdruck
• Dauerbetriebstemperatur: 450° C
• Rußbrandbeständig bis zu 1000° C
• Schweißmethode Plasma, WIG punktverschweißt
• zugelassene Brennstoffarten naturbelassenes Holz, Gas, Flüssiggas, Erdgas, Heizöl
• geprüft durch das Materialprüfungsamt Nordrhein-Westfalen
• Fertigung erfolgt industriell nach DIN EN ISO 9001
• Hersteller Schornstein Olymp
• DOP Leistungserklärung
• Nr. Dop: 0432-CPR-00728-10

Technische Daten Ausführung Premium

• Durchmesser DN 200 mm
• Materialstärke 0,6 mm / 0,8 mm / 1,0 mm
• Einsteckmuffe 60 mm
• Edelstahllegierung 1.4404 (V4A)
• Korrosionsklasse V3
• System für den Unterdruck
• Dauerbetriebstemperatur: 450° C
• Rußbrandbeständig bis zu 1000° C
• Schweißmethode Plasma, WIG verschweisst
• zugelassene Brennstoffarten feste Biobrennstoffe wie Holz, Briketts, Holzpellets, Gas, Flüssiggas, Erdgas, Heizöl,
• geprüft durch das Materialprüfungsamt Nordrhein-Westfalen
• Fertigung erfolgt industriell nach DIN EN ISO 9001
• Hersteller Schornstein Olymp
• DOP Leistungserklärung
• Nr. Dop: 0432-CPR-00728-10

Technische Daten – Edelstahlschornstein DW 180 mm

Maße & Grunddaten

• Innendurchmesser / Außendurchmesser: Ø 180 mm / Ø 240 mm
• Gesamthöhe (unmontiert): frei wählbar (je nach Bausatzhöhe)
• Wirksame Höhe: ab Feuerungsanschluss – je nach Aufbau
• Einstecktiefe je Verbindung: ca. 70 mm
• Oberfläche (Standard): Edelstahl glänzend

Materialstärken & Werkstoffe (Innenrohr)

• Standard:
  • Materialstärke: 0,5 mm
  • Werkstoff: 1.4521 (V2A)
• Premium:
  • Materialstärken: 0,6 mm / 0,8 mm / 1,0 mm
  • Werkstoff: 1.4404 (V4A)

Werkstoffe (Außenrohr)

• Standard: 1.4509 (V2A)
• Premium: 1.4301 (V2A)

Verarbeitung & Technik

• Schweißmethode:
  • Standard: Plasma, WIG punktgeschweißt
  • Premium: Plasma, WIG vollverschweißt
• Korrosionsklasse:
  • Standard: V2
  • Premium: V3
• Dämmung: 30 mm Mineralwolle
• Betriebsweise: Unterdruck

Thermische Eigenschaften

• Betriebstemperatur: bis 600 °C
• Rußbrandbeständigkeit: geprüft bis 1000 °C

Brennstoffzulassung

• Standard: Gas, Heizöl, Holz
• Premium: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe

Montage & Zulassung

• Freie Auskragung:
  • 3 m über dem letzten Wandhalter
  • 4 m zwischen zwei Wandhaltern
• Mindestabstand zu brennbaren Baustoffen: 50 mm
• Zertifizierung: DOP – EG-Leistungserklärung gemäß EU-Bauproduktenverordnung

Lieferumfang nach Ausführung

Standard 05

• 1 x Kombiteil Reinigungselement mit integriertem Kaminfuß
• 1 x Feuerungsanschluss 90 Grad
• 1 x Übergang DW-EW
• Längenelement 1000 mm (entsprechend der Höhenauswahl)
• Längenelement 500 mm (entsprechend der Höhenauswahl)
• Wandhalter 50 mm starr (entsprechend der Höhenauswahl)
• 1 x Wandrosette (Wandblende)
• 1 x Mündungsabschluss konisch
• Klemmbänder schmal mit Schnellspannverschluss (entsprechend der Höhenauswahl)
• Zertifizierungsunterlagen:
  • 1 x EG-Leistungserklärung (DOP)
  • 1 x Typenschild

Premium 06 / Premium Plus 08 / Premium Olymp 10

• 1 x Grundplatte mit Kondensatablauf seitlich
• 1 x Prüföffnung (Reinigungskasten mit Tür)
• 1 x Feuerungsanschluss 90 Grad
• 1 x Übergang DW-EW
• Längenelement 1000 mm (entsprechend der Höhenauswahl)
• Längenelement 500 mm (entsprechend der Höhenauswahl)
• Wandhalter 50 mm starr (entsprechend der Höhenauswahl)
• 1 x Wandrosette (Wandblende)
• 1 x Mündungsabschluss konisch
• Klemmbänder breit mit Doppel-Schnellspannverschluss (entsprechend der Höhenauswahl)
• Zertifizierungsunterlagen:
  • 1 x EG-Leistungserklärung (DOP)
  • 1 x Typenschild
