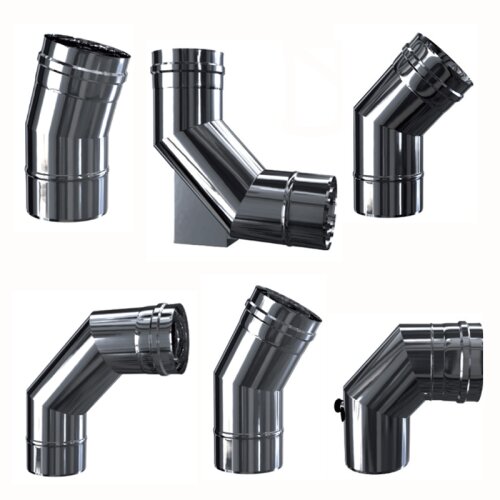

Luft-Abgas-System konzentrisch Edelstahl Bögen 15° 30° 45° 90° 93°
Luft-Abgas-System konzentrisch Edelstahl Bögen in 15° / 30° / 45° / 90° / 93°
Konzentrisch und druckdichte Bögen mit verschiedenen Winkelmaßen aus Edelstahl für Luft-Abgas-System Schornsteine.
Durch die zwei ineinander verlaufende Rohrelemente in voneinander getrennten Kanälen werden jeweils die Abgase nach Außen abgeleitet und die Verbrennungsluft dem Wärmeerzeuger zugeführt. Der Bogen ermöglicht Ihnen einen Versatz an Ihrem LAS Schornstein zu schaffen.
Mittels Steckverbindungen ist eine schnelle und einfache Montage gewährleistet.
Wählbar sind die hier aufgeführten konzentrischen LAS Bögen
In den Ausführungen:
Der angegebene Durchmesser bezieht sich auf das Innen- und Außenrohr des Luft Abgas Schornsteinsystems.
Bitte berücksichtigen Sie eine Einstecktiefe von 60 mm bei jeder einzelnen Verbindung (Schornstein Einzelbauteil).
Konzentrisch und druckdichte Bögen mit verschiedenen Winkelmaßen aus Edelstahl für Luft-Abgas-System Schornsteine.
Durch die zwei ineinander verlaufende Rohrelemente in voneinander getrennten Kanälen werden jeweils die Abgase nach Außen abgeleitet und die Verbrennungsluft dem Wärmeerzeuger zugeführt. Der Bogen ermöglicht Ihnen einen Versatz an Ihrem LAS Schornstein zu schaffen.
Mittels Steckverbindungen ist eine schnelle und einfache Montage gewährleistet.
Wählbar sind die hier aufgeführten konzentrischen LAS Bögen
In den Ausführungen:
- T-Stück 87°
- T-Stück 87° mit Revision
- T-Stück 87° mit Revision und Kondensableiter
- T-Stück 87° mit Revision, Kondensableiter und Meßstutzen
- 60/100 mm
- 80/125 mm
- 100/150 mm
- 0,4 mm
- 0,5 mm
Der angegebene Durchmesser bezieht sich auf das Innen- und Außenrohr des Luft Abgas Schornsteinsystems.
Bitte berücksichtigen Sie eine Einstecktiefe von 60 mm bei jeder einzelnen Verbindung (Schornstein Einzelbauteil).
|
Technische Daten
|
LAS konzentrisch Bogen
0,4 mm |
LAS konzentrisch Bogen
0,5 mm |
|
Durchmesser
innen dn / außen Dn |
Gewünschten Ø auswählen
|
Gewünschten Ø auswählen
|
|
Winkel
|
Gewünschten Bogen auswählen
|
Gewünschten Bogen auswählen
|
|
Maße
|
Gewünschte Ausführung (Bogen) auswählen
|
Gewünschte Ausführung (Bogen) auswählen
|
|
Einstecktiefe Muffe
|
ca. 60 mm
|
ca. 60 mm
|
|
Material
|
Edelstahl glänzend
|
Edelstahl glänzend
|
|
Materialstärke Innenrohr
|
0,4 mm
|
0,5 mm
|
|
Materialstärke Außenrohr
|
0,4 mm
|
0,5 mm
|
|
Werkstoff Materialgüte Innenrohr
|
1.4521
|
1.4521
|
|
Werkstoff Materialgüte Außenrohr
|
1.4509
|
1.4509
|
|
Schweißmethode
|
Plasma, WIG punktgeschweißt
|
Plasma, WIG punktgeschweißt
|
|
Korrosionsklasse
|
V2
|
V2
|
|
Betriebsweise
|
Überdruck-200Pa
|
Überdruck-200Pa
|
|
Temperaturklasse
|
T200
|
T200
|
|
Betriebstemperatur
|
max. bis 200° C
|
max. bis 200° C
|
|
Dichtung
|
nach EN 14241-1
|
nach EN 14241-1
|
|
geeignete Brennstoffart
|
Gas / Heizöl
|
Gas / Heizöl
|
|
Zertifikat / Zulassung
|
ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|
ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|
