Luft-Abgas-System konzentrisch Edelstahl T-Stücke 87°

Konzentrisch und druckdichte T-Stücke 87°

LAS mit Dichtung

für Überdruckbetrieb bis 200Pa

Ø 60/100 mm / Ø 80/125 mm / Ø 100/150 mm

Materialstärken 0,4 mm und 0,5 mm

max. Betriebstemperatur bis zu 200° C

für Gas und Heizöl zugelassen

DOP EG-Leistungserklärung

Konzentrisch und druckdichte T-Stücke 87°

LAS mit Dichtung

für Überdruckbetrieb bis 200Pa

Ø 60/100 mm / Ø 80/125 mm / Ø 100/150 mm

Materialstärken 0,4 mm und 0,5 mm

max. Betriebstemperatur bis zu 200° C

für Gas und Heizöl zugelassen

DOP EG-Leistungserklärung

Artikelnummer:	so-lasafk87
Kategorie:	Konzentrische LAS Schornstein Einzelteile
Hersteller:	Schornstein Olymp

74,00 €

inkl. 19% USt. , zzgl.

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Ausführung:
Durchmesser:
Materialstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Technische Daten

Konzentrische Luft-Abgas-System T-Stücke 87° aus Edelstahl

Konzentrische LAS T-Stücke 87° in verschiedenen Ausführungen für den direkten Anschluss an Brennwertgeräten mit geschlossener Brennkammer.
Durch die zwei ineinander verlaufende Rohrelemente in voneinander getrennten Kanälen werden jeweils die Abgase nach Außen abgeleitet und die Verbrennungsluft dem Wärmeerzeuger zugeführt.

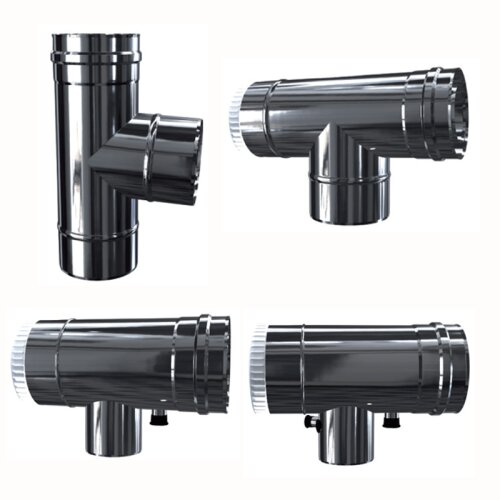

Wählbar sind die hier aufgeführten konzentrischen LAS Edelstahl T-Stücke 87°

In den Ausführungen:

T-Stück 87°
T-Stück 87° mit Revision
T-Stück 87° mit Revision und Kondensableiter
T-Stück 87° mit Revision, Kondensableiter und Meßstutzen

Durchmessern:

60/100 mm
80/125 mm
100/150 mm

Materialstärke:

0,4 mm
0,5 mm

Hinweis:
Der angegebene Durchmesser bezieht sich auf das Innen- und Außenrohr des Luft Abgas Schornsteinsystems.
Bitte berücksichtigen Sie eine Einstecktiefe von 60 mm bei jeder einzelnen Verbindung (Schornstein Einzelbauteil).

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten	LAS T-Stück 87° 0,4 mm	LAS T-Stück 87° 0,5 mm
Durchmesser innen dn / außen Dn	Ø im Auswahlfenster auswählen	Ø im Auswahlfenster auswählen
Maß L siehe oben Abb. Bild 2	Gewünschtes T-Stück 87° auswählen	Gewünschtes T-Stück 87° auswählen
Maß A siehe oben Abb. Bild 2	Gewünschtes T-Stück 87° auswählen	Gewünschtes T-Stück 87° auswählen
Einstecktiefe Muffe	ca. 60 mm	ca. 60 mm
Material	Edelstahl glänzend	Edelstahl glänzend
Materialstärke Innenrohr	0,4 mm	0,5 mm
Materialstärke Außenrohr	0,4 mm	0,5 mm
Werkstoff Materialgüte Innenrohr	1.4521	1.4521
Werkstoff Materialgüte Außenrohr	1.4509	1.4509
Schweißmethode	Plasma, WIG punktgeschweißt	Plasma, WIG punktgeschweißt
Korrosionsklasse	V2	V2
Betriebsweise	Überdruck-200Pa	Überdruck-200Pa
Temperaturklasse	T200	T200
Betriebstemperatur	max. bis 200° C	max. bis 200° C
Dichtung	nach EN 14241-1	nach EN 14241-1
geeignete Brennstoffart	Gas / Heizöl	Gas / Heizöl
Zertifikat / Zulassung	ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)	ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
