Wiking

• Energieeffizienzklasse: A
• WIKING® Automatic™: Ja
• Nennwärmeleistung: 4,9 kW
• Wirkungsgrad: 78,0 %
• Rauchrohranschluss: Ø 150 mm, oben oder hinten
• Empfohlener Förderdruck: 12 Pa
• Abmessungen (H × B × T): 71,2 × 46,8 × 35,5 cm
• Brennkammerbreite: 35 / 32 cm
• Gewicht: ca. 82 kg (mit Stahlverkleidung)
• Verfügbare Farben: Stahl Schwarz und Stahl Grau
• Abstand Wand bis Mitte Rauchrohr oben: 67,0 cm
• Externe Luftzufuhr: Optional (Ø 100 mm, hinten oder unten)
• Abstand zu brennbaren Materialien (mit isoliertem Rohr):
  • Hinten: 10,0 cm
  • Seitlich: 31,0 cm
  • Front: 90,0 cm
  • Eckaufstellung (45°): 10,0 cm
• Abstand Boden zu brennbarem Material: 7,0 cm
• Zulassungen:
  • EN 13240
  • BImSchV Stufe 2
  • NS 3058/3059
  • LRV Schweiz
  • DEFRA Exempt
  • DIBt
  • RLU-zugelassen
  • ECODESIGN 2022
  • Flamme Verte (Frankreich)
  • Classificazione 4 stelle (Italien)
  • HKI geprüft

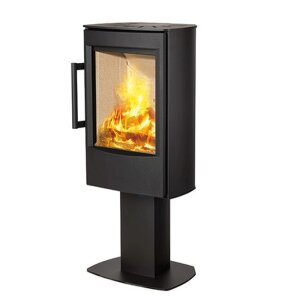

• Energieeffizienzklasse: A
• WIKING® Automatic™: Ja
• Nennwärmeleistung: 4,9 kW
• Wirkungsgrad: 78,0 %
• Rauchrohranschluss: Ø 150 mm, oben oder hinten
• Empfohlener Förderdruck: 12 Pa
• Abmessungen (H × B × T): 110,8 × 46,8 × 35,5 cm
• Breite Brennraum: 35 / 32 cm
• Verfügbare Farben: Stahl Schwarz und Stahl Grau
• Gewicht: ca. 93 kg (mit Stahlverkleidung)

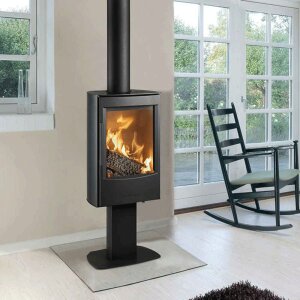

• Anschlusshöhe oben (ab Boden, Säulenfuß): 106,6 cm
• Externe Luftzufuhr: Optional (Ø 100 mm, hinten oder unten)
• Abstand zu brennbaren Materialien (mit isoliertem Rohr):
  • Hinten: 10,0 cm
  • Seitlich: 31,0 cm
  • Front: 90,0 cm
  • Eckaufstellung (45°): 10,0 cm
• Abstand zu brennbaren Materialien (nicht isoliertes Rohr):
  • Hinten: 10,0 cm
  • Seitlich: 31,0 cm
  • Front: 90,0 cm
  • Eckaufstellung (45°): 10,0 cm
• Abstand Boden zu brennbarem Material: 7,0 cm
• Zulassungen:
  • EN 13240
  • BImSchV Stufe 2
  • NS 3058/3059
  • LRV Schweiz
  • DEFRA Exempt (UK)
  • DIBt (raumluftunabhängig)
  • RLU-zugelassen
  • ECODESIGN 2022
  • Flamme Verte (Frankreich)
  • Classificazione 4 stelle (Italien)
  • HKI geprüft

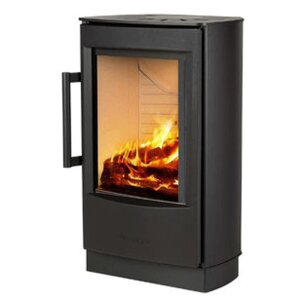

• Energieeffizienzklasse: A
• WIKING® Automatic™: Ja
• Nennwärmeleistung: 4,9 kW
• Wirkungsgrad: 78,0 %
• Rauchrohranschluss: Ø 150 mm, oben oder hinten
• Empfohlener Förderdruck: 12 Pa
• Abmessungen (H × B × T): 71,2 × 46,8 × 35,5 cm
• Breite Brennraum: 35 / 32 cm
• Gewicht: ca. 82 kg (mit Stahlverkleidung)
• Anschlusshöhe oben (ab Sockel): 67,0 cm
• Externe Luftzufuhr: Optional (Ø 100 mm, hinten oder unten)
• Abstand zu brennbaren Materialien (mit isoliertem Rohr):
  • Hinten: 10,0 cm
  • Seitlich: 31,0 cm
  • Front: 90,0 cm
  • Eckaufstellung (45°): 10,0 cm
• Abstand zu brennbaren Materialien (nicht isoliertes Rohr):
  • Hinten: 10,0 cm
  • Seitlich: 31,0 cm
  • Front: 90,0 cm
  • Eckaufstellung (45°): 10,0 cm
• Abstand Boden zu brennbarem Material: 7,0 cm
• Zulassungen:
  • EN 13240
  • BImSchV Stufe 2
  • NS 3058/3059
  • LRV Schweiz
  • DEFRA Exempt (UK)
  • DIBt (raumluftunabhängig zugelassen)
  • RLU-zugelassen
  • ECODESIGN 2022
  • Flamme Verte
  • Classificazione 4 stelle (Italien)
  • HKI geprüft

• Energieeffizienzklasse: A
• WIKING® Automatic™: Ja
• Nennwärmeleistung: 4,9 kW
• Wirkungsgrad: 78,0 %
• Rauchrohranschluss: Ø 150 mm, oben oder hinten
• Empfohlener Förderdruck: 12 Pa
• Abmessungen (H × B × T): 101,2 x 46,8 x 35,5 cm
• Breite Brennraum: 35 / 32 cm
• Farbauswahl: Stahl Schwarz oder Stahl Grau
• Ausführung: Offenes Holzfach oder Holzfachtür
• Externe Luftzufuhr: Optional (Ø 100 mm, hinten oder unten)
• Abstand zu brennbaren Materialien (mit isoliertem Rohr):
  • Hinten: 10,0 cm
  • Seitlich: 31,0 cm
  • Front: 90,0 cm
  • Eckaufstellung (45°): 10,0 cm
• Abstand Boden zu brennbarem Material: 7,0 cm
• Zulassungen:
  • EN 13240
  • BImSchV Stufe 2
  • NS 3058/3059
  • LRV Schweiz
  • DEFRA Exempt (UK)
  • DIBt (raumluftunabhängig zugelassen)
  • RLU-zugelassen
  • ECODESIGN 2022
  • Flamme Verte
  • Classificazione 4 stelle (Italien)
  • HKI geprüft

Allgemeine technische Daten

• Energieeffizienzklasse: A mit WIKING® Automatic™
• Bauart 1: Selbstschließende Tür (Mehrfachbelegung möglich)
• Verbrennungssystem: WIKING® Automatic™
• Scheibenspülung: Ja – klare Sicht durch Sekundärluft
• Brennstoff: Scheitholz (max. 20 % Restfeuchte)
• Max. Scheitholzlänge: ca. 33 cm
• Rauchrohranschluss: Oben oder hinten Ø 150 mm
• Externe Luftzufuhr: Ø 100 mm (hinten/unten möglich)
• Zertifizierungen: BImSchV Stufe 2, ECODESIGN 2022, CE

Maße & Leistung

• Gesamtleistung: 6,3 kW
• Wirkungsgrad: 75 %
• Empfohlener Schornsteinzug: 12 Pa
• Produktmaße (H × B × T): 118,3 × 66,7 × 36,3 cm
• Brennkammerbreite: 48,5 / 52,2 cm
• Gewicht ohne Steine: 143 kg
• Wärmespeichersteine: 69 kg
• Anschlussmaß (vom Boden, oben): 82,6 cm

Sicherheitsabstände

• Mit isoliertem Rauchrohr:
  • Hinten: 10 cm
  • Seitlich: 18 cm
  • Seitenwand (vorn): 40 cm
  • Front (vorn): 125 cm
  • Eckaufstellung (45°): 8 cm
• Mit nicht isoliertem Rauchrohr:
  • Hinten: 18 cm
  • Seitlich: 18 cm
  • Seitenwand (vorn): 45 cm
  • Front (vorn): 125 cm
  • Eckaufstellung (45°): 10 cm

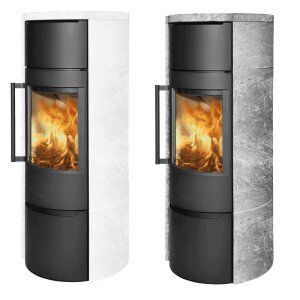

• Energieeffizienzklasse: A+
• WIKING® Automatic™: Ja
• Nennleistung: 7,0 kW
• Wirkungsgrad: 80,1 % (Stahl), 81,0 % (Naturstein)
• Rauchabgang (Ø): 150 mm
• Empfohlener Förderdruck: 12 Pa
• Maße Stahl (H × B × T): 108,4 × 53,0 × 45,4 cm
• Maße Naturstein (H × B × T): 111,8 × 57,3 × 46,0 cm
• Brennkammerbreite: 36,5 cm
• Gewicht Stahl: ca. 117 kg
• Gewicht Naturstein: ca. 231 kg
• Höhe Rauchabgang oben (vom Boden): 104,5 cm
• Externe Luftzufuhr: Optional (hinten oder unten, Ø 100 mm)
• Abstände zu brennbaren Materialien (mit isoliertem Rohr):
  • Hinten: 5,0 cm
  • Seitlich: 45,0 cm
  • Front: 115,0 cm
  • Eckaufstellung (45°): 5,0 cm
• Abstände zu brennbaren Materialien (nicht isoliertes Rohr):
  • Hinten: 15,0 cm
  • Seitlich: 40,0 cm
  • Front: 115,0 cm
  • Eckaufstellung (45°): 7,5 cm
• Zulassungen:
  • EN 13240
  • NS 3058/3059
  • LRV
  • BImSchV Stufe 2
  • RLU-zugelassen
  • DEFRA Exempt (UK)
  • Flamme Verte
  • Classificazione 4 stelle (Italien)
  • ECODESIGN 2022
  • DIBt-geprüft
  • HKI zertifiziert

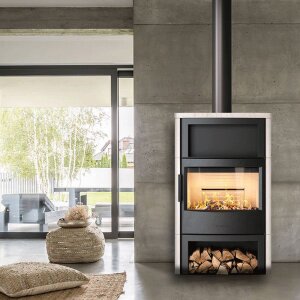

Technische Daten – WIKING Maxi 6

• Energieeffizienzklasse: A
• WIKING® Automatic™: Ja
• Wirkungsgrad: 75 %
• Nennwärmeleistung: 6,3 kW
• Rauchabgang: Ø 150 mm
• Schornsteinzug, Empfehlung: 12 Pa
• Produktmaße (H × B × T): 118,3 × 74,1 × 36,3 cm
• Brennkammerbreite: 48,5 / 52,2 cm
• Gewicht: 240/243 kg (mit Natursteinverkleidung weiß)
• Gewicht: 280/286 kg (mit Natursteinverkleidung grau)
• Wärmespeichersteine: 69 kg (nur mit Holzfachtür kombinierbar)
• Anschlussmaße (vom Boden bis Oberkante Rauchabgang): 82,6 cm
• Externe Luftzufuhr: Ø 100 mm (hinten oder unten, optionales Zubehör)
• Abgastemperatur: ca. 292 °C
• Abgasmassenstrom: ca. 4,4 g/s
• Abstand zu brennbaren Materialien (nicht isoliertes Rohr):
  • Hinten: 18 cm
  • Seitlich: 18 cm
  • Vorne: 125 cm
  • Eckplatzierung (45°): 10 cm
• Abstand zu brennbaren Materialien (isoliertes Rohr):
  • Hinten: 10 cm
  • Seitlich: 18 cm
  • Vorne: 125 cm
  • Eckplatzierung (45°): 8 cm
• Zertifizierungen: BImSchV Stufe 2, ECODESIGN 2022, CE

• Energieeffizienzklasse: A+
• WIKING® Automatic™: Ja
• Wirkungsgrad: 81 %
• Nennleistung: 7,0 kW
• Rauchabgang (Ø): 150 mm
• Empfohlener Schornsteinzug: 12 Pa
• Abgastemperatur: ca. 286 °C
• Abgasmassenstrom: ca. 6,4 g/s
• Maße (H × B × T): ca. 1324 × 530 × 454 mm
• Brennkammerbreite: ca. 30–33 cm
• Gewicht: ca. 129 kg (optional Wärmespeichersteine: ca. 45 kg)
• Höhe Rauchabgang oben (vom Boden): ca. 970 mm
• Verbrennungsluftsystem hinten (Ø 100 mm): Ja
• Verbrennungsluftsystem unten (Ø 100 mm): Ja
• Sicherheitsabstände zu brennbaren Materialien:
  • Hinten: 100 mm
  • Seitlich: 300 mm
  • Vorne: 800 mm
  • Eckplatzierung (45°): 100 mm
• Zulassungen: EN 13240, BImSchV Stufe 2, ECODESIGN, DIBt, NS 3058/3059, DEFRA Exempt, Flamme Verte, HKI

• Energieeffizienzklasse: A+
• WIKING® Automatic™: Ja
• Wirkungsgrad: 81 %
• Nennleistung: 7,0 kW
• Rauchabgang (Ø): 150 mm
• Schornsteinzug, Empfehlung: 12 Pa

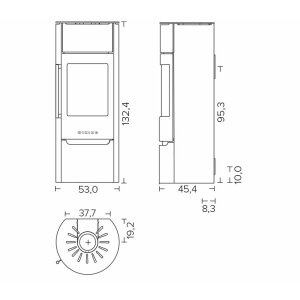

• Produktmaße (H × B × T): 132,4 × 53,0 × 45,4 cm
• Brennkammerbreite: 36,5 cm
• Gewicht: ca. 171 kg (optional Wärmespeichersteine: 45 kg)
• Höhe Rauchabgang oben (vom Boden): 104,5 cm
• Verbrennungsluftsystem:
  • Hinten (Ø 100 mm): Ja (Zubehör erforderlich)
  • Unten (Ø 100 mm): Ja (Zubehör erforderlich)
• Abstände zu brennbaren Materialien (isoliertes Ofenrohr):
  • Hinten: 5 cm
  • Seite: 45 cm
  • Seitenwand, vor dem Ofen: 45 cm
  • Front, vor dem Ofen: 115 cm
  • Einrichtungsabstand, vorne: 115 cm
  • Eckplatzierung (45°): 5 cm
• Abstände zu brennbaren Materialien (nicht isoliertes Ofenrohr):
  • Hinten: 15 cm
  • Seite: 40 cm
  • Seitenwand, vor dem Ofen: 40 cm
  • Front, vor dem Ofen: 115 cm
  • Einrichtungsabstand, vorne: 115 cm
  • Eckplatzierung (45°): 7,5 cm
• Zulassungen:
  • EN 13240
  • NS 3058/3059
  • LRV Schweiz
  • BImSchV Stufe 2
  • RLU-zugelassen
  • DEFRA Exempt (UK)
  • Flamme Verte (Frankreich)
  • Classificazione 4 stelle (Italien)
  • ECODESIGN Compliant
  • DIBt-zertifiziert
  • HKI geprüft

• Energieeffizienzklasse: A+
• WIKING® Automatic™: Ja
• Wirkungsgrad: 81 %
• Nennleistung: 7,0 kW
• Rauchabgang (Ø): 150 mm
• Schornsteinzug, Empfehlung: 12 Pa

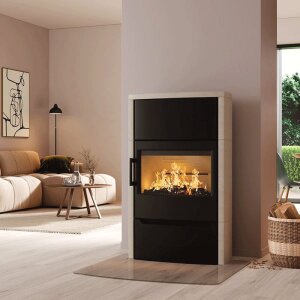

• Produktmaße (H × B × T): ca. 135,8 × 57,3 × 46,0 cm
• Brennkammerbreite: 36,5 cm
• Gewicht Naturstein Grau: ca. 262 kg (optional Wärmespeichersteine: ca. 45 kg)
• Gewicht Naturstein Weiß: ca. 231 kg (optional Wärmespeichersteine: ca. 45 kg)
• Höhe Rauchabgang oben (vom Boden): ca. 104,5 cm
• Verbrennungsluftsystem:
  • Hinten (Ø 100 mm): Ja
  • Unten (Ø 100 mm): Ja
• Abstände zu brennbaren Materialien (isoliertes Ofenrohr):
  • Front, vor dem Ofen: 115 cm
  • Einrichtungsabstand, vorne: 115 cm
  • Eckplatzierung (45°): 5 cm
• Abstände zu brennbaren Materialien (nicht isoliertes Ofenrohr):
  • Hinten: 15 cm
  • Seite: 40 cm
  • Seitenwand, vor dem Ofen: 40 cm
  • Front, vor dem Ofen: 115 cm
  • Einrichtungsabstand, vorne: 115 cm
  • Eckplatzierung (45°): 7,5 cm
• Zulassungen:
  • EN 13240
  • LRV
  • BImSchV Stufe 2
  • Classificazione 4 stelle
  • ECODESIGN Compliant
  • HKI
