Schornsteinverlängerung DW 80 mm 2,0 m Einschub rund mit Prüföffnung / Regenhaube Premium 0,6 mm

Doppelwandige Schornsteinverlängerung DW 80 mm mit rundem Einschub
Nennhöhe 2,0 m einschließlich 500-mm-Prüföffnung
Premium 0,6 mm; Innenrohr aus Edelstahl 1.4404 (V4A)
30 mm Mineralwolle-Dämmung
Betriebstemperatur bis 600 °C; rußbrandbeständig bis 1000 °C
Geeignete Brennstoffe: Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
Regenhaube mit Mündungsabschluss enthalten
4 breite Klemmbänder, jeweils 84 mm breit
Bis einschließlich 2,0 m freie Auskragung; keine Abspannung im Lieferumfang
DOP EG-Leistungserklärung

Doppelwandige Schornsteinverlängerung DW 80 mm mit rundem Einschub
Nennhöhe 2,0 m einschließlich 500-mm-Prüföffnung
Premium 0,6 mm; Innenrohr aus Edelstahl 1.4404 (V4A)
30 mm Mineralwolle-Dämmung
Betriebstemperatur bis 600 °C; rußbrandbeständig bis 1000 °C
Geeignete Brennstoffe: Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
Regenhaube mit Mündungsabschluss enthalten
4 breite Klemmbänder, jeweils 84 mm breit
Bis einschließlich 2,0 m freie Auskragung; keine Abspannung im Lieferumfang
DOP EG-Leistungserklärung

Artikelnummer:	sodwsvr-pr06-201034080
Kategorie:	Doppelwandige Schornsteinverlängerung / Kaminerhöhung
Hersteller:	Schornstein Olymp

333,55 €

inkl. 19% USt. ,

Lieferzeit: 2 - 3 Wochen (DE - Ausland abweichend)

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Durchmesser:
Höhe:
Prüföffnung:
Mündungsabschluss:
Ausführung / Materialstärke:

Sicher und flexibel bezahlen

Beschreibung
Technische Daten
Maße
Lieferumfang

Doppelwandige Schornsteinverlängerung mit rundem Einschub

Diese wärmegedämmte Schornsteinverlängerung mit DW 80 mm dient zur Verlängerung eines vorhandenen Schornsteins. Die gewählte Ausführung Premium 0,6 mm besitzt ein 0,6 mm starkes Innenrohr und eine 30 mm starke Mineralwolle-Dämmung. Die Grundplatte ist mit rundem Einschub versehen.

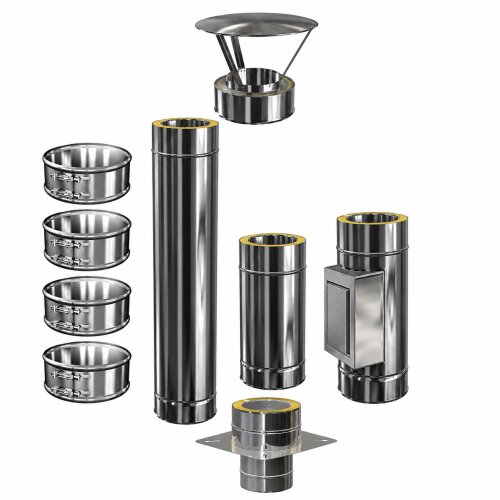

Gewählte Ausführung

Nennhöhe 2,0 m einschließlich Prüföffnung
Innendurchmesser 80 mm, Außendurchmesser 140 mm
1 Längenelement mit je 1000 mm
1 Längenelement mit 500 mm
1 Prüföffnung mit 500 mm
Regenhaube mit Mündungsabschluss
4 breite Klemmbänder

Höhe und Grundplatte

Die Nennhöhe von 2,0 m umfasst 1 Längenelement mit je 1000 mm und 1 Längenelement mit 500 mm und 1 Prüföffnung mit 500 mm. Grundplatte, Einschub und Regenhaube besitzen zusätzliche Baumaße. Die Nennhöhe ist deshalb nicht die gesamte Bauteilhöhe einschließlich dieser Teile.

Die gesondert angegebenen Grundplattenmaße beziehen sich nur auf die Grundplatte mit rundem Einschub. Die Grundplatte misst 230 × 230 mm; ihre Bauteilhöhe einschließlich Einschub beträgt 300 mm.

Abspannung

Bis einschließlich 2,0 m ist eine freie Auskragung ohne Abspannung vorgesehen. Bei dieser Ausführung sind keine Abspannstangen und keine Abspannschelle in der Stückliste enthalten.

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten

Ausführung: Premium 0,6 mm
Innendurchmesser: 80 mm
Außendurchmesser: 140 mm
Nennhöhe: 2,0 m einschließlich Prüföffnung
Material: Edelstahl
Oberfläche: glänzend
Einstecktiefe Muffe: ca. 70 mm
Materialstärke Innenrohr: 0,6 mm
Werkstoff Innenrohr: 1.4404 (V4A)
Materialstärke Außenrohr: 0,5 mm
Werkstoff Außenrohr: 1.4301 (V2A)
Schweißmethode: Plasma, WIG vollverschweißt
Korrosionsklasse: V3
Betriebsweise: Unterdruck
Betriebstemperatur: bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Isolierung: Mineralwolle
Dämmstärke: 30 mm
Geeignete Brennstoffe: Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
Freie Auskragung ohne Abspannung: Bis einschließlich 2,0 m; oberhalb 2,0 m ist eine Abspannung erforderlich.
Abstand zu brennbaren Materialien (Baustoffen): 50 mm
Zertifikat / Zulassung: DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung
Abspannung dieser Ausführung: Nicht enthalten; Nennhöhe bis einschließlich 2,0 m
Verbindungen: 4 breite Klemmbänder, jeweils 84 mm breit

Nennhöhe und Zusammenstellung

Nennhöhe einschließlich Prüföffnung: 2,0 m
Längenelemente 1000 mm: 1 Stück
Längenelemente 500 mm: 1 Stück
Prüföffnung 500 mm: 1 Stück
Durchmesser innen / außen: 80 / 140 mm
Breite Klemmbänder: 4 Stück, jeweils 84 mm breit
Abspannstangen: Nicht enthalten (Nennhöhe bis 2,0 m)
Abspannschelle: Nicht enthalten

Maße der Grundplatte mit rundem Einschub

Die folgenden Angaben beziehen sich ausschließlich auf die Grundplatte mit rundem Einschub für DW 80 mm. Sie beschreiben nicht die Gesamthöhe der Schornsteinverlängerung.

Durchmesser (innen / außen): 80 mm / 140 mm
Bauteilhöhe der Grundplatte einschließlich Einschub: 300 mm
Höhe oberhalb der Grundplatte: 120 mm
Einschubmaß: Ø 77 mm
Einschublänge: 180 mm
Maß der Grundplatte: 230 × 230 mm
Bohrlöcher (4 Stück): 40 × 11 mm
