Holz

Technische Informationen zum Drooff FARINI

• Energieeffizienzklasse: A+
• Nennwärmeleistung: 6,0 kW
• Raumwärmeleistung: 6,0 kW
• Wirkungsgrad: 81,1 %
• Raumheizungs-Jahresnutzungsgrad: 71,1 %
• Abgasmassenstrom: 5,1 g/s
• Mittlere Abgastemperatur: 311 °C
• Notwendiger Förderdruck: 12 Pa
• Verbrennungsluftbedarf: 14,2 m³/h
• Rauchrohranschluss: Ø 150 mm (oben oder hinten)
• Externer Verbrennungsluftanschluss: Ø 100 mm
• Raumluftunabhängig: nein
• Türverschluss: selbstverriegelnd
• Maximale Scheitholzlänge: 30 cm
• Maximale Brennstoffmenge: 1,401 kg
• Brennstoffe: Scheitholz, Holzbriketts
• Feuerstättenart: Zeitbrand
• Verkleidung: Stahl Schwarz mit Naturstein-Topplatte
• Holzfachtür: Soft-Close-Technologie (Stahl)
• Glas: SCHOTT ROBAX® Glaskeramik, rahmenlos bedruckt
• Maße (H × B × T): 1054 × 484 × 441 mm
• Feuerraummaße (H × B × T): 320 × 314 × 270 mm
• Gewicht: ca. 116 kg
• Zulassungen: EN 16510, BImSchV Stufe 2, EcoDesign 2022

Abstandsanforderungen – empfohlen

• Rückwand: mindestens 150 mm
• Seitenwände: mindestens 250 mm
• Vorderseite: mindestens 800 mm

Abstandsanforderungen laut Hersteller (Montage: Wand / Ecke)

• Hinten (dr): min. 350 mm
• Seitlich ohne Strahlungseinfluss (ds): min. 350 mm
• Seitlich mit Strahlungseinfluss (dl): min. 350 mm
• Vorne (dp): min. 1.000 mm
• Vorne mit Strahlungseinfluss (df): min. 1.000 mm
• Decke (dc): min. 750 mm
• Boden (db): min. 20 mm

Schornstein-Information

• Temperaturklasse: T400
• Maximale Belastung am Schornstein: 101 kg
• Mehrfachbelegung: RLA ✓ / RLU ✘

Abmessungen des Kaminofens zum Drooff FARINI

Maße

• Höhe: 1054 mm
• Breite: 484 mm
• Tiefe: 441 mm

Brennkammer

• Höhe: 320 mm
• Breite: 314 mm
• Tiefe: 270 mm

Gewicht

• ca. 116 kg

Technische Informationen zum Drooff IMOLA ST

• Energieeffizienzklasse: A+
• Nennwärmeleistung: 4,0 kW /8,0 kW
• Wirkungsgrad: > 75 %
• Energieeffizienzindex (EEI): ≥ 107,0
• Raumheizungs-Jahresnutzungsgrad (ns): 75,3 % (4,0 kW) ❘ 74,5 % (8,0 kW)
• Abgasmassenstrom: 3,94 g/s (4,0 kW) ❘ 6,15 g/s (8,0 kW)
• Mittlere Abgastemperatur: 235 °C (4,0 kW) ❘ 289 °C (8,0 kW)
• Mindestförderdruck: 12 Pa
• Verbrennungsluftbedarf: 10,72 m³/h (4,0 kW) ❘ 16,68 m³/h (8,0 kW)
• Rauchrohranschluss: Ø 150 mm (oben oder hinten)
• Externer Luftanschluss: Ø 100 mm (vormontiert)
• Raumluftunabhängig: ja (DIBt-Zulassung Z-43.12-443)
• Türverschluss: selbstverriegelnd
• Maximale Scheitholzlänge: 33 cm
• Maximale Brennstoffmenge: 0,93 kg (4,0 kW) ❘ 1,71 kg (8,0 kW)
• Brennstoffe: Scheitholz, Holzbriketts
• Feuerraumauskleidung: Guss
• Griffvariante: Stangengriff Schwarz
• Maße (H × B × T): 1278 × 640 × 425 mm
• Feuerraummaße (H × B × T): 420 × 350 × 260 mm
• Gewicht: ca. 275 kg
• Zulassungen: EN 13240, BImSchV Stufe 2, 15a B-VG, EcoDesign 2022, DIBt (RLU)

Abstandsanforderungen (empfohlen)

• Rückwand: mindestens 150 mm
• Seitenwände: mindestens 250 mm
• Vorderseite: mindestens 800 mm

Abmessungen des Kaminofens zum Drooff IMOLA ST

• Höhe: 1278 mm
• Breite: 640 mm
• Tiefe: 425 mm

Brennkammer

• Höhe: 420 mm
• Breite: 350 mm
• Tiefe: 260 mm

Gewicht

• ca. 275 kg

• Nennwärmeleistung: 9,3 kW

• Leistungsbereich: ca. 6,5 – 12,1 kW

• Wirkungsgrad: ca. 80 %

• Energieeffizienzklasse: A+

• Brennstoff: Scheitholz (naturbelassen)

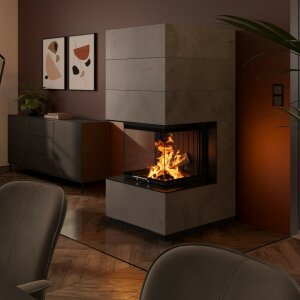

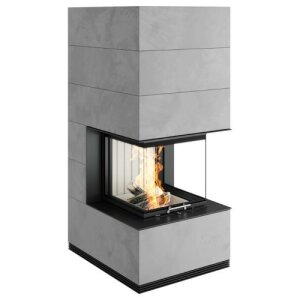

• Bauart: Kaminbausatz mit vormontierter Betonverkleidung in Natur

• Sichtscheibe: U-förmig (dreiseitige Feueransicht)

• Türmechanismus: Hochschiebbare Tür mit komfortabler Bedienung

• Abmessungen (H × B × T): ca. 1706 × 720 × 900 mm

• Gewicht: ca. 585 kg

• Rauchrohranschluss: Ø 200 mm (oben)

• Abgastemperatur: ca. 259 °C

• Abgasmassenstrom: ca. 8,5 g/s

• Mindestförderdruck: ca. 12 Pa

• Externe Luftzufuhr: vorbereitet (Ø 150 mm) – geeignet für raumluftunterstützenden Betrieb

• Verkleidung: Beton natur – kann gestrichen oder verputzt werden

• Zertifikate & Normen: CE, EN 13229, Ecodesign 2022, BImSchV Stufe 2

• Nennwärmeleistung: 10 kW
• Leistungsbereich: 7,0 – 13,0 kW
• Wirkungsgrad: ca. 81 %
• Energieeffizienzklasse: A+
• Energieeffizienzindex (EEI): 108
• Scheibenform: Dreiseitige U‑Panoramaverglasung, ca. 60 cm Frontbreite
• Türmechanismus: Hochschiebetür
• Gewicht: ca. 250–264 kg
• Abgastemperatur: 270 ° C
• Abgasmassenstrom: 10,5 g/s
• Rauchrohranschluss: Ø 200–250 mm
• Brennstoff: Scheitholz
• Externe Luftzufuhr: möglich (optional)
• Emissionen: ≥ 80 % Wirkungsgrad, Ecodesign 2022, BImSchV Stufe 2 konform
• Smart Features: Optional mit S‑Thermatik NEO, S‑ELA, S‑ESAM, S‑USI II, S‑Kamatik 2

Technische Informationen zum Drooff IMOLA

• Energieeffizienzklasse: A+
• Nennwärmeleistung: 4,0 kW /8,0 kW
• Wirkungsgrad: > 75 %
• Energieeffizienzindex (EEI): ≥ 107,0
• Raumheizungs-Jahresnutzungsgrad (ns): 75,3 % (4,0 kW) ❘ 74,5 % (8,0 kW)
• Abgasmassenstrom: 3,94 g/s (4,0 kW) ❘ 6,15 g/s (8,0 kW)
• Mittlere Abgastemperatur: 235 °C (4,0 kW) ❘ 289 °C (8,0 kW)
• Mindestförderdruck: 12 Pa
• Verbrennungsluftbedarf: 10,72 m³/h (4,0 kW) ❘ 16,68 m³/h (8,0 kW)
• Rauchrohranschluss: Ø 150 mm (oben oder hinten)
• Externer Luftanschluss: Ø 100 mm (vormontiert)
• Raumluftunabhängig: ja (DIBt-Zulassung Z-43.12-443)
• Türverschluss: selbstverriegelnd
• Maximale Scheitholzlänge: 33 cm
• Maximale Brennstoffmenge: 0,93 kg (4,0 kW) ❘ 1,71 kg (8,0 kW)
• Brennstoffe: Scheitholz, Holzbriketts
• Feuerraumauskleidung: Guss
• Griffvariante: Stangengriff Schwarz
• Maße (H × B × T): 1259 × 600 × 425 mm
• Feuerraummaße (H × B × T): 420 × 350 × 260 mm
• Gewicht: ca. 275 kg
• Zulassungen: EN 13240, BImSchV Stufe 2, 15a B-VG, EcoDesign 2022, DIBt (RLU)

Abstandsanforderungen (empfohlen)

• Rückwand: mindestens 150 mm
• Seitenwände: mindestens 250 mm
• Vorderseite: mindestens 800 mm

Abmessungen des Kaminofens zum Drooff IMOLA

• Höhe: 1259 mm
• Breite: 600 mm
• Tiefe: 425 mm

Brennkammer

• Höhe: 420 mm
• Breite: 350 mm
• Tiefe: 260 mm

Gewicht

• ca. 275 kg

Technische Daten

• Modell: Jøtul F 305
• Farbe: Schwarz
• Material: Gusseisen
• Höhe: 850 mm
• Breite: 560 mm
• Tiefe: 420 mm
• Gewicht: 169 kg
• Nennwärmeleistung: 7,0 kW
• Leistungsbereich: 3,7–10,0 kW
• Wirkungsgrad: 79 %
• Heizleistung: Bis zu 145 m²
• Max. Scheitholzlänge: 41 cm
• Rauchrohranschluss: Ø 150 mm (oben/hinten)
• Externe Luftzufuhr: Ø 80 mm (optional)
• CO-Emission bei 13 % O₂: 0,06 %
• Staubemission bei 13 % O₂: 7 mg/Nm³
• NOx-Emission bei 13 % O₂: 85 mg/Nm³
• Abgasmassenstrom: 7,1 g/s
• Abgastemperatur: 313 °C
• Schornsteinzug: 12 Pa (empfohlen: 14–16 Pa)
• Zertifizierungen: EN 13240, BImSchV Stufe 2, 15a B-VG (AT), VKF (CH)
• Energieeffizienzklasse: A

Abmessungen des Kaminofens Jotul F 305

• Höhe: 850 mm
• Breite: 560 mm
• Tiefe: 420 mm

Gewicht

• 169 kg

• Nennwärmeleistung: 6 kW

• Leistungsbereich: ca. 3 – 8 kW

• Wirkungsgrad: ca. 84 %

• Energieeffizienzklasse: A+

• Brennstoff: Scheitholz (naturbelassen, max. 30 cm Länge)

• Beheizbares Raumvolumen: ca. 90 – 200 m³ (abhängig von Gebäudedämmung)

• Bauform: Sechseckige Hochform, platzsparend für Ecken oder freistehende Positionierung

• Verkleidung: Stahl, weiß lackiert

• Sichtscheibe: Große Panoramascheibe mit integrierter Scheibenspülung

• Abmessungen (H × B × T): ca. 1351 × 385 × 385 mm

• Gewicht: ca. 105 kg

• Rauchrohranschluss: Ø 150 mm (oben)

• Abgastemperatur: ca. 200 °C

• Abgasmassenstrom: ca. 6,3 g/s

• Mindestförderdruck: ca. 12 Pa

• Externe Luftzufuhr: vorbereitet (Ø 100 mm)

• Zertifikate & Normen: CE, EN 13240, Ecodesign 2022, BImSchV Stufe 2

• Nennwärmeleistung: 6 kW

• Leistungsbereich: ca. 3 – 8 kW

• Wirkungsgrad: ca. 84 %

• Energieeffizienzklasse: A+

• Brennstoff: Scheitholz (naturbelassen, max. 30 cm Länge)

• Beheizbares Raumvolumen: ca. 90 – 200 m³ (abhängig von Dämmstandard)

• Bauform: Sechseckige Hochform – für Eckaufstellung oder freistehende Position geeignet

• Verkleidung: Stahl, schwarz lackiert

• Sockel: Integrierter Sockel mit Tür für Holzlagerung oder Zubehör

• Sichtscheibe: Große Panoramascheibe mit integrierter Scheibenspülung

• Abmessungen (H × B × T): ca. 1351 × 385 × 385 mm

• Gewicht: ca. 105 kg

• Rauchrohranschluss: Ø 150 mm (oben)

• Abgastemperatur: ca. 200 °C

• Abgasmassenstrom: ca. 6,3 g/s

• Mindestförderdruck: ca. 12 Pa

• Externe Luftzufuhr: vorbereitet (Ø 100 mm) – geeignet für Niedrigenergie- und Passivhäuser

• Zertifikate & Normen: CE, EN 13240, Ecodesign 2022, BImSchV Stufe 2

• Energieeffizienzklasse: A
• WIKING® Automatic™: Ja
• Wirkungsgrad: 78,0 %
• Nennleistung: 4,9 kW
• Rauchabgang (Ø): 150 mm
• Empfohlener Schornsteinzug: 12 Pa
• Maße (H x B x T): 1351 x 545 x 356 mm
• Brennkammerbreite: 35/32 cm
• Gewicht (mit Natursteinverkleidung): 255 kg
• Steine zur Wärmespeicherung (optional): 34 kg
• Höhe Rauchabgang oben (vom Boden): 970 mm
• Verbrennungsluftsystem hinten (Ø 100 mm): Ja
• Verbrennungsluftsystem unten (Ø 100 mm): Ja
• Sicherheitsabstände zu brennbaren Materialien:
• Hinten: 100 mm
• Seitlich: 310 mm
• Vorne: 900 mm
• Eckplatzierung (45°): 100 mm
• Zulassungen: EN 13240, NS 3058/3059, LRV, BImSchV Stufe 2, RLU, DEFRA Exempt, Flamme Verte, Classificazione 4 stelle, ECODESIGN, DIBt, HKI

Allgemeine technische Daten

• Bauart 1: Selbstschließende Tür (Mehrfachbelegung möglich)
• Verbrennungssystem: WIKING® Automatic™
• Scheibenspülung: Ja – klare Sicht durch Sekundärluft
• Brennstoff: Scheitholz (max. 20 % Restfeuchte)
• Max. Scheitholzlänge: ca. 33 cm
• Abgastemperatur: ca. 292 °C
• Abgasmassenstrom: ca. 4,4 g/s
• Förderdruck: 12 Pa
• Heizvolumen: ca. 90–130 m³
• Rauchrohranschluss: Oben oder hinten
• Externe Luftzufuhr: Ø 100 mm möglich (nicht enthalten)
• Zertifizierungen: BImSchV Stufe 2, ECODESIGN 2022, CE

Technische Daten – WIKING Maxi 2 mit Sockel

• Energieeffizienzklasse: A
• WIKING® Automatic™: Ja
• Wirkungsgrad: 75 %
• Nennwärmeleistung: 6,3 kW
• Rauchabgang: Ø 150 mm
• Schornsteinzug, Empfehlung: 12 Pa
• Produktmaße (H × B × T): 60,9 × 66,7 × 36,3 cm
• Brennkammerbreite: 48,5 / 52,2 cm
• Gewicht: 113 kg
• Anschlussmaß (vom Boden, oben): 52,6 cm
• Abstand zu brennbaren Materialien (mit isoliertem Rohr):
  • Hinten: 10 cm
  • Seitlich: 15 cm
  • Front: 125 cm
  • Eckplatzierung: 8 cm
• Abstand zu brennbaren Materialien (mit nicht isoliertem Rohr):
  • Hinten: 18 cm
  • Seitlich: 18 cm
  • Front: 125 cm
  • Eckplatzierung: 10 cm

Technische Daten – WIKING Maxi 2 mit hohen Beinen

• Energieeffizienzklasse: A
• WIKING® Automatic™: Ja
• Wirkungsgrad: 75 %
• Nennwärmeleistung: 6,3 kW
• Rauchabgang: Ø 150 mm
• Schornsteinzug, Empfehlung: 12 Pa
• Produktmaße (H × B × T): 77,7 × 66,7 × 36,3 cm
• Brennkammerbreite: 48,5 / 52,2 cm
• Gewicht: 116 kg
• Anschlussmaß (vom Boden, oben): 77,7 cm
• Abstand zu brennbaren Materialien (mit isoliertem Rohr):
  • Hinten: 10 cm
  • Seitlich: 18 cm
  • Front: 125 cm
  • Eckplatzierung: 8 cm
• Abstand zu brennbaren Materialien (mit nicht isoliertem Rohr):
  • Hinten: 18 cm
  • Seitlich: 18 cm
  • Front: 125 cm
  • Eckplatzierung: 10 cm

Technische Daten – WIKING Maxi 2 mit niedrigen Beinen

• Energieeffizienzklasse: A
• WIKING® Automatic™: Ja
• Wirkungsgrad: 75 %
• Nennwärmeleistung: 6,3 kW
• Rauchabgang: Ø 150 mm
• Schornsteinzug, Empfehlung: 12 Pa
• Produktmaße (H × B × T): 58,7 × 66,7 × 36,3 cm
• Brennkammerbreite: 48,5 / 52,2 cm
• Gewicht: 114 kg
• Anschlussmaß (vom Boden, oben): 58,7 cm
• Abstand zu brennbaren Materialien (mit isoliertem Rohr):
  • Hinten: 10 cm
  • Seitlich: 18 cm
  • Front: 125 cm
  • Eckplatzierung: 8 cm
• Abstand zu brennbaren Materialien (mit nicht isoliertem Rohr):
  • Hinten: 18 cm
  • Seitlich: 18 cm
  • Front: 125 cm
  • Eckplatzierung: 10 cm
