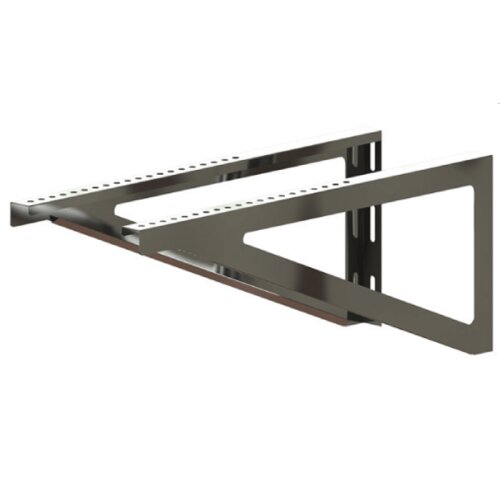

Edelstahlschornstein Wandkonsole WSP-G Länge 820 mm
Wandkonsole WSP-G aus rostfreiem säurebeständigem Edelstahl 1.4509 gefertigt, wird insbesondere als tragende Wandhalterung für das Basiselement (Grundplatte) des doppelwandigen Edelstahlschornsteins verwendet um diesen an die Wand zu montieren.
Hinweis
Ab einer Bauhöhe von 5,7 m empfehlen wir die Wandstütze WKK oder Wandstütze WSP zu montieren, da diese stabiler konstruiert werden um schwerere Gewichte tragen zu können.
Welchen Wandabstand Sie mit dieser Wandkonsole für Ihren doppelwandigen Edelstahlschornstein erreichen können entnehmen Sie der Tabelle Maße.
| Technische Daten |
Wandkonsole WSP-G 820 |
| Schornstein Optik |
Edelstahl glänzend |
| Materialstärke |
1,5 mm |
| Werkstoff Materialgüte |
1.4509 |
| Korrosionsbeständig |
ja |
| Schweißmethode |
Plasma (WIG) |
| wetterbeständig |
Frost-Tau-Wechsel |
| Zertifikat /Zulassung |
ja, DOP EG-Leistungserklärung
(entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|
Info: Die angegebenen Maße beziehen sich auf unsere Edelstahlschornsstein Systeme mit einer 30 mm Isolierung. Die Schenkelmaße der Wandkonsole entnehmen Sie, in den von Ihnen ausgewählten Ausführungen (unter Abb. Bild 2)
| Schornstein doppelwandig DW DN+60 mm Isolierung |
Wandkonsole 820 erreichbarer Wandabstand in mm max.
|
|
DW 80 mm
|
680 mm
|
|
DW 100 mm
|
660 mm
|
|
DW 113 mm
|
647 mm
|
|
DW 120 mm
|
640 mm
|
|
DW 130 mm
|
630 mm
|
|
DW 150 mm
|
610 mm
|
|
DW 160 mm
|
600 mm
|
|
DW 180 mm
|
580 mm
|
|
DW 200 mm
|
560 mm
|
|
DW 250 mm
|
510 mm
|
|
DW 300 mm
|
460 mm
|
