Edelstahlschornstein Wandkonsole WSP-G Länge 500 mm

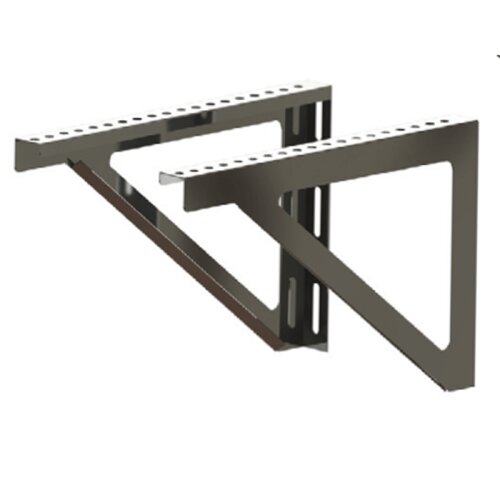

Wandkonsole WSP-G aus rostfreiem säurebeständigem Edelstahl 1.4509 gefertigt, wird insbesondere als tragende Wandhalterung für das Basiselement (Grundplatte) des doppelwandigen Edelstahlschornsteins verwendet um diesen an die Wand zu montieren.
Hinweis
Ab einer Bauhöhe von 5,7 m empfehlen wir die Wandstütze WKK oder Wandstütze WSP zu montieren, da diese stabiler konstruiert werden um schwerere Gewichte tragen zu können.
Welchen Wandabstand Sie mit dieser Wandkonsole für Ihren doppelwandigen Edelstahlschornstein erreichen können entnehmen Sie der Tabelle Maße.
| Technische Daten |
Wandkonsole WSP-G 500 |
| Schornstein Optik |
Edelstahl glänzend |
| Materialstärke |
1,5 mm |
| Werkstoff Materialgüte |
1.4509 |
| Korrosionsbeständig |
ja |
| Schweißmethode |
Plasma (WIG) |
| wetterbeständig |
Frost-Tau-Wechsel |
| Zertifikat /Zulassung |
ja, DOP EG-Leistungserklärung
(entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|

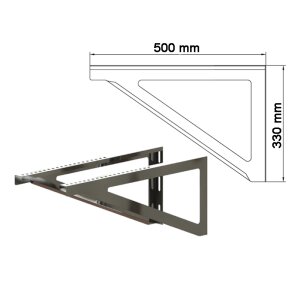

Info: Die angegebenen Maße beziehen sich auf unsere Edelstahlschornsstein Systeme mit einer 30 mm Isolierung. Die Schenkelmaße der Wandkonsole entnehmen Sie, in den von Ihnen ausgewählten Ausführungen (unter Abb. Bild 2)
|
Schornstein doppelwandig DW (DN+60 mm Isolierung) |
Wandkonsole 500 erreichbarer Wandabstand in mm max.
|
|
DW 80 mm
|
360 mm
|
|
DW 100 mm
|
340 mm
|
|
DW 113 mm
|
327 mm
|
|
DW 120 mm
|
320 mm
|
|
DW 130 mm
|
310 mm
|
|
DW 150 mm
|
290 mm
|
|
DW 160 mm
|
280 mm
|
|
DW 180 mm
|
260 mm
|
|
DW 200 mm
|
240 mm
|
|
DW 250 mm
|
190 mm
|
|
DW 300 mm
|
140 mm
|
