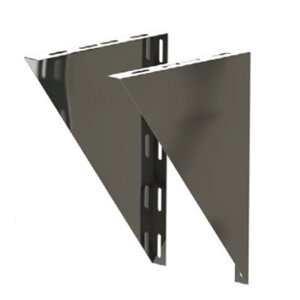

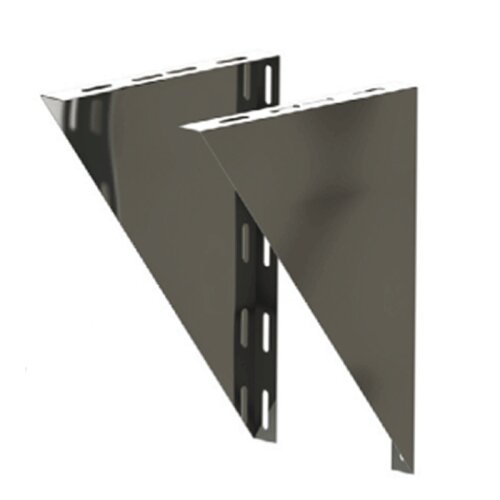

Wandkonsolblech DW 100 – verstellbar 50–70 mm
Das verstellbare Wandkonsolblech Ø 100 mm aus rostfreiem, säurebeständigem Edelstahl dient der sicheren Befestigung von doppelwandigen Edelstahlschornstein-Systemen an der Gebäudewand. Besonders im Bereich des Basiselements sorgt es für einen stabilen Halt und eine dauerhaft tragfähige Montagelösung.
Die Konsole ist auf einen Wandabstand von 50–70 mm einstellbar und wird paarweise geliefert. Sie eignet sich ideal für kompakte Schornsteinanlagen im privaten und gewerblichen Bereich.
Hinweis:
Ab einer Gesamthöhe von 5,7 m empfehlen wir die Verwendung einer verstärkten Wandstütze wie WKK oder WSP, da diese für höhere Belastungen ausgelegt sind.
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
|
Technische Daten
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|

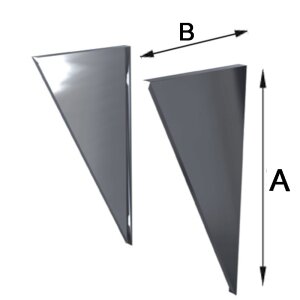

Siehe Abb. Bild 2 oben (A und B Maße)
|
Konsolblech verstellbar
|
von 50 bis 70 mm
Maß A / Maß B
|
|
Durchmesser DW 80 mm
|
430 mm / 215 mm
|
|
Durchmesser DW 100 mm
|
410 mm / 275 mm
|
|
Durchmesser DW 113 mm
|
383 mm / 268 mm
|
|
Durchmesser DW 120 mm
|
390 mm / 275 mm
|
|
Durchmesser DW 130 mm
|
400 mm / 285 mm
|
|
Durchmesser DW 150 mm
|
420 mm / 305 mm
|
|
Durchmesser DW 160 mm
|
430 mm / 315 mm
|
|
Durchmesser DW 180 mm
|
450 mm / 335 mm
|
|
Durchmesser DW 200 mm
|
470 mm / 355 mm
|
|
Durchmesser DW 250 mm
|
485 mm / 404 mm
|
|
Durchmesser DW 300 mm
|
650 mm / 535 mm
|
