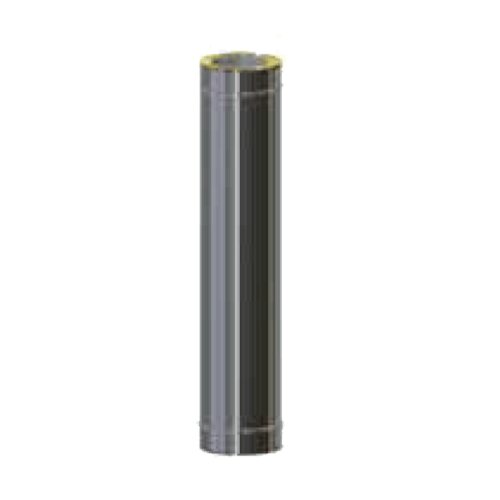

Längenelement 2000 mm – für freistehende Schornsteinanlagen bis 5 m Höhe
Das 2000 mm lange Längenelement ist ein speziell entwickeltes Systembauteil zur Realisierung freikragender Edelstahlschornsteine. In Verbindung mit zwei verstärkten Wandhaltern und einem verstärkten Klemmband ist es statisch geprüft und zugelassen für freistehende Montagen bis zu 5 Metern Höhe oberhalb der letzten Wandbefestigung.
Systemelement für freikragende Montage
Nur in Kombination mit den passenden Komponenten (verstärkte Wandhalter und Klemmband) darf dieses Bauteil in freistehenden Systemen eingesetzt werden. Diese Konfiguration bietet höchste Stabilität bei gleichzeitiger schlanker Bauweise.
Auch für Standardmontage verwendbar
Das 2000-mm-Längenelement kann auch in konventionellen Schornsteinanlagen verbaut werden – zum Beispiel zur schnellen Erreichung großer Höhen mit wenigen Verbindungspunkten. Es bietet eine hochwertige Dämmung und glänzende Edelstahloptik.
Kompatibilität
- Für doppelwandige Schornsteinsysteme mit 30 mm Dämmung
- Verfügbar für Ø 120 mm bis Ø 200 mm
- Pflichtbauteil bei freikragender Schornsteinführung bis 5 m
Lieferumfang
- 1x Längenelement 2000 mm – doppelwandig, 30 mm Dämmung
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
Technische Daten – Längenelement 2000 mm für freistehende Schornsteine
Ausführungen:
• Standard 05
• Premium 06 / Premium Plus 08
• Premium Olymp 10
Verfügbare Innendurchmesser (DW):
DW 120 mm, DW 130 mm, DW 150 mm, DW 160 mm, DW 180 mm, DW 200 mm
Außendurchmesser:
entsprechend der gewählten DW-Größe – ergibt sich durch 30 mm Dämmung
Verfügbare Längen:
250 mm, 500 mm, 1000 mm
Einstecktiefe der Muffe:
70 mm
Oberfläche / Optik:
Edelstahl glänzend
Materialstärken Innenrohr:
• Standard Plus: 0,5 mm
• Premium 06 / Plus 08: 0,6 mm / 0,8 mm
• Premium Olymp: 1,0 mm
Werkstoffqualität Innenrohr:
• Standard: 1.4521 (V2A)
• Premium: 1.4404 (V4A)
Werkstoffqualität Außenrohr:
• Standard: 1.4509 (V2A)
• Premium: 1.4301 (V2A)
Schweißtechnik:
• Standard: Plasma, WIG punktgeschweißt
• Premium: Plasma, WIG verschweißt
Korrosionsklasse:
• Standard: V2
• Premium: V3
Betriebsweise:
Unterdruckbetrieb
Dämmmaterial:
Hochwertige Mineralwolle
Dämmstärke:
30 mm
Temperaturklasse:
Betriebstemperaturen bis 600 °C
Rußbrandbeständigkeit:
Geprüft nach DIN EN 1856-1
geeignete Brennstoffart Standard 05:
Gas / Heizöl / Holz
geeignete Brennstoffart Premium 06 / Premium Plus 08 / Premium Olymp 10:
Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
Abstand zu brennbaren Materialien (Baustoffen):
50 mm
Zertifikat / Zulassung:
ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
