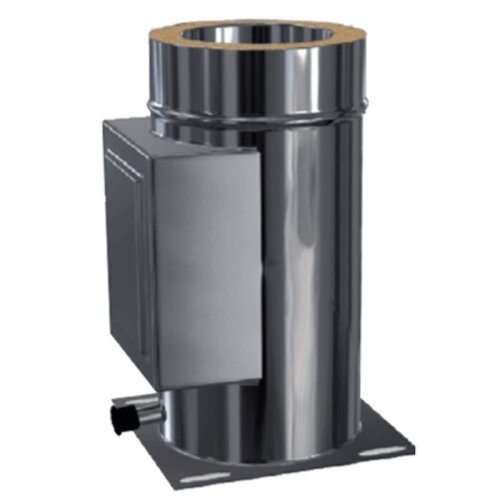

Kombielement Grundplatte mit Kondensatablauf und Reinigungselement (Reinigungskasten mit Tür)
das Kombielement ist das erste Bauteil beim Aufbau eines Edelstahlschornsteins, bei diesem speziellem Bauteil ist das Reinigungselement und die Grundplatte in einem vereint.
Durch die Reinigungstür kann Ihr Schornsteinfeger problemlos die angesammelten Rußverschmutzungen reinigen und diese aus der integrierten Grundplatte entnehmen. Für Bodenmontage sowie für die Wandmontage geeignet.
(Für die Wandmontage wird eine Wandkonsole oder Wandstütze benötigt, optional erhältlich)
Wählbar in den Durchmessern Ø 113 mm bis 200 mm und der Materialstärke 0,5 mm.
Die Angaben der Durchmesser beziehen sich auf das Innenrohr. Siehe technische Daten.
Hinweis:
Das erforderliche Klemmband ist im Lieferumfang nicht enthalten.
(optional erhältlich unter DW Einzelteile / Verbindungsschellen / Klemmband)
|
Technische Daten
|
Standard 05
|
|
Durchmesser innen / außen
|
Ø oben im Auswahlfenster wählen
|
|
Gesamthöhe
|
420 mm
|
|
Prüföffnung Tür B/L
|
120 x 180 mm
|
|
Plattenmaß
|
DN + 110 mm
(Ø oben im Auswahlfenster wählen)
|
|
Bohrlöcher (4 Stück)
|
40 mm x 11 mm
|
|
Einstecktiefe Muffe
|
70 mm
|
|
Schornstein Optik
|
Edelstahl glänzend
|
|
Materialstärke Innenrohr
|
0,5 mm
|
|
Werkstoff Materialgüte Innenrohr
|
1.4521 (V2A)
|
|
Werkstoff Materialgüte Außenrohr
|
1.4509 (V2A)
|
|
Schweißmethode
|
Plasma, WIG punktgeschweißt
|
|
Korrosionsklasse
|
V2
|
|
Betriebsweise
|
Unterdruck
|
|
Dämmung
|
Mineralwolle
|
|
Dämmstärke
|
30 mm
|
|
Temperaturklasse
|
Betriebstemperatur bis 600° C
|
|
Rußbrandbeständigkeit
|
bis 1000° C
|
|
geeignete Brennstoffart
|
Gas / Heizöl / Holz
|
|
Abstand zu brennbaren Materialien (Baustoffen)
|
50 mm
|
|
Zertifikat / Zulassung
|
ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|
