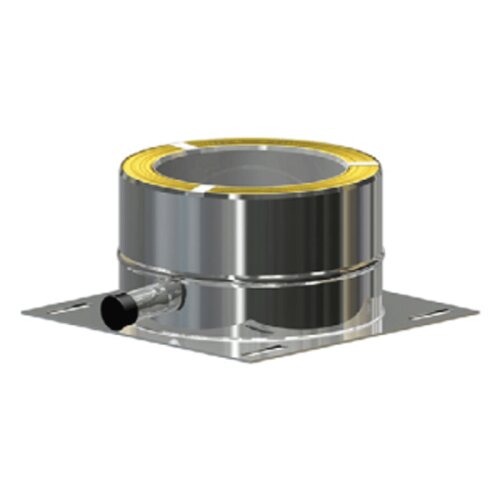

DW Grundplatte mit Kondensatablauf – Ø 250 mm, Materialstärke 0,5 mm
Diese Grundplatte mit integriertem Kondensatablauf ist speziell für doppelwandige Edelstahlschornsteine mit 0,5 mm Innenwandstärke ausgelegt. Als Basisbauteil wird sie am untersten Punkt des Schornsteinsystems montiert und sorgt für eine sichere Ableitung von Kondenswasser. Sie ist für den Bodenaufbau ebenso geeignet wie für die Wandmontage – bei Letzterer empfiehlt sich der Einsatz einer Konsole oder Wandstütze.
Optimale Basis für Ihre Schornsteinanlage
Die Grundplatte besteht aus hochwertigem Edelstahl mit glänzender Oberfläche und überzeugt durch hohe Korrosionsbeständigkeit und Temperaturfestigkeit. Die 30 mm starke Mineralwolledämmung sorgt für zuverlässigen Hitzeschutz und unterstützt die Langlebigkeit des gesamten Systems. Dank der präzisen Fertigung lässt sich dieses Bauteil problemlos mit anderen DW-Elementen kombinieren.
Hinweis:
Diese Variante mit 0,5 mm Materialstärke ist nicht für den Einsatz an Pelletöfen geeignet.
Lieferumfang:
Im Lieferumfang enthalten ist die Grundplatte mit integriertem Ablauf. Das erforderliche Klemmband ist nicht enthalten und kann separat unter der Kategorie DW Verbindungsschellen / Klemmbänder bestellt werden.
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
Technische Daten – Ausführung Standard Plus 05
-
Einstecktiefe der Muffe: 70 mm
-
Optik: Edelstahl glänzend
-
Materialstärke Innenrohr: 0,5 mm
-
Innenrohr Materialgüte: Edelstahl 1.4521 (V2A)
-
Außenrohr Materialgüte: Edelstahl 1.4509 (V2A)
-
Schweißverfahren: Plasma, WIG punktgeschweißt
-
Korrosionsklasse: V2
-
Betriebsweise: Unterdruck
-
Isolierung: 30 mm Mineralwolle
-
Temperaturklasse: Betriebstemperatur bis 600 °C
-
Rußbrandbeständigkeit: bis 1000 °C
-
Zugelassene Brennstoffe: Gas, Heizöl, naturbelassenes Holz
-
Mindestabstand zu brennbaren Baustoffen: 50 mm
-
Zertifizierung: DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung
h3>Maße – Grundplatte mit Kondensatablauf DW 250
-
Durchmesser (innen / außen): 250 mm / 310 mm
-

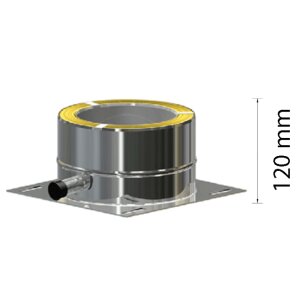

Gesamthöhe: 120 mm
-
Grundplattenmaß: 360 mm × 360 mm
-
Bohrlöcher (4 Stück): 40 mm × 11 mm
