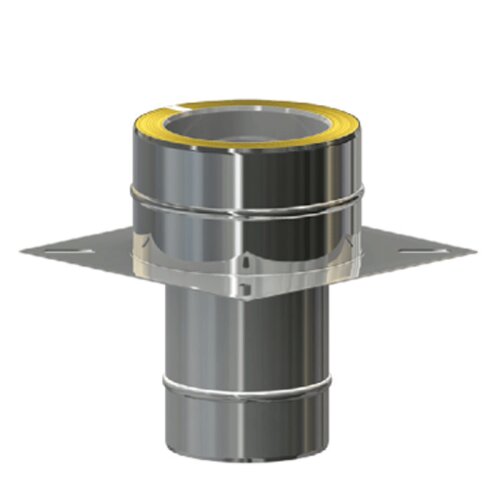

Edelstahlschornstein Grundplatte für Kaminerhöhung mit rundem Einschub DW Ø 80 - 300 mm
Die Edelstahlschornstein Grundplatte mit rundem Einschub ist die perfekte Lösung, wenn Sie einen abgetragenen Schornstein wieder in Betrieb nehmen oder Ihren bestehenden Kamin verlängern möchten. Diese Grundplatte ermöglicht eine sichere und flexible Erweiterung Ihres Schornsteinsystems.
Produktdetails:
-
Anwendungsbereich: Ideal für die Kaminerhöhung oder Reaktivierung abgetragener Schornsteine.
-
Erweiterbarkeit: Kombinierbar mit DW Längenelementen für die gewünschte Bauhöhe. Abschließend wird ein Mündungsabschluss oder eine Regenhaube benötigt, um die Dämmung vor Feuchtigkeit zu schützen.
-
Materialoptionen: Wählbar in Materialstärken von 0,5 mm, 0,6 mm, 0,8 mm und 1,0 mm.
-
Durchmesser: Verfügbar in DW Ø 80 mm bis Ø 300 mm (bezieht sich auf das Innenrohr, siehe technische Daten).
Individuelle Ausführungen:
Auf Anfrage fertigen wir den Außenmantel der Grundplatte für Kaminerhöhungen gegen Aufpreis in folgenden Varianten:
- Edelstahl matt
- Edelstahl matt gebürstet
- Edelstahl V4A für anspruchsvolle Umgebungen
- RAL-pulverbeschichtet für eine individuelle Farbgestaltung
Hinweis:
Das erforderliche Klemmband ist nicht im Lieferumfang enthalten, kann jedoch separat unter "DW Einzelteile / Verbindungsschellen / Klemmband" bestellt werden.
Setzen Sie auf diese hochwertige Grundplatte aus Edelstahl, um Ihren Schornstein sicher und effizient zu erweitern oder wieder in Betrieb zu nehmen!
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
Technische Daten – Grundplatte für Kaminerhöhung mit rundem Einschub
Ausführung Standard Plus 05:
- Einstecktiefe der Muffe: 70 mm
- Oberfläche: Edelstahl glänzend
- Materialstärke Innenrohr: 0,5 mm
- Materialgüte Innenrohr: 1.4521 (V2A)
- Materialgüte Außenrohr: 1.4509 (V2A)
- Schweißmethode: Plasma, WIG punktgeschweißt
- Korrosionsklasse: V2
- Betriebsweise: Unterdruckbetrieb
- Dämmung: Mineralwolle mit 30 mm Dämmstärke
- Temperaturklasse: bis 600 °C im Dauerbetrieb
- Rußbrandbeständig: bis 1000 °C
- Zugelassene Brennstoffe: Gas, Heizöl, naturbelassenes Holz
- Mindestabstand zu brennbaren Materialien: 50 mm
- Zertifizierung: DOP EG-Leistungserklärung gemäß Bauproduktenverordnung
Ausführung Premium 06 / Premium Plus 08 / Premium Olymp 10:
- Einstecktiefe der Muffe: 70 mm
- Oberfläche: Edelstahl glänzend
- Materialstärke Innenrohr: 0,6 mm / 0,8 mm / 1,0 mm
- Materialgüte Innenrohr: 1.4404 (V4A)
- Materialgüte Außenrohr: 1.4301 (V2A)
- Schweißmethode: Plasma, WIG verschweißt
- Korrosionsklasse: V3
- Betriebsweise: Unterdruckbetrieb
- Dämmung: Mineralwolle mit 30 mm Dämmstärke
- Temperaturklasse: bis 600 °C im Dauerbetrieb
- Rußbrandbeständig: bis 1000 °C
- Zugelassene Brennstoffe: Gas, Heizöl, naturbelassenes Holz, Pellets, Kohle, feste Brennstoffe
- Mindestabstand zu brennbaren Materialien: 50 mm
- Zertifizierung: DOP EG-Leistungserklärung gemäß Bauproduktenverordnung
Maßangaben – Grundplatte für Kaminerhöhung mit rundem Einschub
DW 80 (Ø 80 mm / 140 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 77 mm
- Einschublänge: 180 mm
- Plattenmaß: 230 x 230 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 100 (Ø 100 mm / 160 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 97 mm
- Einschublänge: 180 mm
- Plattenmaß: 250 x 250 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 113 (Ø 113 mm / 173 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 110 mm
- Einschublänge: 180 mm
- Plattenmaß: 263 x 263 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 120 (Ø 120 mm / 180 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 117 mm
- Einschublänge: 180 mm
- Plattenmaß: 270 x 270 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 130 (Ø 130 mm / 190 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 127 mm
- Einschublänge: 180 mm
- Plattenmaß: 280 x 280 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 150 (Ø 150 mm / 210 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 147 mm
- Einschublänge: 180 mm
- Plattenmaß: 300 x 300 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 160 (Ø 160 mm / 220 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 157 mm
- Einschublänge: 180 mm
- Plattenmaß: 310 x 310 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 180 (Ø 180 mm / 240 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 177 mm
- Einschublänge: 180 mm
- Plattenmaß: 330 x 330 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 200 (Ø 200 mm / 260 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 197 mm
- Einschublänge: 180 mm
- Plattenmaß: 350 x 350 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 250 (Ø 250 mm / 310 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 247 mm
- Einschublänge: 180 mm
- Plattenmaß: 400 x 400 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 300 (Ø 300 mm / 360 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 297 mm
- Einschublänge: 180 mm
- Plattenmaß: 450 x 450 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
