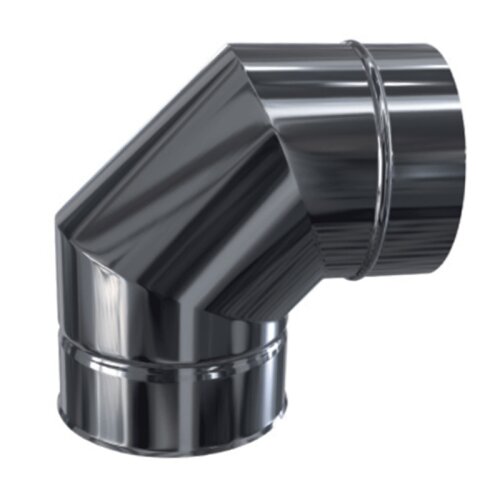

Edelstahlschornstein Bogen / Winkel 90° DW Ø 80 - 300 mm

Edelstahlschornstein Bogen doppelwandig
in den Durchmessern 80 mm - 300 mm
Winkel 90°
Dauerbetriebstemperatur bis zu 600° C
Dämmstärke 30 mm Mineralwolle
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
DOP EG-Leistungserklärung

Edelstahlschornstein Bogen doppelwandig
in den Durchmessern 80 mm - 300 mm
Winkel 90°
Dauerbetriebstemperatur bis zu 600° C
Dämmstärke 30 mm Mineralwolle
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
DOP EG-Leistungserklärung

Artikelnummer:	so-19
EAN:	4067611012088
Kategorie:	Bögen
Hersteller:	Schornstein Olymp

46,80 €

inkl. 19% USt. , zzgl.

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Ausführung / Materialstärke:
Durchmesser:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Technische Daten

Edelstahlschornstein Bogen 90° doppelwandig DW Ø 80 mm - 300 mm

Edelstahlschornstein Bogen mit dem Winkel 90° besteht aus einem Edelstahl Innen- und Außenrohr mit einer dazwischenliegenden Dämmung von 30 mm.

Der hier aufgeführte 90° Bogen für doppelwandige Edelstahlschornstein-Systeme ist sowohl in den Durchmessern DW 80 mm - 300 mm als auch in den verschiedenen Materialgüten und Materialstärken wählbar.

Hinweis:
Der angegebene DW Durchmesser bezieht sich auf das Innenrohr des Schornsteinelements.
Bitte berücksichtigen Sie eine Einstecktiefe von 70 mm bei jeder einzelnen Verbindung (Schornstein Einzelbauteil).

Das erforderliche Klemmband ist im Lieferumfang nicht enthalten.
(optional erhältlich unter DW Einzelteile / Verbindungsschellen / Klemmband)

Auf Anfrage fertigen wir den Außenmantel des doppelwandigen Edelstahlschornstein Bogen 90° in den unten aufgeführten Ausführungen für Sie an:

Edelstahl matt
Edelstahl matt gebürstet
Edelstahl in V4A
RAL Pulverbeschichtet

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten	Ausführung Standard Plus 05	Ausführung Premium 06 / Premium Plus 08 Premium Olymp 10
Durchmesser innen / außen	Ø oben im Auswahlfenster wählen	Ø oben im Auswahlfenster wählen
Winkel	90°	90°
Maß A	Ø oben wählen und siehe Abb. Bild 2	Ø oben wählen und siehe Abb. Bild 2
Einstecktiefe Muffe	70 mm	70 mm
Schornstein Optik	Edelstahl glänzend	Edelstahl glänzend
Materialstärke Innenrohr	0,5 mm	0,6 mm / 0,8 mm / 1,0 mm
Werkstoff Materialgüte Innenrohr	1.4521 (V2A)	1.4404 (V4A)
Werkstoff Materialgüte Außenrohr	1.4509 (V2A)	1.4301 (V2A)
Schweißmethode	Plasma, WIG punktgeschweißt	Plasma, WIG vollverschweißt
Korrosionsklasse	V2	V3
Betriebsweise	Unterdruck	Unterdruck
Dämmung	Mineralwolle	Mineralwolle
Dämmstärke	30 mm	30 mm
Temperaturklasse	Betriebstemperatur bis 600° C	Betriebstemperatur bis 600° C
Rußbrandbeständigkeit	bis 1000° C	bis 1000° C
geeignete Brennstoffart	Gas / Heizöl / Holz	Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
Abstand zu brennbaren Materialien (Baustoffen)	50 mm	50 mm
Zertifikat / Zulassung	ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)	ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
