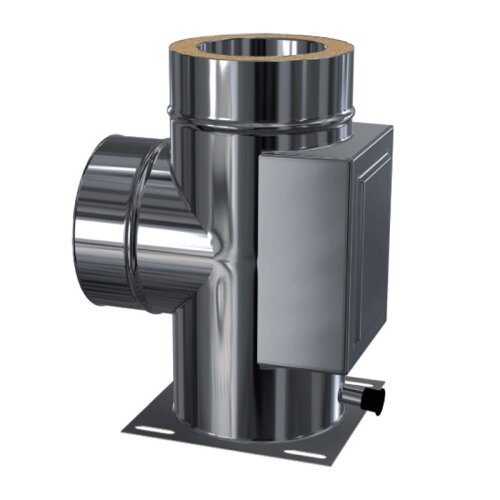

Edelstahlschornstein Bauteil Kombi Grundplatte, Reinigung & T-Anschluss 90° DW Ø 113 - 250 mm
Das Kombi-Bauteil aus Grundplatte, Reinigungselement und Feuerungsanschluss 90° ist die ideale Lösung für platzsparende Schornsteininstallationen. Dieses vielseitige Bauteil ist speziell darauf ausgelegt, den Aufbau eines Edelstahlschornsteins effizient und sicher zu gestalten – auch in beengten Einbausituationen.
Vorteile:
-
Kombiniertes Design: Vereint Grundplatte, Reinigungselement und Feuerungsanschluss 90° in einem Bauteil.
-
Platzsparend: Perfekt für Installationen, bei denen kein Platz für ein separates Reinigungselement unterhalb des Feuerungsanschlusses vorhanden ist.
-
Praktische Reinigung: Die integrierte Reinigungstür ermöglicht eine einfache Entnahme von Ruß und Verschmutzungen aus der Grundplatte.
-
Flexibler Einsatz: Geeignet für Bodenmontage und Wandmontage (bei Wandmontage wird eine Wandkonsole oder Wandstütze benötigt, separat erhältlich).
Produktdetails:
-
Durchmesser: Verfügbar für DW Ø 113 mm bis Ø 250 mm (Innenrohrmaß, siehe technische Daten).
-
Doppelwandige Konstruktion: Mit 30 mm Isolierung für optimale Wärmeisolierung.
-
Hochwertiges Material: Gefertigt aus langlebigem Edelstahl, korrosionsbeständig und robust.
-
Temperaturbeständigkeit: Dauerbetriebstemperatur bis zu 600° C, ausbrandsicher bis 1000° C (Rußbrandbeständig).
Individuelle Anpassung:
Auf Anfrage fertigen wir den Außenmantel dieses doppelwandigen Bauteils in den folgenden Ausführungen gegen Aufpreis:
- Edelstahl matt
- Edelstahl matt gebürstet
- Edelstahl in V4A – ideal für anspruchsvolle Umgebungen
- RAL-pulverbeschichtet für individuelle Farbgestaltung
Hinweis:
Das erforderliche Klemmband ist nicht im Lieferumfang enthalten. Es kann jedoch separat unter „DW Einzelteile / Verbindungsschellen / Klemmband“ bestellt werden.
DOP-Zertifikat:
Dieses Bauteil entspricht höchsten Qualitätsstandards gemäß DOP-Nr.: 0432-CPR-00728-20.
Mit diesem Kombi-Bauteil setzen Sie auf ein platzsparendes, praktisches und langlebiges Element für Ihre Schornsteininstallation – ideal für anspruchsvolle Projekte.
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
Technische Daten
-
Ausführung: Standard Plus 05 / Premium 06 / Premium Plus 08 / Premium Olymp 10
-
Durchmesser innen / außen: Ø je nach Auswahl im Artikelmenü
-
Gesamthöhe: 500 mm
-
Prüföffnung Türmaß (B × L): 120 × 180 mm
-
Länge Stutzen T-Stück 90°: 90 mm
-
Plattenmaß: Nenndurchmesser + 110 mm
-
Bohrlöcher (4 Stück): 40 mm × 11 mm
-
Einstecktiefe Muffe: 70 mm
-
Schornstein-Optik: Edelstahl glänzend
-
Materialstärke Innenrohr: 0,5 mm / 0,6 mm / 0,8 mm / 1,0 mm
-
Werkstoff Materialgüte Innenrohr:
- Standard: 1.4521 (V2A)
- Premium: 1.4404 (V4A)
-
Werkstoff Materialgüte Außenrohr:
- Standard: 1.4509 (V2A)
- Premium: 1.4301 (V2A)
-
Schweißmethode:
- Standard: Plasma, WIG punktgeschweißt
- Premium: Plasma, WIG vollverschweißt
-
Korrosionsklasse: V2 / V3
-
Betriebsweise: Unterdruck
-
Dämmung: Mineralwolle
-
Dämmstärke: 30 mm
-
Temperaturklasse: Betriebstemperatur bis 600 °C
-
Rußbrandbeständigkeit: bis 1000 °C
-
Zugelassene Brennstoffe:
- Standard: Gas, Heizöl, Holz
- Premium: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe
-
Abstand zu brennbaren Materialien: 50 mm
-
Zertifikat / Zulassung: ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
