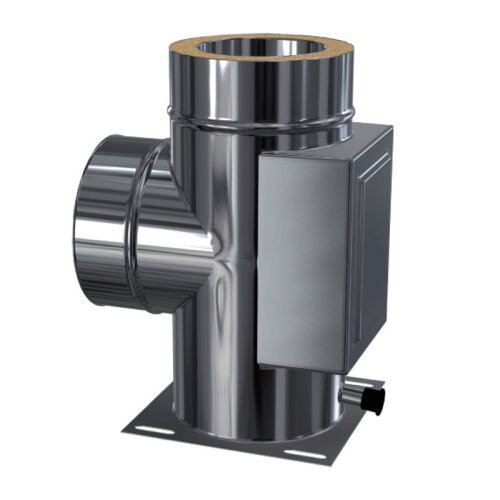

Kombibauteil DW 180 mm – Grundplatte, Reinigung und T-Stück 90° in einem Element
Das Kombibauteil für DW 180 mm vereint drei essenzielle Funktionen in einem einzigen Bauelement: Grundplatte mit Kondensatablauf, Reinigungselement sowie T-Stück mit 90°-Stutzen. Diese platzsparende und zeiteffiziente Lösung ermöglicht eine einfache Montage, da sämtliche notwendigen Anschlüsse direkt im Bauteil integriert sind.
Die integrierte Prüföffnung mit Reinigungsdeckel erleichtert die regelmäßige Wartung und sorgt für einen zuverlässigen Zugang zur Schornsteinreinigung. Der 90°-Anschlussstutzen erlaubt den direkten Anschluss der Abgasführung, während die massive Grundplatte mit Kondensatablauf für eine sichere und dauerhafte Basis sorgt.
Das Bauteil ist aus hochwertigem Edelstahl gefertigt und für den Betrieb mit Gas, Heizöl sowie naturbelassenem Holz ausgelegt. Die Dämmung aus Mineralwolle schützt effektiv vor Wärmeverlusten und sichert einen feuchteunempfindlichen, rußbrandbeständigen Betrieb bis 1000 °C.
Hinweis:
Das passende Klemmband ist nicht im Lieferumfang enthalten und muss separat bestellt werden.
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

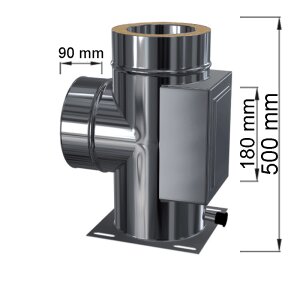

Technische Daten
-
Ausführung: Standard Plus 05
-
Durchmesser innen / außen: 180 mm / 240 mm
-
Gesamthöhe: 500 mm
-
Prüföffnung: mit Tür 120 × 180 mm
-
Stutzen T-Stück 90°: Länge 90 mm
-
Plattenmaß: 290 mm × 290 mm
-
Bohrlöcher (4 Stück): 40 mm × 11 mm
-
Einstecktiefe Muffe: 70 mm
-
Schornstein Optik: Edelstahl glänzend
-
Materialstärke Innenrohr: 0,5 mm
-
Material Innenrohr: 1.4521 (V2A)
-
Material Außenrohr: 1.4509 (V2A)
-
Schweißmethode: Plasma- / WIG-Punktverschweißung
-
Korrosionsklasse: V2
-
Betriebsweise: Unterdruck
-
Dämmung: 30 mm Mineralwolle
-
Temperaturklasse: bis 600 °C
-
Rußbrandbeständigkeit: bis 1000 °C
-
Zugelassene Brennstoffe: Gas, Heizöl, Holz
-
Sicherheitsabstand zu brennbaren Baustoffen: 50 mm
-
Zertifizierung: DOP EG-Leistungserklärung gemäß EU-BauPVO
