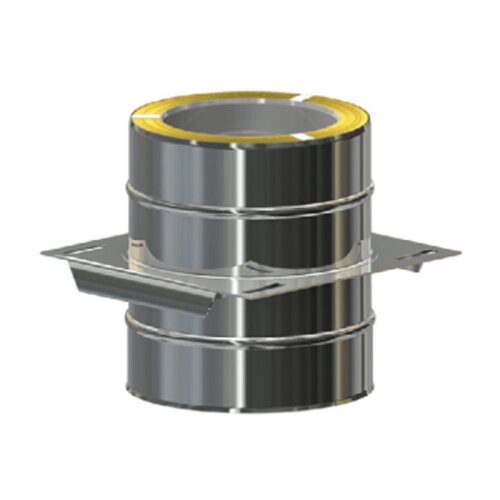

Edelstahlschornstein Grundplatte für Zwischenstütze DW 180 Standard Plus 0,5 mm
Die Grundplatte für Zwischenstütze wird beim Versatz mit Bögen immer nach dem letzten Bogen gesetzt um das Gewicht der weiterführenden Schornsteinelemente aufzufangen. Die Zwischenstütze wird mit Wandhalterverlängerungen oder einer Wandstütze an der Wand befestigt.
Hinweis:
Das erforderliche Klemmband ist im Lieferumfang nicht enthalten.
(optional erhältlich unter DW Einzelteile / Verbindungsschellen / Klemmband)
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
Technische Daten – Standard Plus 05
-
Ausführung: Standard Plus 05
-
Einstecktiefe Muffe: 70 mm
-
Schornstein Optik: Edelstahl glänzend
-
Materialstärke Innenrohr: 0,5 mm
-
Werkstoff Materialgüte Innenrohr: 1.4521 (V2A)
-
Werkstoff Materialgüte Außenrohr: 1.4509 (V2A)
-
Schweißmethode: Plasma, WIG punktgeschweißt
-
Korrosionsklasse: V2
-
Betriebsweise: Unterdruck
-
Dämmung: Mineralwolle
-
Dämmstärke: 30 mm
-
Temperaturklasse: Betriebstemperatur bis 600 °C
-
Rußbrandbeständigkeit: bis 1000 °C
-
Geeignete Brennstoffarten: Gas, Heizöl, Holz
-
Abstand zu brennbaren Materialien: 50 mm
-
Zertifikat / Zulassung: ja, DOP EG-Leistungserklärung (gemäß den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)

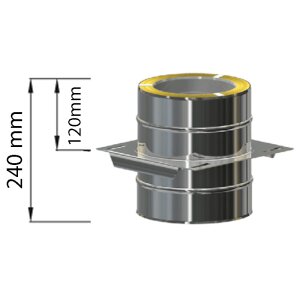

Maße – Grundplatte für Zwischenstütze DW 180
-
Durchmesser innen / außen: 180 mm / 240 mm
-
Gesamthöhe: 240 mm
-
Höhe ab Platte: 120 mm
-
Platte Breite / Länge: 290 mm / 370 mm
-
Bohrlöcher (4 Stück): 40 mm x 11 mm
