Edelstahlschornstein Bausatz doppelwandig DW Ø 113 mm Höhe 3,2 m - 9,7 m

Artikelnummer: sogbdw113
EAN: 4067611031515
Kategorie: Doppelwandige Edelstahlschornsteine Bausätze
Hersteller: Schornstein Olymp

Edelstahlschornstein Bausätze doppelwandig DW 113 mm
in den Höhen 3,2 m - 9,7 m
Materialstärken 0,5 mm - 1,0 mm
Dauerbetriebstemperatur bis zu 600° C
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
Dämmstärke 30 mm Mineralwolle
für Gas, Heizöl, Holz, Pellets, Kohle und feste Brennstoffe zugelassen
Zulassung 3 m freistehend zu dürfen ab dem letzten Befestigungspunkt
DOP EG-Leistungserklärung

Höhe
Ausführung / Materialstärke

619,65 €

inkl. 19% USt. , (Palettenversand)

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Edelstahlschornstein Bausatz doppelwandig DW Ø 113 mm 3,2 m - 9,7 m

Dieser Edelstahlschornstein Bausatz kann als Außenwandschornstein, sowie als Schornstein im Innenbereich (soweit Rücksprache mit dem bevollmächtigten Schornsteinfegermeister gehalten wurde) eingesetzt werden. Dadurch wird die Aufstellung einer Feuerstätte an jeder beliebigen Stelle im Gebäude ermöglicht. Der Edelstahlschornstein ist so entwickelt, dass mittels der Steckverbindungen und Klemmbändern eine schnelle und einfache Montage sowie ein sicherer Stand gewährleistet ist.

Der hier aufgeführte Edelstahlschornstein Bausatz DW 113 mm ist sowohl in verschiedenen Materialgüten und Materialstärken als auch in den Höhen 3,2 m - 9,7 m wählbar.

Hinweis

Der angegebene DW Durchmesser bezieht sich auf das Innenrohr des Schornsteinsystemes. Bei der Gesamthöhe handelt es sich um die Höhe von der Grundplatte bis zum Mündungsabschluss im nicht montiertem Zustand. Bitte berücksichtigen Sie eine Einstecktiefe von 70 mm bei jeder einzelnen Verbindung (Schornstein Einzelbauteil).

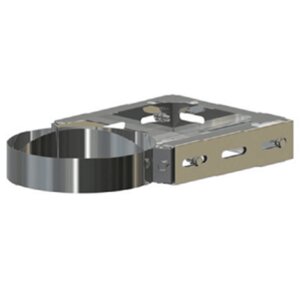

Einzelbauteile wie z. B. Wandstützen, Wandhalter, Bögen, Kaminerhöhungen, Dachdurchführung, Regenhauben und weiteres Zubehör zur Vervollständigung oder Erweiterung dieses doppelwandigen Edelstahlschornstein-Systems erhalten Sie hier im Shop.

Auf Anfrage fertigen wir den Außenmantel des doppelwandigen Edelstahlschornsteins in den unten aufgeführten Ausführungen für Sie an:

Edelstahl matt
Edelstahl matt gebürstet
Edelstahl in V4A
RAL Pulverbeschichtet

Technische Daten	Ausführung Standard 05 Standard Plus 05	Ausführung Premium 06 / Premium Plus 08 Premium Olymp 10
Durchmesser innen / außen	Ø 113 mm / 176 mm	Ø 113 mm / 176 mm
Gesamthöhe (im nicht montiertem Zustand)	Gewünschte Höhe auswählen	Gewünschte Höhe auswählen
wirksame Höhe (ab Rauchaustritt /Feuerungsanschluss)	Gewünschte Höhe auswählen	Gewünschte Höhe auswählen
Einstecktiefe Muffe	ca. 70 mm	ca. 70 mm
Schornstein Optik	Edelstahl glänzend	Edelstahl glänzend
Materialstärke Innenrohr	0,5 mm	0,6 mm / 0,8 mm / 1,0 mm
Werkstoff Materialgüte Innenrohr	1.4521 (V2A)	1.4404 (V4A)
Werkstoff Materialgüte Außenrohr	1.4509 (V2A)	1.4301 (V2A)
Schweißmethode	Plasma, WIG punktgeschweißt	Plasma, WIG vollverschweißt
Korrosionsklasse	V2	V3
Betriebsweise	Unterdruck	Unterdruck
Dämmung	Mineralwolle	Mineralwolle
Dämmstärke	30 mm	30 mm
Temperaturklasse	Betriebstemperatur bis 600° C	Betriebstemperatur bis 600° C
Rußbrandbeständigkeit	bis 1000° C	bis 1000° C
geeignete Brennstoffart	Gas / Heizöl / Holz	Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
freie Auskragung (frei stehend) ab dem letzten Wandhalter (Befestigung)	3 m	3 m
freie Auskragung zwischen zwei Wandhalter	4 m	4 m
Abstand zu brennbaren Materialien (Baustoffen)	50 mm	50 mm
Zertifikat / Zulassung	ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)	ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)

Ausführung Standard 05	Ausführung Standard Plus 05	Ausführung Premium 06 Premium Plus 08 Premium Olymp 10
1 x Kombielement Grundplatte mit Prüföffnung	1 x Grundplatte mit Kondensatablauf seitlich	1 x Grundplatte mit Kondensatablauf seitlich
------------------------------	1 x Prüföffnung (Reinigungskasten mit Kasten mit Tür)	1 x Prüföffnung (Reinigungskasten mit Kasten mit Tür)
1 x Feuerungsanschluss 90 Grad	1 x Feuerungsanschluss 90 Grad	1 x Feuerungsanschluss 90 Grad
1 x Übergang DW-EW	1 x Übergang DW-EW	1 x Übergang DW-EW

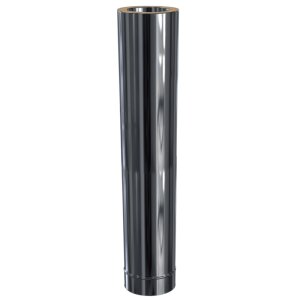

Längenelement 1000 mm (entsprechend der Höhenauswahl)	Längenelement 1000 mm (entsprechend der Höhenauswahl)	Längenelement 1000 mm (entsprechend der Höhenauswahl)
Längenelement 500 mm (entsprechend der Höhenauswahl)	Längenelement 500 mm (entsprechend der Höhenauswahl)	Längenelement 500 mm (entsprechend der Höhenauswahl)
Wandhalter 50 mm starr (entsprechend der Höhenauswahl)	Wandhalter 50 mm starr (entsprechend der Höhenauswahl)	Wandhalter 50 mm starr (entsprechend der Höhenauswahl)
1 x Wandrosette (Wandblende)	1 x Wandrosette (Wandblende)	1 x Wandrosette (Wandblende)
1 x Mündungsabschluss flach	1 x Mündungsabschluss konisch	1 x Mündungsabschluss konisch
Klemmbänder schmal mit Schnellspannverschluss (entsprechend der Höhenauswahl)	Klemmbänder schmal mit Schnellspannverschluss (entsprechend der Höhenauswahl)	Klemmbänder breit mit Doppel Schnellspannverschluss (entsprechend der Höhenauswahl)
Zertifizierungs Dokumente 1 x EG-Leistungserklärung, DOP 1 x Typenschild	Zertifizierungs Dokumente 1 x EG-Leistungserklärung, DOP 1 x Typenschild	Zertifizierungs Dokumente 1 x EG-Leistungserklärung, DOP 1 x Typenschild
