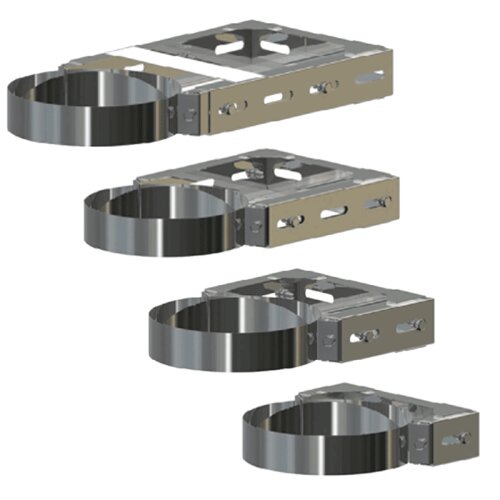

Edelstahl Universal Wandhalter verstärkt verstellbar 100 mm - 400 mm

Verstärkter Wandhalter für DW-Schornsteine Ø 120–200
Pflichtbauteil für freikragende Systeme bis 5 m
Auch zur Stabilisierung bei Wind-/Höhendruck nutzbar
Edelstahl-Konstruktion mit hoher Stabilität
Vier Varianten mit 100–400 mm Wandabstand

Verstärkter Wandhalter für DW-Schornsteine Ø 120–200
Pflichtbauteil für freikragende Systeme bis 5 m
Auch zur Stabilisierung bei Wind-/Höhendruck nutzbar
Edelstahl-Konstruktion mit hoher Stabilität
Vier Varianten mit 100–400 mm Wandabstand

Artikelnummer:	so-uni-wv
Kategorie:	Wandhalter / Sparrenhalter
Hersteller:	Schornstein Olymp

159,95 €

inkl. 19% USt. , zzgl.

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Durchmesser:
verstellbar:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Technische Daten
Maße

Verstärkter Wandhalter für freistehende Schornsteinanlagen – zugelassen bis 5 m Auskragung

Dieser verstärkte Wandhalter ist ein zentrales Systembauteil zur Realisierung freikragender Edelstahlschornsteine. In Verbindung mit einem 2000 mm Längenelement und einem speziellen Klemmband ermöglicht er eine freistehende Schornsteinführung von bis zu 5 Metern oberhalb der letzten Befestigung an der Wand.

Systemrelevantes Bauteil für freistehende Montage

Für eine statisch zugelassene freikragende Montage ist die Kombination aus zwei verstärkten Wandhaltern, einem 2000-mm-Längenelement und dem verstärkten Klemmband zwingend erforderlich. Nur in dieser Konfiguration ist ein Aufbau ohne zusätzliche Abstützung bis zu 5 m Höhe möglich.

Auch für klassische Wandmontagen geeignet

Der verstärkte Wandhalter kann auch bei normalen Schornsteinführungen eingesetzt werden, um die Gesamtstabilität der Anlage zu erhöhen – etwa bei erhöhtem Winddruck, großer Gesamthöhe oder besonderen Anforderungen an die Befestigung.

Kompatibilität

Für doppelwandige Edelstahlschornsteine mit 30 mm Dämmung
Geeignet für Ø 120 mm bis Ø 200 mm
Pflicht bei freikragenden Montagen bis 5 m

Lieferumfang

1x verstärkter Wandhalter

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Produkttyp: Verstärkter Wandhalter
Kompatibilität: DW 120–200 mm, 30 mm Dämmung
Montage: Wandbefestigung mit Systemschrauben
Werkstoff / Materialgüte: Edelstahl 1.4509
Material: Edelstahl, statisch verstärkt
Zulassung: Teil des geprüften Freikrag-Systems

Verstellbereiche der Wandhalter WH 1–WH 4 für doppelwandige Schornsteine

Die Wandhalter WH 1 bis WH 4 sind für die sichere Wandbefestigung von doppelwandigen Edelstahlschornsteinen mit Durchmessern von DW 120 bis DW 200 mm konzipiert. Je nach Typ ermöglichen sie unterschiedliche Wandabstände. Im Folgenden finden Sie die verstellbaren Bereiche für alle verfügbaren Kombinationen aus Innendurchmesser und Wandhalter-Typ.

DW 120 mm (Außendurchmesser 180 mm)

WH 1: 100–170 mm
WH 2: 170–250 mm
WH 3: 250–300 mm
WH 4: 320–400 mm

DW 130 mm (Außendurchmesser 190 mm)

WH 1: 100–170 mm
WH 2: 170–250 mm
WH 3: 250–300 mm
WH 4: 320–400 mm

DW 150 mm (Außendurchmesser 210 mm)

WH 1: 100–170 mm
WH 2: 170–250 mm
WH 3: 250–300 mm
WH 4: 320–400 mm

DW 160 mm (Außendurchmesser 220 mm)

WH 1: 100–170 mm
WH 2: 170–250 mm
WH 3: 250–300 mm
WH 4: 320–400 mm

DW 180 mm (Außendurchmesser 240 mm)

WH 1: 100–170 mm
WH 2: 170–250 mm
WH 3: 250–300 mm
WH 4: 320–400 mm

DW 200 mm (Außendurchmesser 260 mm)

WH 1: 95–170 mm
WH 2: 165–250 mm
WH 3: 245–330 mm
WH 4: 315–400 mm
