Brandschutz-Wanddurchführungen DW 130 mm - DW 250 mm

Die Schräder Brandschutz-Wanddurchführung Ausführung 1 ist eine 85 mm starke Wand-, Decken- und Dachdurchführung für Abgasleitungen in Bereichen mit brennbaren Bauteilen. Die Auswahl erfolgt nach Nennweite und benötigter Länge.

Schräder Brandschutzdurchführung für Wand, Decke und Dach
Ausführung 1 / Variante I mit 85 mm Stärke
Wählbare Nennweiten: DN130, DN150, DN160, DN180, DN200 und DN250
Wählbare Längen A: 120 mm, 240 mm, 360 mm oder 1000 mm kürzbar
Standardlängen inklusive 1 Vermiculitplatte, 1000-mm-Ausführung inklusive 4 Vermiculitplatten
DIBt-Zulassung Z-7.4-3408

Wählen Sie die passende Ausführung nach Nennweite, Einbaurichtung und benötigter Länge der Durchführung.

Schräder Brandschutzdurchführung für Wand, Decke und Dach
Ausführung 1 / Variante I mit 85 mm Stärke
Wählbare Nennweiten: DN130, DN150, DN160, DN180, DN200 und DN250
Wählbare Längen A: 120 mm, 240 mm, 360 mm oder 1000 mm kürzbar
Standardlängen inklusive 1 Vermiculitplatte, 1000-mm-Ausführung inklusive 4 Vermiculitplatten
DIBt-Zulassung Z-7.4-3408

Wählen Sie die passende Ausführung nach Nennweite, Einbaurichtung und benötigter Länge der Durchführung.

Artikelnummer:	so-bswr
Kategorie:	Brandschutz Wanddurchführung F90 für doppelwandige Edelstahlschornsteine
Hersteller:	Schornstein Olymp

Preis auf Anfrage

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Durchmesser:
Länge / Wandstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Technische Daten

Schräder Brandschutz-Wanddurchführung Ausführung 1

Die Schräder Brandschutz-Wanddurchführung ist für Durchdringungen von Abgasleitungen durch Wand-, Decken- und Dachbauteile vorgesehen. Sie kommt besonders dort zum Einsatz, wo brennbare Baustoffe wie Holzbauteile, Dämmstoffe oder ähnliche Bauteilaufbauten eine geprüfte Brandschutzlösung erfordern.

Auswahl nach DN und Länge

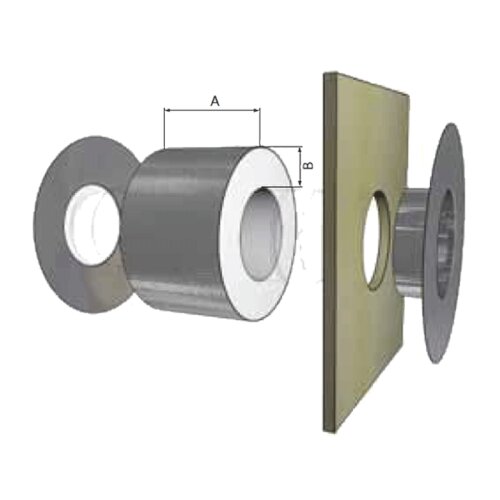

Dieser übergeordnete Artikel führt die Ausführung 1 mit 85 mm Stärke. Die Auswahl erfolgt über zwei Merkmale: den passenden Durchmesser beziehungsweise die Nennweite der Abgasleitung und die benötigte Länge A der Durchführung. Zur Verfügung stehen die Nennweiten DN130, DN150, DN160, DN180, DN200 und DN250 sowie die Längen 120 mm, 240 mm, 360 mm und 1000 mm.

Die 120-, 240- und 360-mm-Ausführungen sind vorkonfektionierte Standardlängen. Die 1000-mm-Ausführung ist als kürzbare Variante gedacht, wenn die benötigte Länge vor Ort angepasst werden soll. Die zulässigen maximalen Einbaulängen der 85-mm-Ausführung bleiben dabei zu beachten.

Für Wand, Decke und Dach planen

Die Brandschutzdurchführung wird passend zur geplanten Abgasführung, zur Bauteilstärke und zur Montagerichtung ausgewählt. Für die Ausführung 1 gelten als Planungswerte maximal 360 mm horizontal und maximal 500 mm vertikal. Bei der Montage sind Herstellerunterlagen, Zulassung, Feuerstätte, Abgasanlage und örtliche Vorgaben gemeinsam zu betrachten.

Brandschutzlösung mit Vermiculitplatte

Die Durchführung arbeitet mit einem Brandschutzelement und einer Vermiculitplatte als Wärmeschutz- beziehungsweise Strahlungsblende. Bei den Standardlängen 120 mm, 240 mm und 360 mm ist jeweils 1 Vermiculitplatte vorgesehen. Bei der 1000-mm-Ausführung sind 4 Vermiculitplatten vorgesehen.

FAQ – Häufige Fragen

Welche Ausführungen gehören zu dieser Auswahl?

Diese Auswahl umfasst die Schräder Ausführung 1 mit 85 mm Stärke in den Nennweiten DN130, DN150, DN160, DN180, DN200 und DN250 sowie in den Längen 120 mm, 240 mm, 360 mm und 1000 mm kürzbar.

Was bedeutet die Länge 1000 mm?

Die 1000-mm-Ausführung ist als kürzbare Variante zu verstehen. Sie ersetzt nicht die maximal zulässigen Einbaulängen der Ausführung 1. Für diese gelten horizontal maximal 360 mm und vertikal maximal 500 mm.

Was bedeutet 85 mm stark?

85 mm bezeichnet die Stärke der Ausführung 1. Der Rohr- beziehungsweise Nennweitendurchmesser wird separat als DN ausgewählt.

Welche Nennweite ist richtig?

Die passende Nennweite richtet sich nach der geplanten Abgasleitung, der Feuerstätte und der Anlagenplanung. Die Durchführung muss zur Abgasleitung und zur zugelassenen Einbausituation passen.

Was ist bei der Montage wichtig?

Die Montage muss nach Hersteller-Montageanleitung, Zulassung und örtlichen Vorgaben erfolgen. Bei Abgasanlagen sollte die Planung mit Fachbetrieb und bevollmächtigtem Bezirksschornsteinfeger abgestimmt werden.

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten

Grunddaten

Hersteller: Schräder
Produktart: Brandschutz-Wand-, Decken- und Dachdurchführung
Ausführung: Ausführung 1 / Variante I
Stärke B: 85 mm
Zulassung: DIBt Z-7.4-3408

Auswahl und Varianten

Auswählbare Nennweiten: DN130, DN150, DN160, DN180, DN200, DN250
Auswählbare Längen A: 120 mm, 240 mm, 360 mm, 1000 mm kürzbar
120 mm, 240 mm und 360 mm: inklusive 1 Vermiculitplatte
1000 mm: inklusive 4 Vermiculitplatten

Maßlogik nach Nennweite

DN130: Außen-Ø der zugehörigen DW-Abgasleitung ØA 190 mm, Wanddurchführung V1 ØB 360 mm
DN150: Außen-Ø der zugehörigen DW-Abgasleitung ØA 210 mm, Wanddurchführung V1 ØB 380 mm
DN160: Außen-Ø der zugehörigen DW-Abgasleitung ØA 220 mm, Wanddurchführung V1 ØB 390 mm
DN180: Außen-Ø der zugehörigen DW-Abgasleitung ØA 240 mm, Wanddurchführung V1 ØB 410 mm
DN200: Außen-Ø der zugehörigen DW-Abgasleitung ØA 260 mm, Wanddurchführung V1 ØB 430 mm
DN250: Außen-Ø der zugehörigen DW-Abgasleitung ØA 310 mm, Wanddurchführung V1 ØB 480 mm

Einbau und Planung

Maximale Einbaulänge Ausführung 1 horizontal: 360 mm
Maximale Einbaulänge Ausführung 1 vertikal: 500 mm
Maximale Anwendungstemperatur laut Zulassung für Ausführung I: 400 °C in den ausgewiesenen Anwendungsfällen
Für Abgasleitungen durch brennbare Wand-, Decken- oder Dachbauteile
Montage nach Hersteller-Montageanleitung, Zulassung und örtlichen Vorgaben
