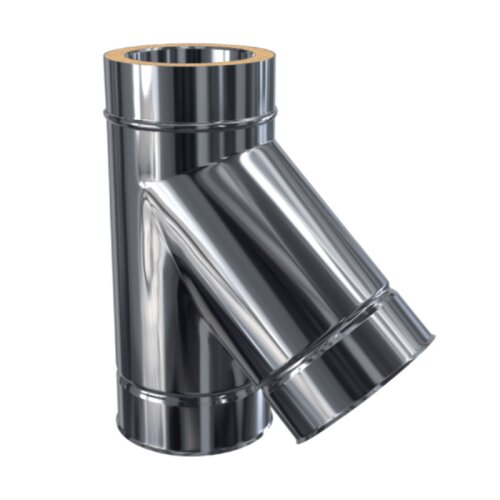

Edelstahlschornstein Feuerungsanschluss 45° DW Ø 80–300 mm
Der doppelwandige Feuerungsanschluss mit 45°-Winkel wird in der Regel oberhalb der Prüföffnung eingesetzt und ermöglicht eine versetzte Verbindung des Rauchrohrs mit dem Schornsteinsystem. Dank der schrägen Bauweise lässt sich der Abgasweg sowohl vertikal als auch horizontal ideal anpassen – insbesondere in Kombination mit passenden Bögen.
Durch diesen Anschluss werden die Rauchgase der angeschlossenen Feuerstätte über ein einwandiges Rauchrohr von innen nach außen sicher ins Freie geleitet. Die stabile Ausführung sorgt für eine dichte und langlebige Verbindung im gesamten System.
Hinweis:
Das erforderliche Klemmband ist nicht im Lieferumfang enthalten und kann separat unter „DW Einzelteile / Verbindungsschellen / Klemmband“ bestellt werden.
Individuelle Ausführungen (gegen Aufpreis):
- Edelstahl matt
- Edelstahl matt gebürstet
- Edelstahl V4A – für besonders korrosionsbeständige Umgebungen
- RAL-pulverbeschichtet in Ihrer Wunschfarbe
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
Technische Daten
-
Ausführung: Standard Plus 05
-
Ausführung: Premium 06 / Premium Plus 08 / Premium Olymp 10
-
Durchmesser innen / außen: Ø oben im Auswahlfenster wählen
-
Gesamthöhe Maß A: siehe oben Abb. Bild 2
-
Maß B und C: siehe oben Abb. Bild 2
-
Einstecktiefe Muffe: ca. 70 mm
-
Schornstein Optik: Edelstahl glänzend
-
Materialstärke Innenrohr: 0,5 mm / 0,6 mm / 0,8 mm / 1,0 mm
-
Werkstoff Materialgüte Innenrohr: 1.4521 (V2A) / 1.4404 (V4A)
-
Werkstoff Materialgüte Außenrohr: 1.4509 (V2A) / 1.4301 (V2A)
-
Schweißmethode: Plasma, WIG punkt- oder verschweißt
-
Korrosionsklasse: V2 / V3
-
Betriebsweise: Unterdruck
-
Dämmung: Mineralwolle
-
Dämmstärke: 30 mm
-
Temperaturklasse: Betriebstemperatur bis 600 °C
-
Rußbrandbeständigkeit: bis 1000 °C
-
Zugelassene Brennstoffe: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe
-
Abstand zu brennbaren Materialien: 50 mm
-
Zertifikat / Zulassung: ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
