1-seitig

• Nennwärmeleistung: 7,0 kW

• Wirkungsgrad: 77 %

• CO-Emission (13 % O₂): 0,07 % (~ 884 mg/Nm³)

• OGC-Emission: 60 mg/Nm³

• Staub‑Emission: 14 mg/Nm³

Rauchgas & Förderdruck

• Rauchgastemperatur: 305 °C

• Rauchgasdurchsatz: 7,1 g/s

• Erforderlicher Schornsteinzug: 12 Pa (empfohlen: 16–18 Pa)

Verbrauch & Brennstoff

• Brennstoffverbrauch: 2,3 kg/h

• Max. Scheitlänge: 50 cm

Material & Konstruktion

• Brennkammer: Gusseisen

• Verkleidung: natürlicher Speckstein, wärmespeichernd

• Rauchrohranschluss: Ø 150 mm, wahlweise oben oder hinten

Abmessungen & Gewicht

• Maße (H×B×T): 1.285 × 850 × 520 mm

• Gewicht: ca. 424 kg (lt. Hersteller)

Zertifizierung & Effizienzklasse

• Erfüllt EN 13229 / EN 13240 Standards

• Clean‑Burn-System für saubere Verbrennung

• BImSchV‑/EcoLabel: Energieeffizienzklasse A

• Nennwärmeleistung: 7,0 kW

• Wirkungsgrad: 77 %

• CO-Emission: 0,07 % (≈ 875 mg/Nm³ bei 13 % O₂)

• Partikel-Emission (Staub): 14 mg/Nm³

• NOₓ-Emission: 54 mg/Nm³

• OGC (organische Gasbestandteile) Emission: 60 mg/Nm³

Abmessungen & Gewicht

• Gesamthöhe: 1.685 mm

• Gesamtbreite: 800 mm

• Gesamttiefe: 540 mm

• Gewicht: ca. 183 kg

Bautechnische Details

• Maximale Scheitlänge: 50 cm

• Rauchrohrdurchmesser: Ø 150 mm

• Rauchrohranschluss: oben oder hinten möglich

• Förderdruck erforderlich: 12 Pa

• Türform: Guss (Flachglas)

Verbrennungs-Technik

• Geschlossene Verbrennung: Ja

• Clean‑Burn‑System (saubere Verbrennung): Ja

• Externe Luftzufuhr: ja, optional über Ø 80 mm Anschluss möglich

Zertifizierungen & Standards

• Zertifiziert nach: EN 13229 (Raumheizer) und EN 13240

• Zulassungen: BImSchV Stufe I & II

• Ausgestellte Energieeffizienzklasse: Klasse A

Sicherheitsabstände (laut Deklaration)

• Rückseite: 0 mm

• Seitenwand (rechts und links): ca. 212 mm

• Frontbereich: 1.000 mm

Technische Daten

• Modell: Jøtul F 305
• Farbe: Schwarz
• Material: Gusseisen
• Höhe: 850 mm
• Breite: 560 mm
• Tiefe: 420 mm
• Gewicht: 169 kg
• Nennwärmeleistung: 7,0 kW
• Leistungsbereich: 3,7–10,0 kW
• Wirkungsgrad: 79 %
• Heizleistung: Bis zu 145 m²
• Max. Scheitholzlänge: 41 cm
• Rauchrohranschluss: Ø 150 mm (oben/hinten)
• Externe Luftzufuhr: Ø 80 mm (optional)
• CO-Emission bei 13 % O₂: 0,06 %
• Staubemission bei 13 % O₂: 7 mg/Nm³
• NOx-Emission bei 13 % O₂: 85 mg/Nm³
• Abgasmassenstrom: 7,1 g/s
• Abgastemperatur: 313 °C
• Schornsteinzug: 12 Pa (empfohlen: 14–16 Pa)
• Zertifizierungen: EN 13240, BImSchV Stufe 2, 15a B-VG (AT), VKF (CH)
• Energieeffizienzklasse: A

Abmessungen des Kaminofens Jotul F 305

• Höhe: 850 mm
• Breite: 560 mm
• Tiefe: 420 mm

Gewicht

• 169 kg

Technische Daten

• Modellreihe: Scan 66
• Ausführungen: 66-1 Wall, 66-2 Pedestal, 66-4 Plinth, 66-5 S-Curve
• Farbe: Schwarz matt lackiert
• Material: Stahl, Türrahmen aus Gusseisen
• Nennwärmeleistung: 5,0 kW
• Leistungsbereich: 3 – 7 kW
• Wirkungsgrad: 78 %
• Heizleistung: bis ca. 120 m²
• Max. Scheitholzlänge: 33 cm
• Rauchrohranschluss: Ø 150 mm (oben oder hinten)
• Externe Luftzufuhr: vorbereitet – Ø 100 mm
• Gewicht: je nach Ausführung 94 – 106 kg
• Zulassungen: EN 13240, BImSchV Stufe 2, 15a B-VG (AT), VKF (CH)

Maße & Gewicht je Modellvariante

• Scan 66-1 Wall: H × B × T: 630 x 481 x 337 mm, 90 kg
• Scan 66-2 Pedestal: H × B × T: 947 x 481 x 382 mm, 100 kg
• Scan 66-4 Plinth: H × B × T: 947 x 500 x380 mm,100 kg
• Scan 66-5 S-Curve: H × B × T: 943 x 1037 x 337 mm, 100 kg

• Nennwärmeleistung: 5 kW (Leistungsbereich: 4,5 – 6,5 kW)

• Wirkungsgrad: ca. 80 % – Energieeffizienzklasse A+

• Raumheizvermögen: bis ca. 124 m³

• Abgasmassenstrom: ca. 3,9 g/s

• Abgastemperatur (Stutzen): ca. 337 °

• CO‑Emission: ca. 0,1 % @ 13 % O₂; NOₓ‑Emission: ca. 108 mg/Nm³

• Max. Scheitholzlänge: bis ca. 33 cm

• Abmessungen (H × B × T): ca. 1 297 × 593 × 496 mm

• Gewicht: ca. 240 kg (Sandstein), ca. 280 kg (Speckstein)

• Rauchrohranschluss: Ø 150 mm, oben oder hinten möglich

• Externe Luftzufuhr (RLU‑Option): Ø 100 mm Anschluss unten oder hinten, raumluftunabhängiger Betrieb optional

• Sichtscheibe: ovale, gebogene Glaskeramik mit Scheibenspülung

• Feuerraumauskleidung: Schamotte

• Smarte Funktionen (optional): S‑Thermatik NEO (Abbrandsteuerung)

• Zertifizierungen & Normen: DIN EN 13240, 2. BImSchV, Ökodesign 2022; DIBt‑Zulassung für RLU-Version; erfüllt Aachener/Münchener/Regensburger Richtlinien

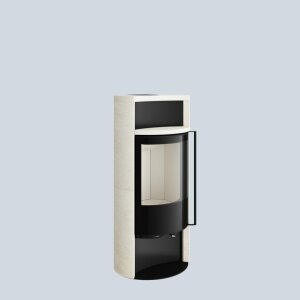

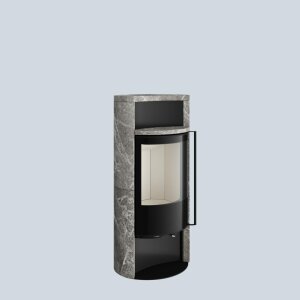

• Nennwärmeleistung: 5,9 kW (Leistungsbereich 4,5–7,7 kW)

• Thermischer Wirkungsgrad (bei Nennleistung): ca. 80 %

• Energieeffizienzklasse: A (EEI ≈ 106)

• Glasform: Gebogenes rechteckiges Sichtfenster (Panorama)

• Türanschlag: links, klappbar, selbstschließend

• Gesamthöhe: ca. 1.266 mm

• Abmessungen (B × T): ca. 591 × 504 mm

• Gewicht: ca. 210 kg (bis 245 kg je nach Steinverkleidung)

• Rauchrohranschluss Ø: 150 mm, oben oder hinten anschließbar

• Externe Verbrennungsluft (RLU): Ø 100 mm, optional raumluftunabhängig (DIBt-zertifiziert)

• Steinverkleidungen: Sahara‑Sandstein, Speckstein (Soapstone), Porto‑Blanco Kalkstein

• Smart-Features (optional):

  • S‑Thermatik NEO (automatische Luftregelung)

  • S‑USI II (Unterdrucksicherung)

• Abgasmassenstrom (bei Nennleistung): ca. 6,2 g/s

• Abgastemperatur am Abgasstutzen: ca. 295 °C

• Erforderlicher Förderdruck (Mindestzug): ca. 12 Pa (0,12 mbar)

• CO-Emission (bei 13 % O₂): ca. 0,09 %

• Staubemission (bei 13 % O₂): ca. 35 mg/Nm³

• NOₓ-Emission (bei 13 % O₂): ca. 80 mg/Nm³

Zertifizierungen & Normen

• DIN EN 13240

• BImSchV Stufe 2

• Ökodesign 2022

• Regionale Vorschriften (Aachen, München, Regensburg)

• DIBt-Zulassung für RLU-Betrieb

• Nennwärmeleistung (Pnom): 5,9 kW (Leistungsbereich 4,5–7,7 kW)

• Wirkungsgrad: ca. 80 %

• Energieeffizienzklasse: A (EEI ≈ 106)

• Raumheizvermögen: bis ca. 60 m² / ~186 m³

• Scheibenform: Oval, große Feuersicht mit Scheibenspülung

• Türanschlag: links, klappbar und selbstschließend

• Gesamthöhe: ca. 1270 mm

• Gewicht: ca. 260 kg (je nach Steinverkleidung Speckstein oder Sandstein)

• Rauchrohranschluss Ø: 150 mm, möglich nach oben oder hinten

• Externe Verbrennungsluft (RLU): Ø 100 mm, optional raumluftunabhängig (DIBt-zertifiziert)

Abgaswerte (technischer Überblick)

• Abgasmassenstrom (bei Nennleistung): ca. 5,2 g/s

• Abgastemperatur: 330 °C

• Förderdruck: 0,12 mbar

Zertifikate & Ausstattung

• Zertifizierungen / Normen: DIN EN 13240, BImSchV Stufe 2, Ökodesign 2022, Aachener / Münchner / Regensburger Vorschriften erfüllt

• Smart-Features (optional):

  • S‑Thermatik NEO basic (automatische Luftregelung)

Technische Daten – TermaTech TT20

Leistungsdaten

• Nennwärmeleistung: 5,0 kW

• Leistungsbereich: 3–7 kW

• Wirkungsgrad: ca. 83,4 %

• Beheizbare Fläche: 30–120 m²

• CO-Emission (bei 13 % O₂): 0,08 %

• Staubemission (bei 13 % O₂): 24 mg/Nm³

• Abgasmassenstrom: 4,0 g/s

• Abgastemperatur: ca. 273 °C

Maße & Gewicht

• Außenmaße (H × B × T): 1 075 × 531 × 419 mm

• Gewicht: ca. 173 kg

• Rauchrohranschluss: Ø 150 mm, wahlweise oben oder hinten

• Höhe zum Rauchrohrmittelpunkt (hinten): 932 mm

• Höhe zum Rauchrohranschluss (oben): 1 035 mm

• Brennraum (B × T): 340 × 271 mm

• Sichtscheibe (H × B): 410 × 300 mm

Konstruktionsmerkmale

• Korpus: Stahl, schwarz lackiert

• Seitenverkleidung: Speckstein (Soapstone) – ca. 80 kg, dient als Wärmespeicher

• Feuerraumboden & Türrahmen: Gusseisen

• Kaltgriff: ja – „cool handle“

• Scheibenspülung: Ja – für klare Sicht

• Aschelade: ja, mit Deckel

Luft & Anschluss

• Externer Verbrennungsluftanschluss (optional): Ø 80 mm

• Frischluftanschluss möglich: Ja

• Konvektionsofen: Ja

Zulassungen & Effizienz

• Ecodesign Ready / BImSchV Stufe 2:

• Zertifizierungen: CE, DINplus, HETAS, 15a B‑VG (AT), VKF (CH)

• Energieeffizienzklasse: A+

Sicherheitsabstände

• Hinten: 150 mm

• Seitlich: 350 mm

• Vor dem Ofen: 1 100 mm

• Bei 45° Aufstellung: 125 mm

Technische Daten – TermaTech TT55R
