Schornsteinverlängerung DW 200 mm 2,5 m Einschub rund mit Prüföffnung / Regenhaube Premium 0,6 mm

Doppelwandige Schornsteinverlängerung DW 200 mm mit rundem Einschub
Nennhöhe 2,5 m einschließlich 500-mm-Prüföffnung
Premium 0,6 mm; Innenrohr aus Edelstahl 1.4404 (V4A)
30 mm Mineralwolle-Dämmung
Betriebstemperatur bis 600 °C; rußbrandbeständig bis 1000 °C
Geeignete Brennstoffe: Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
Regenhaube mit Mündungsabschluss enthalten
4 breite Klemmbänder, jeweils 84 mm breit
Abspannung enthalten: 2 Abspannstangen ASTZ2 mit je 1 Universal-Dachhaken und 1 Abspannschelle für DW 200 mm
DOP EG-Leistungserklärung

Doppelwandige Schornsteinverlängerung DW 200 mm mit rundem Einschub
Nennhöhe 2,5 m einschließlich 500-mm-Prüföffnung
Premium 0,6 mm; Innenrohr aus Edelstahl 1.4404 (V4A)
30 mm Mineralwolle-Dämmung
Betriebstemperatur bis 600 °C; rußbrandbeständig bis 1000 °C
Geeignete Brennstoffe: Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
Regenhaube mit Mündungsabschluss enthalten
4 breite Klemmbänder, jeweils 84 mm breit
Abspannung enthalten: 2 Abspannstangen ASTZ2 mit je 1 Universal-Dachhaken und 1 Abspannschelle für DW 200 mm
DOP EG-Leistungserklärung

Artikelnummer:	sodwsvr-pr06-251034200
Kategorie:	Doppelwandige Schornsteinverlängerung / Kaminerhöhung
Hersteller:	Schornstein Olymp

963,40 €

inkl. 19% USt. ,

Lieferzeit: 2 - 3 Wochen (DE - Ausland abweichend)

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Durchmesser:
Höhe:
Prüföffnung:
Mündungsabschluss:
Ausführung / Materialstärke:

Sicher und flexibel bezahlen

Beschreibung
Technische Daten
Maße
Lieferumfang

Doppelwandige Schornsteinverlängerung mit rundem Einschub

Diese wärmegedämmte Schornsteinverlängerung mit DW 200 mm dient zur Verlängerung eines vorhandenen Schornsteins. Die gewählte Ausführung Premium 0,6 mm besitzt ein 0,6 mm starkes Innenrohr und eine 30 mm starke Mineralwolle-Dämmung. Die Grundplatte ist mit rundem Einschub versehen.

Gewählte Ausführung

Nennhöhe 2,5 m einschließlich Prüföffnung
Innendurchmesser 200 mm, Außendurchmesser 260 mm
2 Längenelemente mit je 1000 mm
1 Prüföffnung mit 500 mm
Regenhaube mit Mündungsabschluss
4 breite Klemmbänder

Höhe und Grundplatte

Die Nennhöhe von 2,5 m umfasst 2 Längenelemente mit je 1000 mm und 1 Prüföffnung mit 500 mm. Grundplatte, Einschub und Regenhaube besitzen zusätzliche Baumaße. Die Nennhöhe ist deshalb nicht die gesamte Bauteilhöhe einschließlich dieser Teile.

Die gesondert angegebenen Grundplattenmaße beziehen sich nur auf die Grundplatte mit rundem Einschub. Die Grundplatte misst 350 × 350 mm; ihre Bauteilhöhe einschließlich Einschub beträgt 300 mm.

Abspannung

Bis einschließlich 2,0 m ist eine freie Auskragung ohne Abspannung vorgesehen. Da diese Ausführung eine Nennhöhe von 2,5 m hat, enthält die Zusammenstellung 2 Abspannstangen ASTZ2 mit je 1 Universal-Dachhaken und 1 Abspannschelle für DW 200 mm.

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten

Ausführung: Premium 0,6 mm
Innendurchmesser: 200 mm
Außendurchmesser: 260 mm
Nennhöhe: 2,5 m einschließlich Prüföffnung
Material: Edelstahl
Oberfläche: glänzend
Einstecktiefe Muffe: ca. 70 mm
Materialstärke Innenrohr: 0,6 mm
Werkstoff Innenrohr: 1.4404 (V4A)
Materialstärke Außenrohr: 0,5 mm
Werkstoff Außenrohr: 1.4301 (V2A)
Schweißmethode: Plasma, WIG vollverschweißt
Korrosionsklasse: V3
Betriebsweise: Unterdruck
Betriebstemperatur: bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Isolierung: Mineralwolle
Dämmstärke: 30 mm
Geeignete Brennstoffe: Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
Freie Auskragung ohne Abspannung: Bis einschließlich 2,0 m; oberhalb 2,0 m ist eine Abspannung erforderlich.
Abstand zu brennbaren Materialien (Baustoffen): 50 mm
Zertifikat / Zulassung: DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung
Abspannung dieser Ausführung: 2 Abspannstangen ASTZ2 mit je 1 Universal-Dachhaken und 1 Abspannschelle für DW 200 mm
Verbindungen: 4 breite Klemmbänder, jeweils 84 mm breit

Nennhöhe und Zusammenstellung

Nennhöhe einschließlich Prüföffnung: 2,5 m
Längenelemente 1000 mm: 2 Stück
Längenelemente 500 mm: Nicht enthalten
Prüföffnung 500 mm: 1 Stück
Durchmesser innen / außen: 200 / 260 mm
Breite Klemmbänder: 4 Stück, jeweils 84 mm breit
Abspannstangen: 2 × ASTZ2, verstellbar von 2000 bis 3000 mm, jeweils mit 1 Universal-Dachhaken
Abspannschelle: 1 Stück für DW 200 mm

Maße der Grundplatte mit rundem Einschub

Die folgenden Angaben beziehen sich ausschließlich auf die Grundplatte mit rundem Einschub für DW 200 mm. Sie beschreiben nicht die Gesamthöhe der Schornsteinverlängerung.

Durchmesser (innen / außen): 200 mm / 260 mm
Bauteilhöhe der Grundplatte einschließlich Einschub: 300 mm
Höhe oberhalb der Grundplatte: 120 mm
Einschubmaß: Ø 197 mm
Einschublänge: 180 mm
Maß der Grundplatte: 350 × 350 mm
Bohrlöcher (4 Stück): 40 × 11 mm

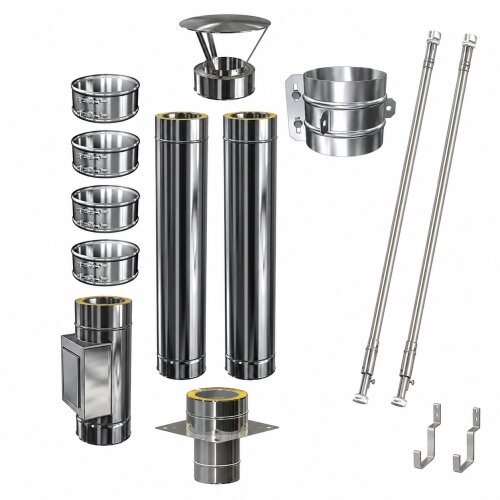

Lieferumfang dieser Zusammenstellung

1 × Grundplatte mit rundem Einschub DW 200 mm, Premium 0,6 mm
2 × Längenelement 1000 mm DW 200 mm, Premium 0,6 mm
1 × Prüföffnung / Reinigungskasten 500 mm DW 200 mm, Premium 0,6 mm
1 × Regenhaube mit Mündungsabschluss DW 200 mm
4 × Klemmband breit DW 200 mm, Breite 84 mm
2 × Abspannstange ASTZ2, verstellbar 2000–3000 mm, jeweils einschließlich 1 Universal-Dachhaken
1 × Abspannschelle für DW 200 mm
