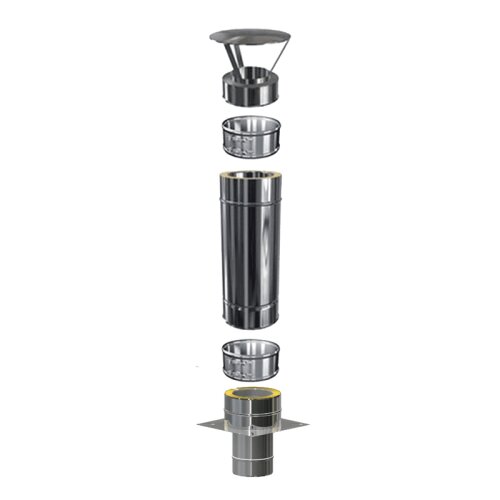

Schornsteinverlängerung DW 160 mm 0,5 m ohne Prüföffnung / Regenhaube Premium Plus 0,8 mm

Doppelwandige Schornsteinverlängerung DW 160 mm
Einschub rund
Materialstärke 0,8 mm
Edelstahllegierung Innenrohr 1.4404 (V4A)
30 mm Isolierung
Dauerbetriebstemperatur bis zu 600° C
Rußbrandbeständig bis zu 1000° C
Freie Auskragung 3 Meter
für Gas, Heizöl, Holz, Pellets, Kohle und feste Brennstoffe zugelassen
DOP EG-Leistungserklärung

Doppelwandige Schornsteinverlängerung DW 160 mm
Einschub rund
Materialstärke 0,8 mm
Edelstahllegierung Innenrohr 1.4404 (V4A)
30 mm Isolierung
Dauerbetriebstemperatur bis zu 600° C
Rußbrandbeständig bis zu 1000° C
Freie Auskragung 3 Meter
für Gas, Heizöl, Holz, Pellets, Kohle und feste Brennstoffe zugelassen
DOP EG-Leistungserklärung

Artikelnummer:	sodwsvr-pr08-0534160
Kategorie:	Doppelwandige Schornsteinverlängerung / Kaminerhöhung
Hersteller:	Schornstein Olymp

198,95 €

inkl. 19% USt. , zzgl.

Lieferzeit: 2 - 3 Wochen (DE - Ausland abweichend)

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Durchmesser:
Höhe:
Prüföffnung:
Mündungsabschluss:
Ausführung / Materialstärke:

Sicher und flexibel bezahlen

Beschreibung
Technische Daten
Maße

Doppelwandige Edelstahl Schornsteinverlängerung Kaminerhöhung mit rundem Einschub DW 160 mm

Doppelwandige Edelstahl Schornsteinverlängerung mit rundem Einschub in wärmegedämmter Ausführung. Die Dämmstärke dieser Edelstahl Schornsteinverlängerung beträgt 30 mm. Der Innen- und Außenmantel ist aus hochlegiertem rostfreien, hoch- temperaturbeständigem und korrosionsbeständigem Edelstahl gefertigt. Der Einsatzbereich unserer Schornsteinerhöhung bezieht sich auf das Verlängern bestehender Schornsteinschächte um eine bessere Zugstärke zu erziehlen sowie abgetragagene Kamine wieder in Stand zu setzen um diese wieder im Betrieb nehmen zu können, auch kann mit dieser Schornsteinerhöhung verhindert werden das wenn sich ummittelbar dortneben ein andererer Schornstein befindet er sich das überstromen von Rauchgasen der Verbrennungsluft ansaugt.
Die Fertigung dieses Systems erfolgt industriell nach DIN EN ISO 9001 und ist durch das Materialprüfungsamt Nordrhein-Westfalen geprüft.

Auf Anfrage fertigen wir den Außenmantel dieser doppelwandigen Edelstahl Schornsteinverlängerung in den unten aufgeführten Ausführungen für Sie an:

Edelstahl matt
Edelstahl matt gebürstet
Edelstahl in V4A
RAL Pulverbeschichtet

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten	Ausführung Premium Plus 08
Material	Edelstahl
Edelstahl Optik	glänzend
Einstecktiefe Muffe	ca 70 mm
Materialstärke Innenrohr	0,8 mm
Werkstoff Materialgüte Innenrohr	1.4404 (V4A)
Materialstärke Außenrohr	0,5 mm
Werkstoff Materialgüte Aussenrohr	1.4301 (V2A)
Schweißmethode	Plasma, WIG vollverschweißt
Korrosionsklasse	V3
Betriebsweise	Unterdruck
Teparaturklasse	Betriebstemeratur bis 600° C
Rußbrandbeständigkeit	bis 1000° C
Dämmung	Mineralwolle
Dämmstärke	30 mm
geeignete Brenstoffart	Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
freie Auskragung (frei stehend) ab dem letzten Wandhalter (Befestigung)	3 Meter
Abstand zu brennbaren Materialien (Baustoffen)	50 mm
Zertifikat / Zulassung	ja, DOP EG- Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)

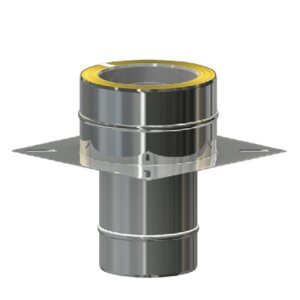

Grundplatte für Kaminerhöhung mit rundem Einschub

Durchmesser innen / außen	Gesamthöhe	Höhe ab Platte	Einschub Maß	Einschub Länge	Maße Platte	Bohrlöcher (4 Stück) mm
DW 80 (80 mm / 140 mm)	300 mm	120 mm	Ø 77 mm	180 mm	230 x 230 mm	40 x 11 mm
DW 100 (100 mm / 160 mm)	300 mm	120 mm	Ø 97 mm	180 mm	250 x 250 mm	40 x 11 mm
DW 113 (113 mm / 173 mm)	300 mm	120 mm	Ø 110 mm	180 mm	263 x 263 mm	40 x 11 mm
DW 120 (120 mm / 180 mm)	300 mm	120 mm	Ø 117 mm	180 mm	270 x 270 mm	40 x 11 mm
DW 130 (130 mm / 190 mm)	300 mm	120 mm	Ø 127 mm	180 mm	280 x 280 mm	40 x 11 mm
DW 150 (150 mm / 210 mm)	300 mm	120 mm	Ø 147 mm	180 mm	300 x 300 mm	40 x 11 mm
DW 160 (160 mm / 220 mm)	300 mm	120 mm	Ø 157 mm	180 mm	310 x 310 mm	40 x 11 mm
DW 180 (180 mm / 240 mm)	300 mm	120 mm	Ø 177 mm	180 mm	330 x 330 mm	40 x 11 mm
DW 200 (200 mm / 260 mm)	300 mm	120 mm	Ø 197 mm	180 mm	350 x 350 mm	40 x 11 mm
DW 250 (250 mm / 310 mm)	300 mm	120 mm	Ø 247 mm	180 mm	400 x 400 mm	40 x 11 mm
DW 300 (300 mm / 360 mm)	300 mm	120 mm	Ø 297 mm	180 mm	450 x 450 mm	40 x 11 mm

Klemmband breit mit 2-fach Schnellspannverschluss
Breite 84 mm

DW Regenhaube mit Mündungsabschluss

Durchmesser innen / außen	Gesamthöhe	Ø Abdeckung
DW 80 (80 mm / 140 mm)	170 mm	160 mm
DW 100 (100 mm / 160 mm)	192 mm	200 mm
DW 113 (113 mm / 173 mm)	200 mm	250 mm
DW 120 (120 mm / 180 mm)	211 mm	250 mm
DW 130 (130 mm / 190 mm)	227 mm	250 mm
DW 150 (150 mm / 210 mm)	249 mm	290 mm
DW 160 (160 mm / 220 mm)	260 mm	310 mm
DW 180 (180 mm / 240 mm)	282 mm	350 mm
DW 200 (200 mm / 260 mm)	304 mm	390 mm
DW 250 (250 mm / 310 mm)	358 mm	490 mm
DW 300 (300 mm / 360 mm)	413 mm	590 mm
