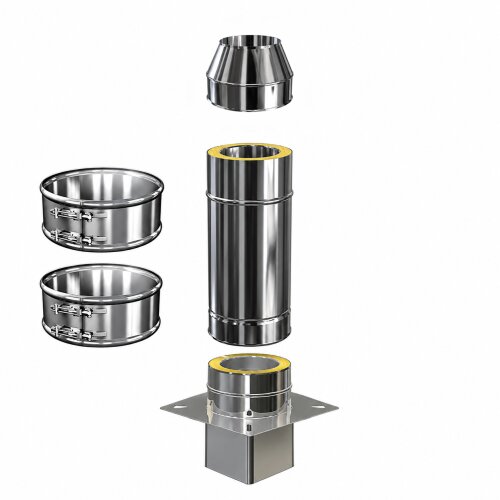

Schornsteinverlängerung DW 160 mm 0,5 m Einschub eckig ohne Prüföffnung / Mündungsabschluss konisch Premium Olymp 1,0 mm

Doppelwandige Schornsteinverlängerung DW 160 mm mit eckigem Einschub
Nennhöhe 0,5 m ohne Prüföffnung
Premium Olymp 1,0 mm; Innenrohr aus Edelstahl 1.4404 (V4A)
30 mm Mineralwolle-Dämmung
Betriebstemperatur bis 600 °C; rußbrandbeständig bis 1000 °C
Geeignete Brennstoffe: Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
Konischer Mündungsabschluss enthalten
2 breite Klemmbänder, jeweils 84 mm breit
Bis einschließlich 2,0 m freie Auskragung; keine Abspannung im Lieferumfang
DOP EG-Leistungserklärung

Doppelwandige Schornsteinverlängerung DW 160 mm mit eckigem Einschub
Nennhöhe 0,5 m ohne Prüföffnung
Premium Olymp 1,0 mm; Innenrohr aus Edelstahl 1.4404 (V4A)
30 mm Mineralwolle-Dämmung
Betriebstemperatur bis 600 °C; rußbrandbeständig bis 1000 °C
Geeignete Brennstoffe: Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
Konischer Mündungsabschluss enthalten
2 breite Klemmbänder, jeweils 84 mm breit
Bis einschließlich 2,0 m freie Auskragung; keine Abspannung im Lieferumfang
DOP EG-Leistungserklärung

Artikelnummer:	sodwsve-pr10-0532160
Kategorie:	Doppelwandige Schornsteinverlängerung / Kaminerhöhung
Hersteller:	Schornstein Olymp

447,05 €

inkl. 19% USt. ,

Lieferzeit: 2 - 3 Wochen (DE - Ausland abweichend)

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Durchmesser:
Höhe:
Prüföffnung:
Mündungsabschluss:
Ausführung / Materialstärke:

Sicher und flexibel bezahlen

Beschreibung
Technische Daten
Maße
Lieferumfang

Doppelwandige Schornsteinverlängerung mit eckigem Einschub

Diese wärmegedämmte Schornsteinverlängerung mit DW 160 mm dient zur Verlängerung eines vorhandenen Schornsteins. Die gewählte Ausführung Premium Olymp 1,0 mm besitzt ein 1,0 mm starkes Innenrohr und eine 30 mm starke Mineralwolle-Dämmung. Die Grundplatte ist mit eckigem Einschub versehen.

Gewählte Ausführung

Nennhöhe 0,5 m ohne Prüföffnung
Innendurchmesser 160 mm, Außendurchmesser 220 mm
1 Längenelement mit 500 mm
Konischer Mündungsabschluss
2 breite Klemmbänder

Höhe und Grundplatte

Die Nennhöhe von 0,5 m umfasst 1 Längenelement mit 500 mm. Grundplatte, Einschub und Mündungsabschluss besitzen zusätzliche Baumaße. Die Nennhöhe ist deshalb nicht die gesamte Bauteilhöhe einschließlich dieser Teile.

Die gesondert angegebenen Grundplattenmaße beziehen sich nur auf die Grundplatte mit eckigem Einschub. Die Grundplatte misst 270 mm × 270 mm; ihre Bauteilhöhe einschließlich Einschub beträgt 300 mm.

Abspannung

Bis einschließlich 2,0 m ist eine freie Auskragung ohne Abspannung vorgesehen. Bei dieser Ausführung sind keine Abspannstangen und keine Abspannschelle in der Stückliste enthalten.

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten

Ausführung: Premium Olymp 1,0 mm
Innendurchmesser: 160 mm
Außendurchmesser: 220 mm
Nennhöhe: 0,5 m
Material: Edelstahl
Oberfläche: glänzend
Einstecktiefe Muffe: ca. 70 mm
Materialstärke Innenrohr: 1,0 mm
Werkstoff Innenrohr: 1.4404 (V4A)
Materialstärke Außenrohr: 0,5 mm
Werkstoff Außenrohr: 1.4301 (V2A)
Schweißmethode: Plasma, WIG vollverschweißt
Korrosionsklasse: V3
Betriebsweise: Unterdruck
Betriebstemperatur: bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Isolierung: Mineralwolle
Dämmstärke: 30 mm
Geeignete Brennstoffe: Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
Freie Auskragung ohne Abspannung: Bis einschließlich 2,0 m; oberhalb 2,0 m ist eine Abspannung erforderlich.
Abstand zu brennbaren Materialien (Baustoffen): 50 mm
Zertifikat / Zulassung: DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung
Abspannung dieser Ausführung: Nicht enthalten; Nennhöhe bis einschließlich 2,0 m
Verbindungen: 2 breite Klemmbänder, jeweils 84 mm breit

Nennhöhe und Zusammenstellung

Nennhöhe: 0,5 m
Längenelemente 1000 mm: Nicht enthalten
Längenelemente 500 mm: 1 Stück
Prüföffnung 500 mm: Nicht enthalten
Durchmesser innen / außen: 160 / 220 mm
Breite Klemmbänder: 2 Stück, jeweils 84 mm breit
Abspannstangen: Nicht enthalten (Nennhöhe bis 2,0 m)
Abspannschelle: Nicht enthalten

Maße der Grundplatte mit eckigem Einschub

Die folgenden Angaben beziehen sich ausschließlich auf die Grundplatte mit eckigem Einschub für DW 160 mm. Sie beschreiben nicht die Gesamthöhe der Schornsteinverlängerung.

Durchmesser innen / außen: 160 mm / 220 mm
Bauteilhöhe der Grundplatte einschließlich Einschub: 300 mm
Höhe oberhalb der Grundplatte: 120 mm
Einschubmaß: 160 mm × 160 mm
Einschublänge: 180 mm
Maß der Grundplatte: 270 mm × 270 mm
Bohrlöcher (4 Stück): 40 mm × 11 mm
