Leichtbauschacht F90 Schacht-Element mit T-Stück 87° L500 mm Ø 180 mm

Leichtbauschacht F90 Schacht-Element mit T-Stück 87° L500 mm Ø 180 mm

Artikelnummer: so-lb500t-180
EAN: 4067611026412
Kategorie: Leichtbauschornstein F90 Einzelteile

Leichtbau F90 Schachtelement mit T-Stück 87°
Porenbeton Schachtformstein 500 mm
Feuerwiderstandsdauer 90 min.
Edelstahl Innenrohr DN 180 mm
Dauerbetriebstemperatur bis zu 450° C
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
für Gas, Heizöl, Holz, Pellets, Kohle zugelassen
allgemeine Bauaufsichtliche Zulassung

Durchmesser

238,85 €

inkl. 19% USt. , (Paketversand)

Lieferzeit: 12 - 15 Werktage (Ausland)

Stk

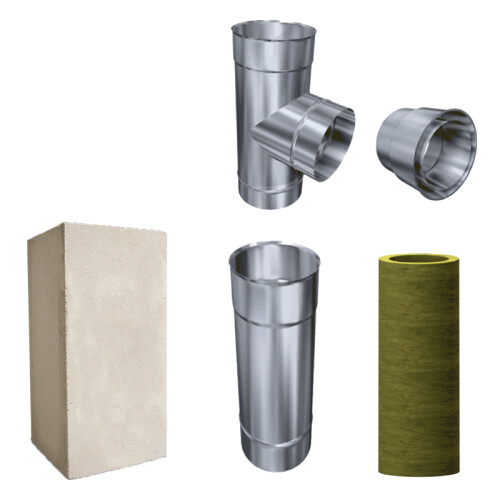

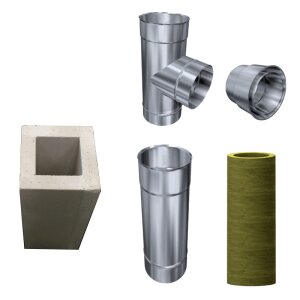

Leichtbau Schachtelement mit T-Stück 87 ° F90 Ø 180 mm

Leichtbau F90 Schachtelement 500 mm mit Feuerungsanschluss 87° aus Porenbetonstein der eine Feuerwiderstandsdauer von bis zu 90 Minuten Stand hält.
Das Innen liegende Rohr hat ein Durchmesser von 180 mm aus Edelstahl V4A und kann eine Betriebstemperatur von bis zu 450° C erreichen und ist ausbrandsicher bis zu 1000° C.
Die Dämmschalen sind aus Mineralwolle und haben eine Dämmstärke von 25 mm.

Die Be- und Verarbeitung dieser Leichtbauschacht Formteile sind mit handelsüblichen Werkzeugen einfach zu verarbeiten, so dass eine schnelle und einfache Montage sowie ein sicherer Stand gewährleistet ist.

Hinweis:
Technischen Daten sowie im Lieferumfang enthaltene Bauteile können Sie oben entnehmen.

Diese Leichtbauschornstein Bauteile sind alle geprüft und verfügen alle über ein Allgemeines bauaufsichtliches Zeugnis mit der Nr. P-MPA-E97-030 als auch über die Allgemeine bauaufsichtliche Zulassung Z-7.1-3048.

Technische Daten	Innenrohr Edelstahlschornstein einwandig
Durchmesser	Ø 180 mm
Längenelement T-Stück 87° Wandfutter	250 mm 370 mm 100 mm
Einstecktiefe Muffe	ca. 70 mm
Material	Edelstahl (V4A)
Materialstärke	0,6 mm
Werkstoff Materialgüte	1.4404 (AISI 316L)
Schweißmethode	Plasma, WIG vollverschweißt
Korrosionsklasse	V3
Betriebsweise	Unterdruck
Temperaturklasse	T450
Rußbrandbeständigkeit	bis 1000° C
geeignete Brennstoffart	Gas / Heizöl / Holz / Pellets / Kohle
Dämmschale	Mineralwolle
Dämmstärke	25 mm
Zertifikat / Zulassung	ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
Technische Daten	Leichtbau Formstein (Mantelstein)
Höhe	250 mm
Außenmaß	360 mm x 360 mm
Innenmaß	240 mm
Zertifikat / Zulassung	allgemeines Bauaufsichtliches Zeugnis Nr. P-MPA-E97-030 allgemeine Bauaufsichtliche Zulassung Z-7.1-3048

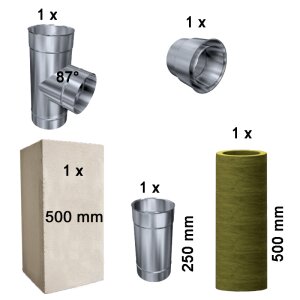

2 x Mantelsteine (H 250 mm)
1 x DN 180 mm Dämmschale (L 500 mm)
1 x DN 180 mm Edelstahl Längenelement (L 250 mm)
1 x DN 180 mm Edelstahl T-Stück 87° (H 370 mm)
1 x DN 180 Wandfutter 100 mm

Zertifizierungs Dokumente
1 x allgemeine Bauaufsichtliche Zulassungspapiere

Dieser Artikel besteht aus
