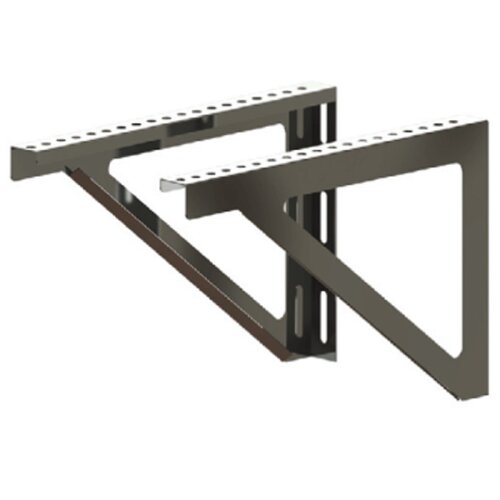

Edelstahlschornstein Wandkonsole WSP-G Länge 630 mm
Wandkonsole WSP-G aus rostfreiem säurebeständigem Edelstahl 1.4509 gefertigt, wird insbesondere als tragende Wandhalterung für das Basiselement (Grundplatte) des doppelwandigen Edelstahlschornsteins verwendet um diesen an die Wand zu montieren.
Hinweis
Ab einer Bauhöhe von 5,7 m empfehlen wir die Wandstütze WKK oder Wandstütze WSP zu montieren, da diese stabiler konstruiert werden um schwerere Gewichte tragen zu können.
Welchen Wandabstand Sie mit dieser Wandkonsole für Ihren doppelwandigen Edelstahlschornstein erreichen können entnehmen Sie der Tabelle Maße.
Angaben zur Produktsicherheit
Herstellerinformationen:
Schornstein Olymp
Zechenstr. 27
Nordrhein-Westfalen
Herten, Deutschland, 45699
info@schornstein-olymp.de
https://www.schornstein-olymp.de
| Technische Daten |
Wandkonsole WSP-G 630 |
| Schornstein Optik |
Edelstahl glänzend |
| Materialstärke |
1,5 mm |
| Werkstoff Materialgüte |
1.4509 |
| Korrosionsbeständig |
ja |
| Schweißmethode |
Plasma (WIG) |
| wetterbeständig |
Frost-Tau-Wechsel |
| Zertifikat /Zulassung |
ja, DOP EG-Leistungserklärung
(entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|

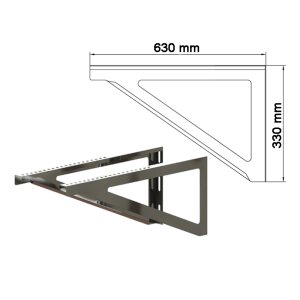

Info: Die angegebenen Maße beziehen sich auf unsere Edelstahlschornsstein Systeme mit einer 30 mm Isolierung. Die Schenkelmaße der Wandkonsole entnehmen Sie, in den von Ihnen ausgewählten Ausführungen (unter Abb. Bild 2)
| Schornstein doppelwandig DW DN+60 mm Isolierung |
Wandkonsole 630 erreichbarer Wandabstand in mm max.
|
|
DW 80 mm
|
490 mm
|
|
DW 100 mm
|
470 mm
|
|
DW 113 mm
|
457 mm
|
|
DW 120 mm
|
450 mm
|
|
DW 130 mm
|
440 mm
|
|
DW 150 mm
|
420 mm
|
|
DW 160 mm
|
410 mm
|
|
DW 180 mm
|
390 mm
|
|
DW 200 mm
|
370 mm
|
|
DW 250 mm
|
320 mm
|
|
DW 300 mm
|
270 mm
|
