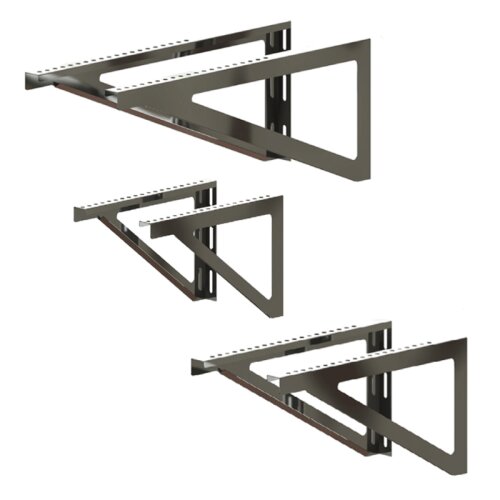

Wandkonsole WSP-G aus Edelstahl – stabile Befestigung für DW-Schornsteine
Die WSP-G Wandkonsole ist eine besonders stabile Lösung zur Wandmontage von doppelwandigen Edelstahlschornsteinen. Sie wird als tragende Halterung für das Basiselement (Grundplatte) eingesetzt und eignet sich ideal für senkrechte Schornsteinführungen mit höherer Belastung.
Hergestellt aus säure- und korrosionsbeständigem Edelstahl 1.4509 überzeugt die Konsole durch Langlebigkeit und Widerstandsfähigkeit gegenüber Witterungseinflüssen. Die Materialstärke beträgt 1,5 und erfüllt höchste technische Anforderungen.
Die Konsole wird paarweise geliefert und ermöglicht eine sichere, kraftschlüssige Wandverbindung. Besonders bei Bauhöhen ab 5,7 m empfehlen wir diese verstärkte Ausführung oder alternativ die Wandstütze WKK.
Lieferumfang:
1 Paar (2 Stück) Edelstahl-Wandkonsolen WSP-G, Länge 500 mm
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
| Technische Daten |
Wandkonsole WSP-G |
| Schornstein Optik |
Edelstahl glänzend |
| Materialstärke |
1,5 mm |
| Werkstoff Materialgüte |
1.4509 |
| Korrosionsbeständig |
ja |
| Schweißmethode |
Plasma (WIG) |
| wetterbeständig |
Frost-Tau-Wechsel |
| Zertifikat /Zulassung |
ja, DOP EG-Leistungserklärung
(entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|
Info: Die angegebenen Maße beziehen sich auf unsere Edelstahlschornsstein Systeme mit einer 30 mm Isolierung. Die Schenkelmaße der Wandkonsole entnehmen Sie, in den von Ihnen ausgewählten Ausführungen (unter Abb. Bild 2)
| Schornstein doppelwandig DW DN+60 mm Isolierung |
Wandkonsole 500 erreichbarer Wandabstand in mm max.
|
Wandkonsole 630 erreichbarer Wandabstand in mm max.
|
Wandkonsole 720 erreichbarer Wandabstand in mm max.
|
Wandkonsole 820 erreichbarer Wandabstand in mm max.
|
|
DW 80 mm
|
360 mm
|
490 mm
|
580 mm
|
680 mm
|
|
DW 100 mm
|
340 mm
|
470 mm
|
560 mm
|
660 mm
|
|
DW 113 mm
|
327 mm
|
457 mm
|
547 mm
|
647 mm
|
|
DW 120 mm
|
320 mm
|
450 mm
|
540 mm
|
640 mm
|
|
DW 130 mm
|
310 mm
|
440 mm
|
530 mm
|
630 mm
|
|
DW 150 mm
|
290 mm
|
420 mm
|
510 mm
|
610 mm
|
|
DW 160 mm
|
280 mm
|
410 mm
|
500 mm
|
600 mm
|
|
DW 180 mm
|
260 mm
|
390 mm
|
480 mm
|
580 mm
|
|
DW 200 mm
|
240 mm
|
370 mm
|
460 mm
|
560 mm
|
|
DW 250 mm
|
190 mm
|
320 mm
|
410 mm
|
510 mm
|
|
DW 300 mm
|
140 mm
|
270 mm
|
360 mm
|
460 mm
|
