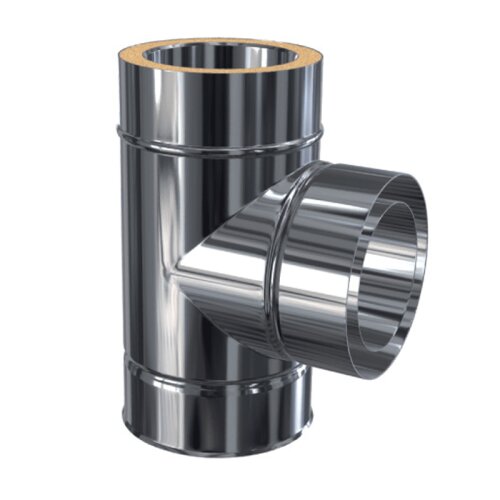

Doppelwandiger Feuerungsanschluss 90° – DW Ø 250 mm
Der doppelwandige Feuerungsanschluss 90° Ø 250 mm ermöglicht den sicheren Übergang vom Ofenanschluss in das vertikale Schornsteinsystem. Die Montage erfolgt in der Regel oberhalb der Prüf- oder Reinigungsöffnung. Der Anschluss kann sowohl über einwandige Rauchrohre als auch über doppelwandige Verbindungsleitungen (z. B. bei Wanddurchführungen) erfolgen.
Ausgestattet mit einer 30 mm starken Dämmung aus Mineralwolle bietet das Bauteil eine zuverlässige Konstruktion im doppelwandigen Schornsteinsystem. Das Innenrohr besteht aus Edelstahl 1.4521 (AISI 444) mit 0,5 mm Wandstärke – geeignet für den Dauerbetrieb bis 600 °C und ausbrandsicher bis 1000 °C.
Hinweis
Diese 0,5 mm Ausführung ist nicht für den Anschluss an Pelletöfen geeignet.
Zugelassen für
Gas, Heizöl und naturbelassenes Holz sowie feste Brennstoffe wie Holzpellets, Kohle und Briketts
Klemmband
Nicht im Lieferumfang enthalten – separat erhältlich unter Verbindungsschellen / Klemmband.
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
Technische Daten
- Ausführung: Standard Plus 05
- Durchmesser innen / außen: 250 mm / 310 mm

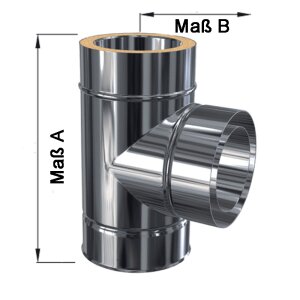

- Gesamthöhe (Maß A): 520 mm
- Maß B (Mitte Feuerungsanschluss 90° bis Stutzen): 245 mm
- Einstecktiefe Muffe: ca. 70 mm
- Schornstein-Optik: Edelstahl glänzend
- Materialstärke Innenrohr: 0,5 mm
- Werkstoff Innenrohr: 1.4521 (V2A)
- Werkstoff Außenrohr: 1.4509 (V2A)
- Schweißmethode: Plasma, WIG punktgeschweißt
- Korrosionsklasse: V2
- Betriebsweise: Unterdruck
- Dämmung: Mineralwolle
- Dämmstärke: 30 mm
- Temperaturklasse: Betriebstemperatur bis 600 °C
- Rußbrandbeständigkeit: bis 1000 °C
- Geeignete Brennstoffarten: Gas, Heizöl, Holz
- Abstand zu brennbaren Materialien: 50 mm
- Zertifikat / Zulassung: ja, DOP EG-Leistungserklärung (gemäß EU-Bauproduktenverordnung)
