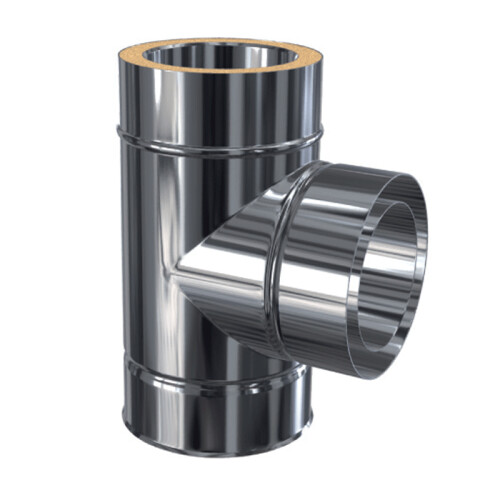

Doppelwandiger Feuerungsanschluss 90° – DW Ø 160 mm
Der doppelwandige Feuerungsanschluss 90° Ø 160 mm ermöglicht den sicheren Übergang vom Ofenanschluss in das vertikale Schornsteinsystem. Die Montage erfolgt in der Regel oberhalb der Prüf- oder Reinigungsöffnung. Der Anschluss kann sowohl über einwandige Rauchrohre als auch über doppelwandige Verbindungsleitungen (z. B. bei Wanddurchführungen) erfolgen.
Ausgestattet mit einer 30 mm starken Dämmung aus Mineralwolle bietet das Bauteil eine zuverlässige Konstruktion im doppelwandigen Schornsteinsystem. Das Innenrohr besteht aus Edelstahl 1.4404 mit 0,8 mm Wandstärke – geeignet für den Dauerbetrieb bis 600 °C und ausbrandsicher bis 1000 °C.
Hinweis zur Brennstoffzulassung:
Die Premium-Serie wurde speziell für den Einsatz mit Pelletöfen entwickelt. Die erhöhte Materialqualität sowie die verschweißte Ausführung machen das System ideal für moderne, schadstoffarme Heizgeräte..
Zugelassen für
Gas, Heizöl und naturbelassenes Holz sowie feste Brennstoffe wie Holzpellets, Kohle und Briketts
Klemmband
Nicht im Lieferumfang enthalten – separat erhältlich unter Verbindungsschellen / Klemmband.
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
Technische Daten
Ausführung: Premium Plus 08
Durchmesser innen / außen: 160 mm / 220 mm

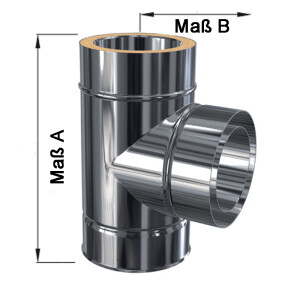

Gesamthöhe (Maß A): 450 mm
Maß B – Mitte Feuerungsanschluss bis Stutzen: 200 mm
Einstecktiefe Muffe: ca. 70 mm
Schornstein-Optik: Edelstahl glänzend
Materialstärke Innenrohr: 0,8 mm
Werkstoff Innenrohr: 1.4404 (V4A)
Werkstoff Außenrohr: 1.4301 (V2A)
Schweißmethode: Plasma / WIG, vollverschweißt
Korrosionsklasse: V3
Betriebsweise: Unterdruck
Dämmung: Mineralwolle
Dämmstärke: 30 mm
Temperaturklasse: Dauerbetrieb bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe: Gas, Heizöl, naturbelassenes Holz, Holzpellets, Kohle und Briketts
Mindestabstand zu brennbaren Baustoffen: 50 mm
Zertifizierung / Zulassung: DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung
