Edelstahlschornstein Bogen / Winkel 15° DW Ø 80 - 300 mm

Edelstahlschornstein Bogen doppelwandig
in den Durchmessern 80 mm - 300 mm
Winkel 15°
Dauerbetriebstemperatur bis zu 600° C
Dämmstärke 30 mm Mineralwolle
Rußbrandbeständig bis zu 1000° C
DOP EG-Leistungserklärung

Edelstahlschornstein Bogen doppelwandig
in den Durchmessern 80 mm - 300 mm
Winkel 15°
Dauerbetriebstemperatur bis zu 600° C
Dämmstärke 30 mm Mineralwolle
Rußbrandbeständig bis zu 1000° C
DOP EG-Leistungserklärung

Artikelnummer:	so-16
EAN:	4067611010763
Kategorie:	Bögen
Hersteller:	Schornstein Olymp

36,20 €

inkl. 19% USt. , zzgl.

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Ausführung / Materialstärke:
Durchmesser:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Technische Daten
Versatzmaße

Edelstahlschornstein Bogen 15° doppelwandig DW Ø 80 – 300 mm

Artikelbeschreibung

Dieser doppelwandige Edelstahlschornstein-Bogen mit einem Winkel von 15° wird verwendet, um horizontale oder vertikale Versätze im Schornsteinverlauf auszugleichen. Das Bauteil besteht aus einem Edelstahl-Innen- und -Außenrohr mit dazwischenliegender 30 mm Mineralwolle-Dämmung – ideal für eine sichere und wärmegedämmte Abgasführung.

Der 15° Bogen ist in verschiedenen Materialstärken und Qualitäten erhältlich und eignet sich sowohl für Modernisierungen als auch für Neubauten. Die präzise Verarbeitung sorgt für eine passgenaue Verbindung und eine hohe Stabilität im gesamten Schornsteinsystem.

Hinweis

Der angegebene DW-Durchmesser bezieht sich auf das Innenrohr des Bauteils.Bitte beachten Sie die Einstecktiefe von 70 mm pro Verbindung.

Das erforderliche Klemmband ist nicht im Lieferumfang enthalten.(optional erhältlich unter: DW Einzelteile → Verbindungsschellen → Klemmband)

Oberflächen-Ausführungen auf Anfrage

Edelstahl matt
Edelstahl matt gebürstet
Edelstahl in V4A
RAL-Pulverbeschichtung

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten

Ausführung: Standard Plus 05 oder Premium 06 / Premium Plus 08 / Premium Olymp 10
Durchmesser innen / außen: Ø im Auswahlfenster wählbar
Winkel: 15°
Maß A: abhängig vom Durchmesser, siehe Abbildung Bild 2
Einstecktiefe Muffe: 70 mm
Schornstein-Optik: Edelstahl glänzend
Materialstärke Innenrohr: 0,5 mm / 0,6 mm / 0,8 mm / 1,0 mm
Werkstoff Innenrohr: 1.4521 (V2A) bei 0,5 mm / 1.4404 (V4A) bei 0,6 mm – 1,0 mm
Werkstoff Außenrohr: 1.4509 (V2A) bei 0,5 mm / 1.4301 (V2A) bei 0,6 mm – 1,0 mm
Schweißmethode: Plasma, WIG punktgeschweißt (Standard) bzw. verschweißt (Premium)
Korrosionsklasse: V2 (Standard) / V3 (Premium)
Betriebsweise: Unterdruck
Dämmung: Mineralwolle, 30 mm Dämmstärke
Temperaturklasse: bis 600 °C Betriebstemperatur
Rußbrandbeständigkeit: bis 1000 °C
Geeignete Brennstoffe: Gas, Heizöl, Holz (Standard) bzw. zusätzlich Pellets, Kohle, feste Brennstoffe (Premium)
Abstand zu brennbaren Materialien: 50 mm
Zertifizierung: DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung

Oben in den Abb. Bild 3 - 8 finden Sie die Versatzmaße in mm zu den unten aufgeführten Möglichkeiten mit dem doppelwandigen 15° Bogen:

Versatz mit 2 x DW Bögen 15° (Siehe oben Abb. Bild 3)
Versatz mit 2 x DW Bögen 15° und 1 x DW Längenelement 250 mm (Siehe oben Abb. Bild 4)

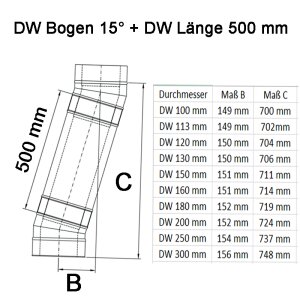

Versatz mit 2 x DW Bögen 15° und 1 x DW Längenelement 500 mm (Siehe oben Abb. Bild 5)
Versatz mit 2 x DW Bögen 15° und 1 x DW Längenelement 1000 mm (Siehe oben Abb. Bild 6)
