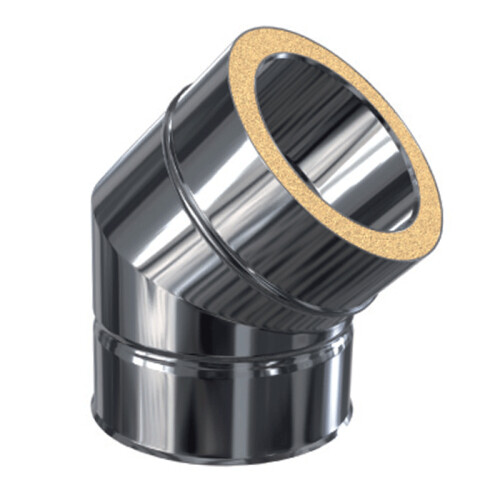

Edelstahlschornstein Bogen 45° DW 120 mm Standard Plus 0,5 mm

Artikelnummer: so-swht05-18120

  • Edelstahlschornstein Bogen doppelwandig
  • Durchmesser DW 120 mm
  • Winkel 45°
  • Materialstärke 0,5 mm
  • Edelstahllegierung 1.4521 (AISI 444)
  • Dauerbetriebstemperatur bis zu 600° C
  • Dämmstärke 30 mm Mineralwolle
  • Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
  • für Gas, Heizöl und Holz zugelassen
  • DOP EG-Leistungserklärung

Kategorie: Bögen

Durchmesser
Ausführung / Materialstärke

48,65 €

inkl. 19% USt. , zzgl. Versand (Paketversand)

Lieferzeit: 6 - 10 Werktage



Edelstahlschornstein Bogen 45° doppelwandig DW Ø 120 mm Standard Plus 0,5 mm

Edelstahlschornstein Bogen mit dem Winkel 45° besteht aus einem Edelstahl Innen- und Außenrohr mit einer dazwischenliegenden Dämmung von 30 mm Materialstärke. Der Bogen ermöglicht Ihnen einen Versatz an Ihrem Edelstahlschornstein zu schaffen.

Hinweis:
Der angegebene DW Durchmesser bezieht sich auf das Innenrohr des Schornsteinelements.
Bitte berücksichtigen Sie eine Einstecktiefe von 70 mm bei jeder einzelnen Verbindung (Schornstein Einzelbauteil).

Das erforderliche Klemmband ist im Lieferumfang nicht enthalten.
(optional erhältlich unter DW Einzelteile / Verbindungsschellen / Klemmband)

Technische Daten
Ausführung
Standard Plus 05
Durchmesser innen / außen
120 mm / 180 mm
Winkel
45°

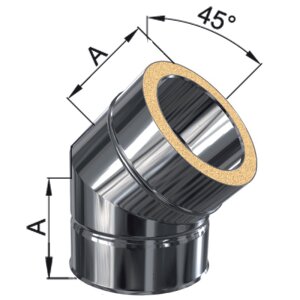

Maß A
siehe oben Abb. Bild 2
132 mm
Einstecktiefe Muffe
70 mm
Schornstein Optik
Edelstahl glänzend
Materialstärke Innenrohr
0,5 mm
Werkstoff Materialgüte Innenrohr
1.4521 (V2A)
Werkstoff Materialgüte Außenrohr
1.4509 (V2A)
Schweißmethode
Plasma, WIG punktgeschweißt
Korrosionsklasse
V2
Betriebsweise
Unterdruck
Dämmung
Mineralwolle
Dämmstärke
30 mm
Temperaturklasse
Betriebstemperatur bis 600° C
Rußbrandbeständigkeit
bis 1000° C
geeignete Brennstoffart
Gas / Heizöl / Holz
Abstand zu brennbaren Materialien (Baustoffen)
50 mm
Zertifikat / Zulassung
ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
