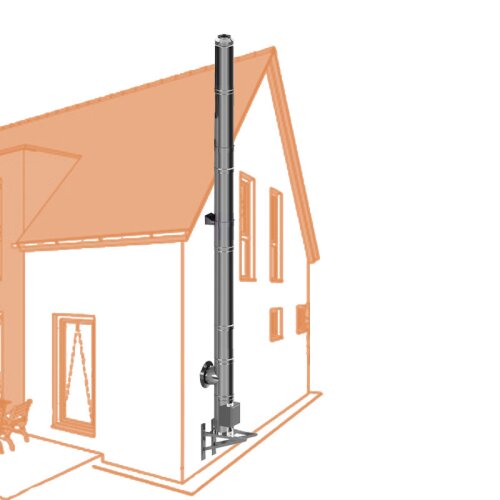

Doppelwandiger Edelstahlschornstein DW 80 mm – Bausatz Premium Plus 4,7 m Höhe
Der doppelwandige Edelstahlschornstein DW 80 mm in der Ausführung Premium Plus 08 ist speziell auf moderne Heizsysteme wie Pelletöfen ausgelegt. Mit einer Gesamthöhe von 4,7 m (im unmontierten Zustand) und hochwertiger Isolierung erfüllt dieser Bausatz höchste Anforderungen an Sicherheit, Langlebigkeit und Energieeffizienz – geeignet für die Montage im Innen- und Außenbereich.
Effiziente Dämmung für sauberen Betrieb
Die durchgehende 30 mm Mineralwolle-Dämmung sorgt für optimale Wärmeisolierung, vermindert Abgasverluste und unterstützt einen stabilen Zug – ideal bei emissionsarmen Brennstoffen wie Pellets. Die verschweißte Konstruktion bietet maximale Dichtheit und Korrosionsschutz.
Technische Merkmale im Überblick:
-
DW-Innendurchmesser: 80 mm
-
Außendurchmesser: 140 mm (mit 30 mm Dämmstärke)
-
Gesamthöhe (unmontiert): 4,7 m
-
Wirksame Aufbauhöhe (montiert): ca. 3,7 m
-
Materialstärke Innenrohr: 0,8 mm (V4A, 1.4404 – säurebeständig)
-
Materialstärke Außenrohr: 0,5 mm (V2A, 1.4301)
-
Schweißtechnik: WIG / Plasma verschweißt
-
Dauerbetrieb: bis 600 °C
-
Ausbrandsicherheit: bis 1000 °C geprüft
-
Montage: durch Stecksystem mit Doppel-Schnellverschluss-Klemmbändern
-
Zertifiziert: EN 1856-1 inkl. EG-Leistungserklärung (DOP)
-
Freistehend: bis 3 m ab letztem Wandhalter
-
Geeignet für: feste Biobrennstoffe wie Holz, Briketts, Holzpellets, Gas, Flüssiggas, Erdgas und Heizöl
Hinweis zur Brennstoffzulassung:
Die Premium-Serie wurde speziell für den Einsatz mit Pelletöfen entwickelt. Die erhöhte Materialqualität sowie die vollverschweißte Ausführung machen das System ideal für moderne, schadstoffarme Heizgeräte.
Oberflächenvarianten auf Anfrage:
- Edelstahl matt
- Gebürstet matt
- V4A Edelstahl poliert
- RAL-pulverbeschichtet (matt oder glänzend)
Erweiterbares Zubehörsortiment:
Passende Wandhalter, Bögen, Mündungen, Dachdurchführungen und weitere Systemkomponenten finden Sie hier im Zubehörbereich unseres Onlineshops.
Wichtige Hinweise zur Planung:
-
DW = Innendurchmesser: 80 mm
-
Außendurchmesser: 140 mm (inkl. Dämmung)
-
Gesamthöhe: 4,7 m (gemessen von der Grundplatte bis zur Mündung, unmontiert)
-
Wirksame Aufbauhöhe: ca. 3,7 m (durch Einstecktiefe von 70 mm je Verbindung)
-
Mindestabstand zu brennbaren Baustoffen: 50 mm
-
Vor der Montage: Rücksprache mit dem zuständigen Schornsteinfegermeister ist erforderlich – dieser prüft die örtlichen Gegebenheiten und genehmigt die Installation.
Mit dem DW 80 mm Premium Plus Schornsteinbausatz investieren Sie in ein hochwertiges Abgassystem, das speziell auf moderne Heiztechnik und hohe Betriebssicherheit ausgerichtet ist.
Angaben zur Produktsicherheit
Herstellerinformationen:
G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de
Technische Daten – DW 80 mm Premium Plus 08 (4,7 m)
-
Ausführung: Premium Plus 08
-
Innendurchmesser / Außendurchmesser: Ø 80 mm / 140 mm
-
Gesamthöhe (unmontiert): 4,7 m
-
Wirksame Höhe (ab Feuerungsanschluss): ca. 3,7 m
-
Einstecktiefe je Muffe: ca. 70 mm
-
Oberfläche: Edelstahl glänzend
Materialien & Verarbeitung
-
Materialstärke Innenrohr: 0,8 mm
-
Materialgüte Innenrohr: 1.4404 (V4A)
-
Materialgüte Außenrohr: 1.4301 (V2A)
-
Schweißmethode: Plasma, WIG verschweißt
-
Korrosionsklasse: V3
Betrieb & Sicherheit
-
Betriebsweise: Unterdruck
-
Dämmung: Mineralwolle
-
Dämmstärke: 30 mm
-
Temperaturklasse: Dauerbetriebstemperatur bis 600 °C
-
Rußbrandbeständigkeit: bis 1000 °C
-
Zugelassene Brennstoffe: feste Biobrennstoffe wie Holz, Briketts, Holzpellets, Gas, Flüssiggas, Erdgas und Heizöl
-
Freie Auskragung ab letztem Wandhalter: bis zu 3 m
-
Freie Auskragung zwischen zwei Wandhaltern: bis zu 4 m
-
Mindestabstand zu brennbaren Baustoffen: 50 mm
-
Zertifizierung: DOP EG-Leistungserklärung (gemäß Bauproduktenverordnung)
Lieferumfang – DW Edelstahlschornstein Bausatz Premium Plus (4,7 m):
-

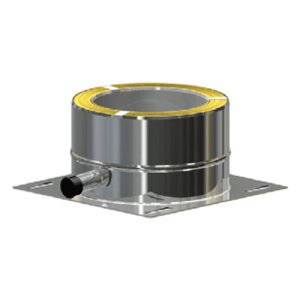

1 x Grundplatte mit seitlichem Kondensatablauf:
- Erstes Element beim Aufbau des Schornsteins
- Für Boden- und Wandmontage geeignet
-
Hinweis: Für Wandmontage wird eine Wandkonsole oder Wandstütze benötigt (separat erhältlich)
-
1 x Reinigungselement (Prüföffnung) mit Revisionskasten und Tür:
- Wird direkt über der Grundplatte montiert
- Ermöglicht Reinigung durch den Schornsteinfeger
-

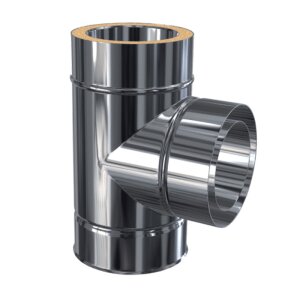

1 x T-Stück / Feuerungsanschluss 90°:
- Verbindet das Ofenrohr mit dem Schornstein
- Leitet Rauchgase sicher nach außen
-

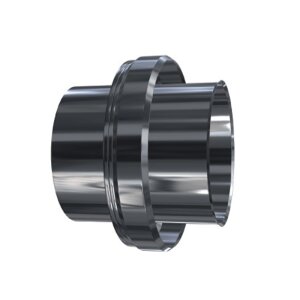

1 x Übergang EW auf DW (Abgaskupplung):
- Verbindung vom einwandigen zum doppelwandigen Rohr
- Optional: Doppelwandige Wanddurchführung mit integriertem Wandfutter (500 mm oder 1000 mm)
-
3 x Längenelement 1000 mm:
- werden mittels der Steckverbindung aufeinander gesetzt
- Erweiterbar mit weiteren Längenelementen (250 mm, 500 mm, 1000 mm – separat erhältlich)
-

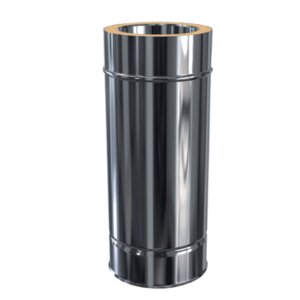

1 x Längenelement 500 mm:
- werden mittels der Steckverbindung aufeinander gesetzt
-

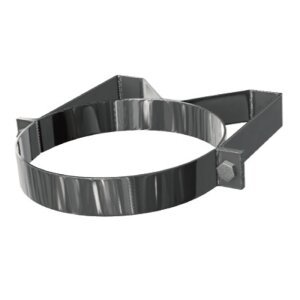

1 x Wandhalter 50 mm (starr):
- Zur sicheren Fixierung an der Fassade
-
1 x Wandrosette / Wandblende:
- Für sauberen Abschluss bei Mauerdurchführungen
-
1 x Mündungsabschluss konisch:
- Schützt vor Regen und Feuchtigkeitseintritt in die Dämmung
-
7 x Klemmbänder (breit) mit Doppel-Schnellspannverschluss:
- Zur stabilen Verbindung der Schornsteinelemente
-
Zertifizierungsunterlagen:
- 1 x EG-Leistungserklärung (DOP)
- 1 x Typenschild
