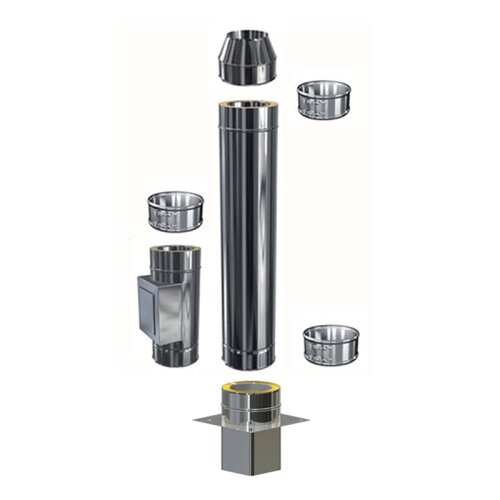

Edelstahl Schornsteinverlängerung Einschub eckig DW 113 mm 1,0 m mit zusätzlicher Prüföffnung / Mündungsabschluss konisch Premium Plus 0,8 mm

Edelstahl Schornsteinverlängerung / Kaminerhöhung
Doppelwandig 30 mm Isolierung
Durchmesser DW 113 mm
Einschub eckig 113 mm x 113 mm
Materialstärke 0,8 mm
Gesamthöhe inkl. Reinigungskasten 1,5 m
Dauerbetriebstemperatur bis zu 600° C
Rußbrandbeständig bis zu 1000° C
Freie Auskragung 3 Meter
für Gas, Heizöl, Holz, Pellets, Kohle und feste Brennstoffe zugelassen
DOP EG-Leistungserklärung

Artikelnummer:	sodwsve-pr08-103210113
Kategorie:	Doppelwandige Schornsteinverlängerung / Kaminerhöhung
Hersteller:	Schornstein Olymp

405,95 €

inkl. 19% USt. ,

Durchmesser:
Höhe:
Prüföffnung:
Mündungsabschluss:
Ausführung / Materialstärke:

Stk

Lieferzeit: 2 - 3 Wochen (DE - Ausland abweichend)

Beschreibung
Technische Daten
Maße

Doppelwandige Edelstahl Schornsteinverlängerung Kaminerhöhung DW 113 mm mit eckigem Einschub

Doppelwandige Edelstahl Schornsteinverlängerung mit eckigem Einschub in wärmegedämmter Ausführung. Die Dämmstärke dieser Edelstahl Schornsteinverlängerung beträgt 30 mm. Der Innen- und Außenmantel ist aus hochlegiertem rostfreien, hoch- temperaturbeständigem und korrosionsbeständigem Edelstahl gefertigt. Der Einsatzbereich unserer Schornsteinerhöhung bezieht sich auf das Verlängern bestehender Schornsteinschächte um eine bessere Zugstärke zu erziehlen sowie abgetragagene Kamine wieder in Stand zu setzen um diese wieder im Betrieb nehmen zu können, auch kann mit dieser Schornsteinerhöhung verhindert werden das wenn sich ummittelbar dortneben ein andererer Schornstein befindet er sich das überstromen von Rauchgasen der Verbrennungsluft ansaugt.
Die Fertigung dieses Systems erfolgt industriell nach DIN EN ISO 9001 und ist durch das Materialprüfungsamt Nordrhein-Westfalen geprüft.

Auf Anfrage fertigen wir den Außenmantel dieser doppelwandigen Edelstahl Schornsteinverlängerung in den unten aufgeführten Ausführungen für Sie an:

Edelstahl matt
Edelstahl matt gebürstet
Edelstahl in V4A
RAL Pulverbeschichtet

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten	Ausführung Premium Plus 08
Material	Edelstahl
Edelstahl Optik	glänzend
Einstecktiefe Muffe	ca 70 mm
Materialstärke Innenrohr	0,8 mm
Werkstoff Materialgüte Innenrohr	1.4404 ( V4A )
Materialstärke Außenrohr	0,5 mm
Werkstoff Materialgüte Aussenrohr	1.4301 ( V2A )
Schweißmethode	Plasma, WIG vollverschweißt
Korrosionsklasse	V3
Betriebsweise	Unterdruck
Teparaturklasse	Betriebstemeratur bis 600° C
Rußbrandbeständigkeit	bis 1000° C
Dämmung	Mineralwolle
Dämmstärke	30 mm
geeignete Brenstoffart	Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
freie Auskragung ( frei stehend ) ab dem letzten Wandhalter ( Befestigung )	3 Meter
Abstand zu brennbaren Materialien ( Baustoffen )	50 mm
Zertifikat / Zulassung	ja, DOP EG- Leistungserklärung ( entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung )

Grundplatte für Kaminerhöhung mit Einschub eckig

Grundplatte für Kaminerhöhung Ø innen / außen	Gesamthöhe	Höhe ab Platte	Einschub Maß	Einschub Länge	Platte	Bohrlöcher (4 Stück) mm
DW 80 (80 mm / 140 mm)	300 mm	120 mm	80 x 80 mm	180 mm	190 mm x 190 mm	40 x 11 mm
DW 100 (100 mm / 160 mm)	300 mm	120 mm	100 x 100 mm	180 mm	210 mm x 210 mm	40 x 11 mm
DW 113 (113 mm / 173 mm)	300 mm	120 mm	113 x 113 mm	180 mm	223 mm x 223 mm	40 x 11 mm
DW 120 (120 mm / 180 mm)	300 mm	120 mm	120 x 120 mm	180 mm	230 mm x 230 mm	40 x 11 mm
DW 130 (130 mm / 190 mm)	300 mm	120 mm	130 x 130 mm	180 mm	240 mm x 240 mm	40 x 11 mm
DW 150 (150 mm / 210 mm)	300 mm	120 mm	150 x 150 mm	180 mm	260 mm x 260 mm	40 x 11 mm
DW 160 (160 mm / 220 mm)	300 mm	120 mm	160 x 160 mm	180 mm	270 mm x 270 mm	40 x 11 mm
DW 180 (180 mm / 240 mm)	300 mm	120 mm	180 x 180 mm	180 mm	290 mm x 290 mm	40 x 11 mm
DW 200 (200 mm / 260 mm)	300 mm	120 mm	200 x 200 mm	180 mm	310 mm x 310 mm	40 x 11 mm
DW 250 (250 mm / 310 mm)	300 mm	120 mm	250 x 250 mm	180 mm	360 mm x 360 mm	40 x 11 mm
DW 300 (300 mm / 360 mm)	300 mm	120 mm	300 x 300 mm	180 mm	410 mm x 410 mm	40 x 11 mm

DW Prüföffnung Reinigungskasten mit Tür
Gesamthöhe 500 mm
Innenmaß der Reinigungstür 120 mm x 180 mm

Klemmband breit mit 2-fach Schnellspannverschluss
Breite 84 mm

DW Mündungsabschluss konisch
Gesamthöhe 200 mm

Dieser Artikel besteht aus
