Leichtbauschornstein F90 Bausatz 5 Meter 130 mm

Leichtbau System Schornstein Bausatz
Höhe 5 Meter
Porenbeton Schachtformsteine
Feuerwiderstandsdauer 90 min.
Edelstahl Innenrohr DN 130 mm
Dauerbetriebstemperatur bis zu 450° C
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
für Gas, Heizöl, Holz, Pellets, Kohle zugelassen
allgemeine Bauaufsichtliche Zulassung

Leichtbau System Schornstein Bausatz
Höhe 5 Meter
Porenbeton Schachtformsteine
Feuerwiderstandsdauer 90 min.
Edelstahl Innenrohr DN 130 mm
Dauerbetriebstemperatur bis zu 450° C
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
für Gas, Heizöl, Holz, Pellets, Kohle zugelassen
allgemeine Bauaufsichtliche Zulassung

Artikelnummer:	so-gbls5-001
EAN:	4067611026191
Kategorie:	Leichtbauschornstein F90 Bausatz

1.429,65 €

inkl. 19% USt. ,

Lieferzeit: 2 - 3 Wochen (DE - Ausland abweichend)

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Durchmesser:

Sicher und flexibel bezahlen

Beschreibung
Technische Daten
Lieferumfang

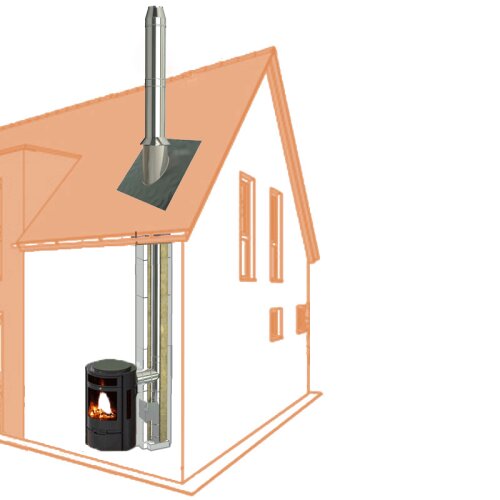

Leichtbau System Schornstein F90 5 Meter Bausatz Ø 130 mm

Leichtbau F90 Schornstein-System Ø 130 mm für den Betrieb von Feuerstätten im Unterdruckbereich.
Der Mantelstein ist aus Porenbeton der eine Feuerwiderstandsdauer von bis zu 90 Minuten hat (F90).
Das Edelstahl Innenrohr hat einen Durchmesser von DN 130 mm und kann eine Betriebstemperatur von bis zu 450° C und ist Rußbrandbeständig bis 1000° C.

Die Dämmschalen sind aus Mineralwolle und haben eine Dämmstärke von 25 mm.

Diese Leichtbauschacht Formteile sind mit handelsüblichen Werkzeugen einfach zu verarbeiten, so dass eine schnelle und einfache Montage sowie ein sicherer Stand gewährleistet ist.

Der hier aufgeführte Leichtbauschornstein verfügt über die Allgemeine bauaufsichtliche Zulassung Z-7.4-3494.

Wichtig zu wissen:

Bevor Sie mit der Modernisierung oder Aufbau des neuen Schornsteins planen, vorab mit Ihrem bevollmächtigten Bezirksschornsteinfeger-Meister Rücksprache zu halten.

Technische Daten Innenrohr
Edelstahlschornstein einwandig

Durchmesser 130 mm
Gesamthöhe 5 Meter
Einstecktiefe Muffe ca. 70 mm
Material Edelstahl (V4A)
Materialstärke 0,6 mm
Werkstoff Materialgüte 1.4404 (AISI 316L)
Schweißmethode Plasma, WIG vollverschweißt
Korrosionsklasse V3
Betriebsweise Unterdruck
Temperaturklasse T450
Rußbrandbeständig bis 1000° C
geeignete Brennstoffart Gas / Heizöl / Holz / Pellets / Kohle
Dämmschale 25 mm Mineralwolle
Zertifikat / Zulassung DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)

Technische Daten Leichtbau Formstein (Mantelstein)

Höhe 500 mm
Außenmaß 300 x 300 mm
Innenmaß 200 x 200 mm
Zertifikat / Zulassung allgemeine Bauaufsichtliche Zulassung

1 x Grundplatte 50 mm
10 x Mantelsteine (H 500 mm)
1 x Kleber (Sack a 14,5 kg)
5 x DN 130 mm Dämmschale (L 1000 mm)

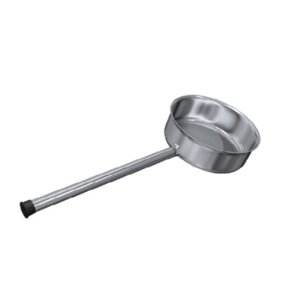

1 x DN 130 mm Kondensatschale mit Ablauf
1 x DN 130 mm KPR-FU Reinigungselement (Prüföffnung) mit Kasten und Tür
1 x DR Edelstahl Tür 120 mm x 180 mm

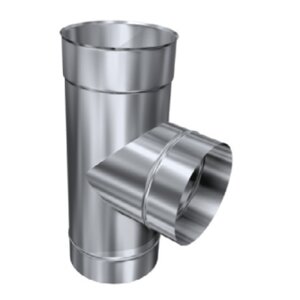

1 x DN 130 mm TR Feuerungsanschluss 87 Grad (T-Stück 87°)

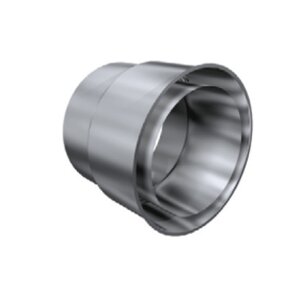

1 x DN 130 mm Wandfutter OS2 L 100 mm
4 x DN 130 mm Längenelement (L 1000 mm)
1 x DN 130 mm Längenelement (L 500 mm)

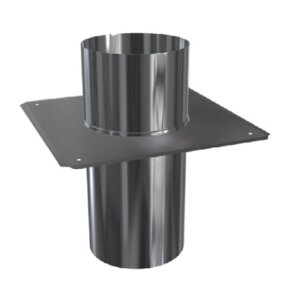

1 x DN 130 mm Schachtabdeckung DH-FU

Zertifizierungs Dokumente
1 x Allgemeine bauaufsichtliche Zulassungspapiere

Dieser Artikel besteht aus
