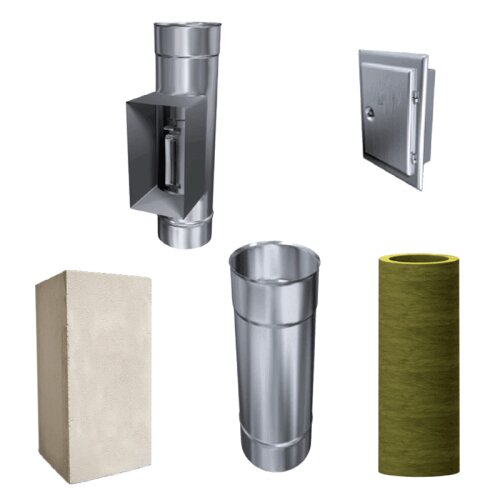

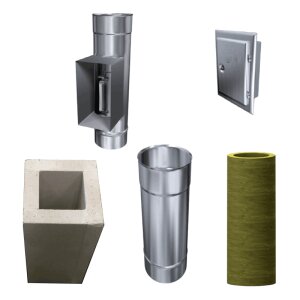

Leichtbauschacht F90 Schacht-Element mit Prüföffnung L500 Ø 200 mm

Leichtbau Schachtelement mit Prüföffnung
Porenbeton Schachtformstein
Feuerwiderstandsdauer 90 min.
Edelstahl Innenrohr DN 200 mm
Dauerbetriebstemperatur bis zu 450° C
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
für Gas, Heizöl, Holz, Pellets, Kohle zugelassen
allgemeine Bauaufsichtliche Zulassung

Leichtbau Schachtelement mit Prüföffnung
Porenbeton Schachtformstein
Feuerwiderstandsdauer 90 min.
Edelstahl Innenrohr DN 200 mm
Dauerbetriebstemperatur bis zu 450° C
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
für Gas, Heizöl, Holz, Pellets, Kohle zugelassen
allgemeine Bauaufsichtliche Zulassung

Artikelnummer:	so-lb500r-200
EAN:	4067611026467
Kategorie:	Leichtbauschornstein F90 Einzelteile

262,90 €

inkl. 19% USt. ,

Lieferzeit: 2 - 3 Wochen (DE - Ausland abweichend)

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Durchmesser:

Sicher und flexibel bezahlen

Beschreibung
Technische Daten
Lieferumfang

F90 Schachtelement 500 mm mit Prüföffnung Ø 200 mm

Leichtbau F90 Schachtelement 500 mm mit Prüföffnung der Mantelstein ist aus Porenbetonstein der eine Feuerwiderstandsdauer von bis zu 90 Minuten Stand hält.
Das Innen liegende Rohr ist aus Edelstahl V4A und kann eine Betriebstemperatur von bis zu 450° C erreichen und ist ausbrandsicher bis zu 1000° C.
Die Dämmschalen sind aus Mineralwolle und haben eine Dämmstärke von 25 mm.

Die Be- und Verarbeitung dieser Leichtbauschacht Formteile sind mit handelsüblichen Werkzeugen einfach zu verarbeiten, so dass eine schnelle und einfache Montage sowie ein sicherer Stand gewährleistet ist.

Hinweis:
Technischen Daten sowie im Lieferumfang enthaltene Bauteile können Sie oben entnehmen.

Technische Daten	Innenrohr Edelstahlschornstein einwandig
Durchmesser	Ø 200 mm
Längenelement Prüföffnung Tür Innenmaß	250 mm 400 mm 120 x 180 mm
Einstecktiefe Muffe	ca. 70 mm
Material	Edelstahl (V4A)
Materialstärke	0,6 mm
Werkstoff Materialgüte	1.4404 (AISI 316L)
Schweißmethode	Plasma, WIG vollverschweißt
Korrosionsklasse	V3
Betriebsweise	Unterdruck
Temperaturklasse	T450
Rußbrandbeständigkeit	bis 1000° C
geeignete Brennstoffart	Gas / Heizöl / Holz / Pellets / Kohle
Dämmschale	Mineralwolle
Dämmstärke	25 mm
Zertifikat / Zulassung	ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
Technische Daten	Leichtbau Formstein (Mantelstein)
Höhe	250 mm
Außenmaß	400 mm x 400 mm
Innenmaß	280 mm
Zertifikat / Zulassung	allgemeines Bauaufsichtliches Zeugnis Nr. P-MPA-E97-030 allgemeine Bauaufsichtliche Zulassung Z-7.1-3048

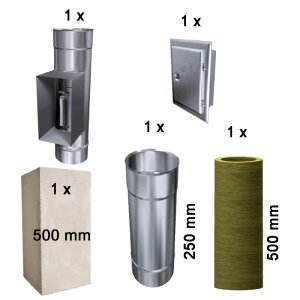

2 x Mantelsteine (H 250 mm)
1 x DN 200 mm Dämmschale (L 500 mm)
1 x DN 200 Edelstahl Längenelement (L 250 mm)

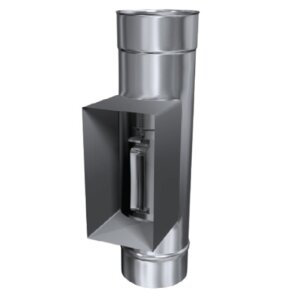

1 x DN 200 mm Edelstahl Prüföffnung (L 400 mm)
1 x DN Edelstahl Tür 120 x 180 mm

Zertifizierungs Dokumente
1 x allgemeine Bauaufsichtliche Zulassungspapiere

Dieser Artikel besteht aus
