Edelstahlschornstein Feuerungsanschluss 90° DW 100 mm Standard Plus 0,5 mm

Artikelnummer: so-dwht05-11100

  • Doppelwandiger Feuerungsanschluss 90°
  • Durchmesser DW 100 mm
  • Materialstärke 0,5 mm
  • Edelstahllegierung 1.4521 (AISI 444)
  • Dämmstärke 30 mm Mineralwolle
  • Dauerbetriebstemperatur bis zu 600° C
  • Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
  • für Gas, Heizöl und Holz zugelassen
  • DOP EG-Leistungserklärung
Durchmesser
Ausführung / Materialstärke

64,25 €

inkl. 19% USt. , zzgl. Versand (Paketversand)

Lieferzeit: 21 - 30 Werktage


Kategorie: Feuerungsanschlüsse / T-Stücke

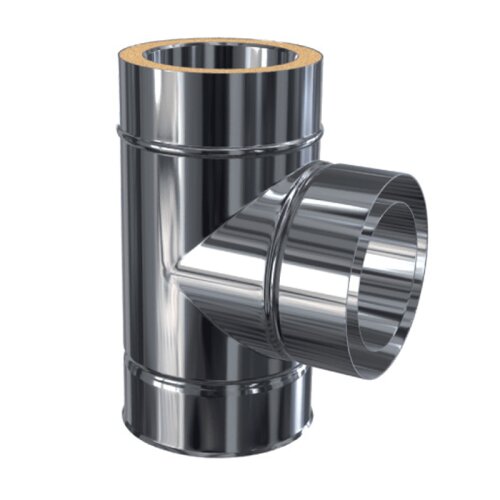

Edelstahlschornstein  T-Anschluss / Feuerungsanschluss 90° DW Ø 100 mm Standard Plus 0,5 mm

wird in der Regel oberhalb der Reinigung / Prüfföffnung montiert.
Das T-Stück 90° sorgt dafür, dass die Rauchgase der Feuerstelle über das angeschlossene einwandige Rauchrohr, von innen nach
außen über den Schornstein ins Freie geführt werden.

Hinweis:
Das erforderliche Klemmband ist im Lieferumfang nicht enthalten.
(optional erhältlich unter DW Einzelteile / Verbindungsschellen / Klemmband)

Technische Daten
Ausführung
Standard Plus 05
Durchmesser innen / außen
100 mm / 160 mm

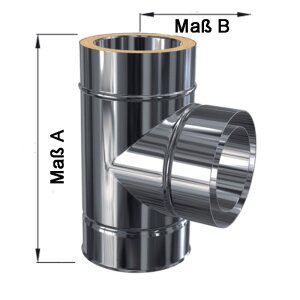

Gesamthöhe Maß A
siehe oben Abb. Bild 2
400 mm
Maß B
mitte Feuerungsanschluss 90°
bis Stutzen Feuerungsanschluß
siehe oben Abb. Bild 2
170 mm
Einstecktiefe Muffe
ca. 70 mm
Schornstein Optik
Edelstahl glänzend
Materialstärke Innenrohr
0,5 mm
Werkstoff Materialgüte Innenrohr
1.4521 (V2A)
Werkstoff Materialgüte Außenrohr
1.4509 (V2A)
Schweißmethode
Plasma, WIG punktgeschweißt
Korrosionsklasse
V2
Betriebsweise
Unterdruck
Dämmung
Mineralwolle
Dämmstärke
30 mm
Temperaturklasse
Betriebstemperatur bis 600° C
Rußbrandbeständigkeit
bis 1000° C
geeignete Brennstoffart
Gas / Heizöl / Holz
Abstand zu brennbaren Materialien (Baustoffen)
50 mm
Zertifikat / Zulassung
ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
