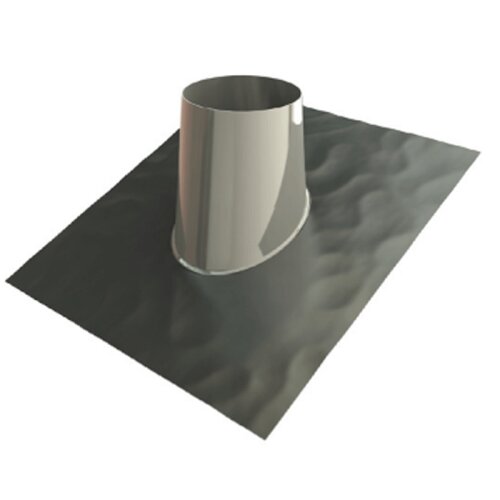

Edelstahlschornstein doppelwandig Dachdurchführung 5°-20° mit Bleirand DW Ø 200 mm
Durch diese Edelstahl Dachdurchführung mit Bleimantel, für Ziegel-Dächer mit einer Dachneigung von 5°-20° wird der doppelwandige Edelstahlschornstein mit einer Dämmung von 30 mm durch das Dach geführt. Die lichte Weite der Dachdurchführung ist immer 20 mm größer als der Außendurchmesser des doppelwandigen Edelstahlschornsteins, dadurch entsteht rundherum ein Ringspalt. Dieser muss mit einem Wetterkragen abgedichtet werden, damit kein Regenwasser am Schornstein hinunterläuft.
Durch die Flexibilität des Bleis, lässt sich die Bleiummantlung einfach und problemlos am Dach anpassen, so das die Dichtigkeit des Dachs gewährleistet ist.
Um die erforderlichen 50 mm Abstand zu brennbaren Materialien einzuhalten, wird der Kreisausschnitt an der Unterseite der Dachdurchführung 50 mm größer ausgeschnitten. Um diesen Ausschnitt abzudecken, wird eine Deckenblende hinterlüftet benötigt, damit es auch zu keiner Wärmestauung kommt.
Hinweis:
Der Wetterkragen und die Deckenblende sind im Lieferumfang nicht enthalten, optional unter dieser Kategorie Abdeckblenden (Wand- und Deckenblenden) erhältlich.
Angaben zur Produktsicherheit
Herstellerinformationen:
Schornstein Olymp
Zechenstr. 27
Nordrhein-Westfalen
Herten, Deutschland, 45699
info@schornstein-olymp.de
https://www.schornstein-olymp.de
|
Technische Daten
|
DW 200 Edelstahl Dachdurchführung mit Blei 5° - 20°
|
|
Material
|
|
|
|
|
|
Werkstoff Materialgüte
|
|
|
|
|
|
|
|
|
|
|

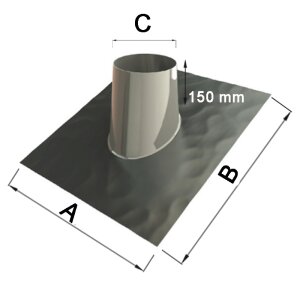

Länge Bleimantel Maß B
Siehe Abb oben Bild 2
|
|
Lochausschnitt Maß C
Siehe Abb oben Bild 2
|
|
|
Zertifikat / Zulassung
|
ja, DOP EG-Leistungserklärung
(entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|
