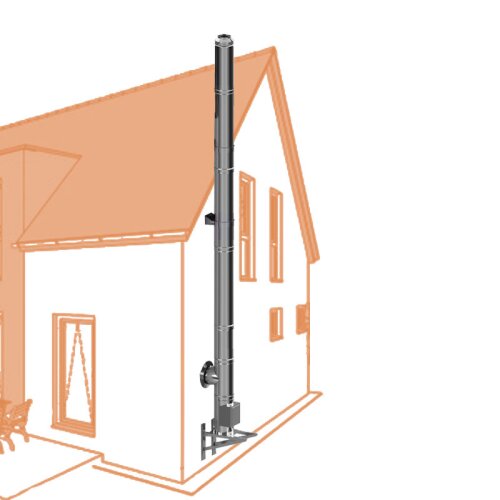

Edelstahlschornstein Bausatz doppelwandig DW 80 mm 3,2 m Standard 0,5 mm

Doppelwandiger Edelstahlschornstein DW 80 mm – ideal für kompakte Feuerstätten
Außendurchmesser 140 mm dank 30 mm Mineralwolle-Dämmung
Für Innen- & Außenmontage geeignet – vielseitig einsetzbar
Zugelassen für Gas, Heizöl und naturbelassenes Holz
Temperaturbeständig bis 600 °C, rußbrandgeprüft bis 1000 °C
Freistehend bis 3 m ab letztem Befestigungspunkt
Schnelle Montage durch Stecksystem mit Klemmbändern
Systemhöhe: 3,2 m, wirksame Höhe ca. 2,2 m
Zertifiziert nach EN 1856-1, mit DOP EG-Leistungserklärung

Doppelwandiger Edelstahlschornstein DW 80 mm – ideal für kompakte Feuerstätten
Außendurchmesser 140 mm dank 30 mm Mineralwolle-Dämmung
Für Innen- & Außenmontage geeignet – vielseitig einsetzbar
Zugelassen für Gas, Heizöl und naturbelassenes Holz
Temperaturbeständig bis 600 °C, rußbrandgeprüft bis 1000 °C
Freistehend bis 3 m ab letztem Befestigungspunkt
Schnelle Montage durch Stecksystem mit Klemmbändern
Systemhöhe: 3,2 m, wirksame Höhe ca. 2,2 m
Zertifiziert nach EN 1856-1, mit DOP EG-Leistungserklärung

Artikelnummer:	sogbdwht0532080
EAN:	4067611023701
Kategorie:	Doppelwandige Edelstahlschornsteine Bausätze
Hersteller:	Schornstein Olymp

421,30 €

inkl. 19% USt. ,

Lieferzeit: 2 - 3 Wochen (DE - Ausland abweichend)

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Ausführung / Materialstärke:
Höhe:

Sicher und flexibel bezahlen

Doppelwandiger Edelstahlschornstein DW 80 mm – Bausatz Standard 3,2 m Höhe

Der doppelwandige Edelstahlschornstein DW 80 mm in der Ausführung Standard 05 eignet sich hervorragend für den Anschluss kleiner Holzöfen oder kompakter Kaminanlagen. Mit einer Gesamthöhe von 3,2 m (im unmontierten Zustand) und der bewährten Steckverbindung mit Klemmbändern ist dieser Bausatz die ideale Lösung für eine einfache und sichere Montage – sowohl im Innen- als auch Außenbereich.

Optimale Dämmung für sicheren Betrieb

Eine durchgängige 30 mm starke Mineralwolle-Dämmung zwischen Innen- und Außenrohr sorgt für thermische Stabilität, verhindert Abgasverluste und garantiert auch bei hohen Temperaturen einen stabilen Zug und zuverlässigen Betrieb.

Technische Merkmale im Überblick:

DW-Innendurchmesser: 80 mm
Außendurchmesser: 140 mm durch 30 mm Dämmstärke
Gesamthöhe: 3,2 m (im unmontierten Zustand)
Wirksame Aufbauhöhe (montiert): ca. 2,2 m
Materialstärke Innenrohr: 0,5 mm (V2A, 1.4521)
Dauerbetrieb: bis 600 °C
Ausbrandsicherheit: bis 1000 °C geprüft
Montage: mit Stecksystem und Edelstahl-Klemmbändern
Zertifiziert: EN 1856-1 inkl. DOP-Leistungserklärung
Freistehend: bis 3 m ab letztem Befestigungspunkt
Geeignet für: naturbelassenes Holz, Gas, Flüssiggas, Erdgas, Heizöl (nicht für Pellets)

Hinweis zur Brennstoffzulassung:

Die hier angebotene Standard-Ausführung ist nicht für den Einsatz mit Pelletöfen zugelassen. Für den Betrieb mit Pellets ist ausschließlich unsere Premium-Serie vorgesehen, da sie über eine höhere Materialqualität verfügt.

Verfügbare Oberflächen auf Anfrage:

Edelstahl matt
Gebürstet matt
V4A Edelstahl poliert
RAL-pulverbeschichtet (matt oder glänzend)

Erweiterbares Zubehörsortiment:

Passende Wandhalter, Bögen, Mündungen, Dachdurchführungen und weiteres Zubehör zur Erweiterung des Systems finden Sie hier im Zubehörbereich unseres Shops.

Wichtige Hinweise zur Planung:

DW = Innendurchmesser: 80 mm
Außendurchmesser: 140 mm (durch 30 mm Dämmstärke)
Gesamthöhe: gemessen von der Grundplatte bis zur Mündung – im unmontierten Zustand
Einstecktiefe: Pro Verbindung ca. 70 mm einplanen
Mindestabstand zu brennbaren Baustoffen: 50 mm
Vor der Montage: Bitte Rücksprache mit dem zuständigen Schornsteinfegermeister halten – dieser prüft die baulichen Voraussetzungen und erteilt die Genehmigung

Mit dem DW 80 mm Standard Schornsteinbausatz setzen Sie auf langlebige Qualität, geprüfte Sicherheit und eine praxisbewährte Lösung für holzbefeuerte Einzelöfen im Innen- oder Außenbereich.

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten – DW 80 mm Standard (3,2 m)

Ausführung: Standard 05
Innendurchmesser / Außendurchmesser: Ø 80 mm / 140 mm
Gesamthöhe (unmontiert): 3,2 m
Wirksame Höhe (ab Feuerungsanschluss): ca. 2,2 m
Einstecktiefe je Muffe: ca. 70 mm
Oberfläche: Edelstahl glänzend

Materialien & Verarbeitung

Materialstärke Innenrohr: 0,5 mm
Materialgüte Innenrohr: 1.4521 (V2A)
Materialgüte Außenrohr: 1.4509 (V2A)
Schweißmethode: Plasma, WIG punktgeschweißt
Korrosionsklasse: V2

Betrieb & Sicherheit

Betriebsweise: Unterdruck
Dämmung: Mineralwolle
Dämmstärke: 30 mm
Temperaturklasse: Dauerbetriebstemperatur bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe: naturbelassenes Holz, Gas, Flüssiggas, Erdgas, Heizöl
Freie Auskragung ab letztem Wandhalter: bis zu 3 m
Freie Auskragung zwischen zwei Wandhaltern: bis zu 4 m
Mindestabstand zu brennbaren Baustoffen: 50 mm
Zertifizierung: DOP EG-Leistungserklärung (gemäß Bauproduktenverordnung)

Lieferumfang – DW Edelstahlschornstein Bausatz (3,2 m):

1 x Grundplatte mit seitlichem Kondensatablauf:
- Erstes Element beim Aufbau des Schornsteins
- Für Boden- und Wandmontage geeignet
- Hinweis: Für Wandmontage wird eine Wandkonsole oder Wandstütze benötigt (separat erhältlich)
1 x Reinigungselement (Prüföffnung) mit Revisionskasten und Tür:
- Wird direkt über der Grundplatte montiert
- Ermöglicht Reinigung durch den Schornsteinfeger
1 x T-Stück / Feuerungsanschluss 90°:
- Verbindet das Ofenrohr mit dem Schornstein
- Leitet Rauchgase sicher nach außen
1 x Übergang EW auf DW (Abgaskupplung):
- Verbindung vom einwandigen zum doppelwandigen Rohr
- Optional: Doppelwandige Wanddurchführung mit integriertem Wandfutter (500 mm oder 1000 mm)
2 x Längenelement 1000 mm:
- werden mittels der Steckverbindung aufeinander gesetzt
- Erweiterbar mit weiteren Längenelementen (250 mm, 500 mm, 1000 mm – separat erhältlich)
1 x Wandhalter 50 mm (starr):
- Zur sicheren Fixierung an der Fassade
1 x Wandrosette / Wandblende:
- Für sauberen Abschluss bei Mauerdurchführungen
1 x Mündungsabschluss konisch:
- Schützt vor Regen und Feuchtigkeitseintritt in die Dämmung
5 x Klemmbänder (schmal) mit Schnellspannverschluss:
- Zur stabilen Verbindung der Schornsteinelemente
Zertifizierungsunterlagen:
- 1 x EG-Leistungserklärung (DOP)
- 1 x Typenschild
