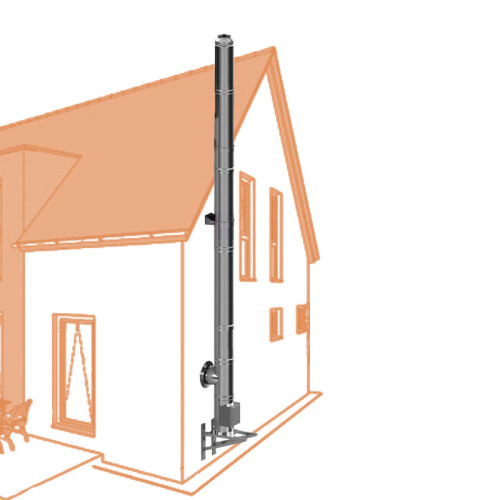

Edelstahlschornstein Bausatz doppelwandig DW 160 mm 7,7 m Premium 0,6 mm

Edelstahlschornstein Bausatz DW 160 mm
Gesamthöhe 7,7 m
Materialstärke Innenrohr 0,6 mm
Edelstahllegierung Innenrohr 1.4404 (AISI 316L)
Dämmstärke 30 mm Mineralwolle
Dauerbetriebstemperatur bis zu 600° C
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
DOP EG-Leistungserklärung

Edelstahlschornstein Bausatz DW 160 mm
Gesamthöhe 7,7 m
Materialstärke Innenrohr 0,6 mm
Edelstahllegierung Innenrohr 1.4404 (AISI 316L)
Dämmstärke 30 mm Mineralwolle
Dauerbetriebstemperatur bis zu 600° C
Ausbrandsicherheit bis zu 1000° C (Rußbrandbeständig)
Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
DOP EG-Leistungserklärung

Artikelnummer:	sogbdwpr0677160
EAN:	4067611029086
Kategorie:	Doppelwandige Edelstahlschornsteine Bausätze
Hersteller:	Schornstein Olymp

1.236,00 €

inkl. 19% USt. ,

Lieferzeit: 2 - 3 Wochen (DE - Ausland abweichend)

Ausführung wählen

Wählen Sie die gewünschte Ausführung aus.

Ausführung / Materialstärke:
Höhe:

Sicher und flexibel bezahlen

Edelstahlschornstein Bausatz doppelwandig DW 160 7,7 m Premium 0,6 mm

Doppelwandiger Edelstahlschornstein im Ø 160 mm, mit einer Materialstärke des Innenrohres von 0,6 mm.
Durch die Verwendung hochwertiger Edelstahllegierung erfüllt er die Korrosionsklasse V3.
Zudem verfügt der Edelstahlschornstein, zwischen dem Außen- und Innenrohr, über eine Dämmung aus 30 mm starker Mineralwolle auf ganzer Länge. Somit kommt der Edelstahlschornstein schnell auf Betriebstemperatur und gute Brennwerte sind gewährleistet. Zugelassen ist er für Öl, Gas, Holz, Pellets und Kohle bis zu einer Dauerbetriebstemperatur von 600 °C im Unterdruckbetrieb und Ausbrandsicher bis zu 1000 °C.
Er hat die Zulassung ab der letzten Halterung (Befestigungspunkt) bis zu 3 m frei zu stehen.
Geprüft ist der Edelstahlschornstein durch den TÜV/ Materialprüfungsamt Nordrhein-Westfalen.

Durch seine Elementbauweise erlaubt er eine schnelle und unkomplizierte Montage. Alle benötigen Klemmbänder, für eine sichere Verbindung der Schornsteinelemente sind im Lieferumfang enthalten.

Hinweis:
Der angegebene DW Durchmesser bezieht sich auf das Innenrohr des Schornsteinsystems.
Bei der Gesamthöhe handelt es sich, von der Grundplatte bis zum Mündungsabschluss im nicht montiertem Zustand. Bitte berücksichtigen Sie eine Einstecktiefe von 70 mm bei jeder einzelnen Verbindung (Schornstein Einzelbauteil).

Angaben zur Produktsicherheit

Herstellerinformationen:

G. Frascella GmbH
Bergstr. 60 - 62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
https://www.schornstein-olymp.de

Technische Daten	Ausführung Premium 06
Durchmesser innen / außen	Ø 160 mm / 220 mm
Gesamthöhe	7,7 m
wirksame Höhe (ab Rauchaustritt /Feuerungsanschluss)	ca. 7,0 m
Einstecktiefe Muffe	70 mm
Schornstein Optik	Edelstahl glänzend
Materialstärke Innenrohr	0,6 mm
Werkstoff Materialgüte Innenrohr	1.4404 (V4A)
Werkstoff Materialgüte Außenrohr	1.4301 (V2A)
Schweißmethode	Plasma, WIG vollverschweißt
Korrosionsklasse	V3
Betriebsweise	Unterdruck
Dämmung	Mineralwolle
Dämmstärke	30 mm
Temperaturklasse	Betriebstemperatur bis 600° C
Rußbrandbeständigkeit	bis 1000° C
geeignete Brennstoffart	Gas / Heizöl / Holz / Pellets / Kohle / feste Brennstoffe
freie Auskragung (frei stehend) ab dem letzten Wandhalter (Befestigung)	3 m
freie Auskragung zwischen zwei Wandhalter	4 m
Abstand zu brennbaren Materialien (Baustoffen)	50 mm
Zertifikat / Zulassung	ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung

1 x Grundplatte mit Kondensatablauf seitlich
ist das erste Bauteil beim Aufbau eines Schornsteins, es ist für die Bodenmontage sowie für
die Wandmontage geeignet. (Für die Wandmontage wird eine Wandkonsole oder Wandstütze benötigt, optional erhältlich)

1 x Reinigungselement (Prüföffnung) mit Kasten u. Tür
wird generell über die Grundplatte montiert. Von dort aus kann Ihr Schornsteinfeger die durch die Heizperiode angesammelten
Rußverschmutzungen problemlos reinigen und diese aus der Grundplatte Ihres Schornsteins entfernen.

1 x T-Anschluss / Feuerungsanschluss 90 Grad
wird in der Regel oberhalb der Reinigung / Prüföffnung montiert.
Das T-Stück 90° sorgt dafür, dass die Rauchgase der Feuerstelle über das angeschlossene einwandige Rauchrohr, von innen nach
außen über den Schornstein ins Freie geführt werden.

1 x Abgaskupplung Übergang EW-DW
wird benötigt um eine Verbindung, von einem doppelwandigen Rohr auf das einwandige Rauchrohr zu schaffen.
(optional erhältlich, doppelwandige Wanddurchführung mit integriertem Wandfutter in den Längen 500 mm und 1000 mm)

6 x Längenelement 1000 mm
1 x Längenelement 500 mm
werden mittels der Steckverbindung aufeinander gesetzt um die gewünschte Höhe zu erreichen.
(Jederzeit erweiterbar in den Längen 250 mm, 500 mm und 1000 mm optional)

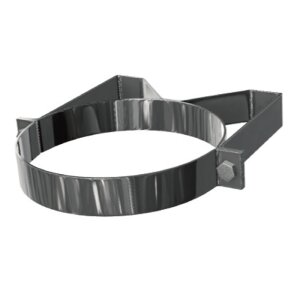

2 x Wandhalter 50 mm starr
dient um den Edelstahlschornstein an die Wand zu fixieren.

1 x Wandrosette / Wandblende
um einen sauberen Abschluss an der Wand zu erreichen, falls eine Kernbohrung am Mauerwerk vorgenommen wurde.

1 x Mündungsabschluss konisch
dient zum Schutz vor Feuchtigkeit oder Niederschlag der in die Dämmung eindringen könnte.

10 x Klemmbänder breit mit Doppel Schnellspannverschluss
um die ineinander zusammengesteckten Edelstahlschornstein Elemente zu stabilisieren.

Zertifizierungs Dokumente
1 x EG-Leistungserklärung, DOP
1 x Typenschild
