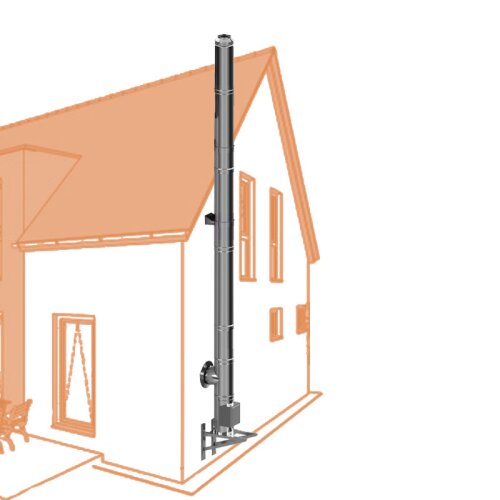

Edelstahlschornstein Bausatz doppelwandig DW 150 5,2 m Standard Plus 0,5 mm
Doppelwandiger Edelstahlschornstein im Ø 150 mm, mit einer Materialstärke des Innenrohres von 0,5 mm.
Durch die Verwendung hochwertiger Edelstahllegierung erfüllt er die Korrosionsklasse V2.
Zudem verfügt der Edelstahlschornstein, zwischen dem Außen- und Innenrohr, über eine Isolierung aus 30 mm starker Mineralwolle auf ganzer Länge. Somit kommt der Edelstahlschornstein schnell auf Betriebstemperatur und gute Brennwerte sind gewährleistet. Zugelassen ist er für Öl, Gas und Holz bis zu einer Dauerbetriebstemperatur von 600 °C im Unterdruckbetrieb und Ausbrandsicher bis zu 1000 °C.
Er hat die Zulassung ab der letzten Halterung (Befestigungspunkt) bis zu 3 m frei zu stehen.
Geprüft ist der Edelstahlschornstein durch den TÜV/ Materialprüfungsamt Nordrhein-Westfalen.
Durch seine Elementbauweise erlaubt er eine schnelle und unkomplizierte Montage. Alle benötigen Klemmbänder, für eine sichere Verbindung der Schornsteinelemente sind im Lieferumfang enthalten.
Hinweis:
Der angegebene DW Durchmesser bezieht sich auf das Innenrohr des Schornsteinsystems.
Bei der Gesamthöhe handelt es sich, von der Grundplatte bis zum Mündungsabschluss im nicht montiertem Zustand. Bitte berücksichtigen Sie eine Einstecktiefe von 70 mm bei jeder einzelnen Verbindung (Schornstein Einzelbauteil).
|
Technische Daten
|
Ausführung
Standard Plus 05
|
|
Durchmesser innen / außen
|
Ø 150 mm / 210 mm
|
|
|
5,2 m
|
wirksame Höhe
(ab Rauchaustritt /Feuerungsanschluss)
|
|
|
|
|
|
|
|
|
|
|
Werkstoff Materialgüte Innenrohr
|
|
Werkstoff Materialgüte Außenrohr
|
|
|
|
Plasma, WIG punktgeschweißt
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Betriebstemperatur bis 600° C
|
|
|
|
|
|
|
freie Auskragung (frei stehend) ab dem letzten Wandhalter (Befestigung)
|
|
freie Auskragung zwischen zwei Wandhalter
|
|
Abstand zu brennbaren Materialien (Baustoffen)
|
|
|
|
ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|
1 x Grundplatte mit Kondensatablauf seitlich
ist das erste Bauteil beim Aufbau eines Schornsteins, es ist für die Bodenmontage sowie für
die Wandmontage geeignet. (Für die Wandmontage wird eine Wandkonsole oder Wandstütze benötigt, optional erhältlich)
1 x Reinigungselement (Prüföffnung) mit Kasten u. Tür
wird generell über die Grundplatte montiert. Von dort aus kann Ihr Schornsteinfeger die durch die Heizperiode angesammelten
Rußverschmutzungen problemlos reinigen und diese aus der Grundplatte Ihres Schornsteins entfernen.
1 x T-Anschluss / Feuerungsanschluss 90 Grad
wird in der Regel oberhalb der Reinigung / Prüföffnung montiert.
Das T-Stück 90° sorgt dafür, dass die Rauchgase der Feuerstelle über das angeschlossene einwandige Rauchrohr, von innen nach
außen über den Schornstein ins Freie geführt werden.
1 x Abgaskupplung Übergang EW-DW
wird benötigt um eine Verbindung, von einem doppelwandigen Rohr auf das einwandige Rauchrohr zu schaffen.
(optional erhältlich, doppelwandige Wanddurchführung mit integriertem Wandfutter in den Längen 500 mm und 1000 mm)
4 x Längenelement 1000 mm
werden mittels der Steckverbindung aufeinander gesetzt um die gewünschte Höhe zu erreichen.
(Jederzeit erweiterbar in den Längen 250 mm, 500 mm und 1000 mm optional)
1 x Wandhalter 50 mm starr
dient um den Edelstahlschornstein an die Wand zu fixieren.
1 x Wandrosette / Wandblende
um einen sauberen Abschluss an der Wand zu erreichen, falls eine Kernbohrung am Mauerwerk vorgenommen wurde.
1 x Mündungsabschluss konisch
dient zum Schutz vor Feuchtigkeit oder Niederschlag der in die Dämmung eindringen könnte.
7 x Klemmbänder schmal Schnellspannverschluss
um die ineinander zusammengesteckten Edelstahlschornstein Elemente zu stabilisieren.
Zertifizierungs Dokumente
1 x EG-Leistungserklärung, DOP
1 x Typenschild
