Edelstahl LAS konzentrisch T-Stück 90° mit Revi + Kondensat + Meßstutzen DN 100/150 mm 0,5 mm

Artikelnummer: so-5lasafkrmodps90-100150

  • T-Stück 90° mit Revision, Kondensat und Meßstuzen
  • für konzentrische Luft-Abgas-Systeme
  • im Überdruckbetrieb bis 200Pa
  • Durchmesser 100/150 mm
  • Materialstärke 0,5 mm
  • max. Betriebstemperatur bis zu 200° C
  • für Gas und Heizöl zugelassen
  • DOP EG-Leistungserklärung
Ausführung
Durchmesser
Materialstärke

116,40 €

inkl. 16% USt. , zzgl. Versand (Paketversand)

Lieferzeit: 6 - 10 Werktage


Kategorie: Konzentrische LAS Schornstein Einzelteile

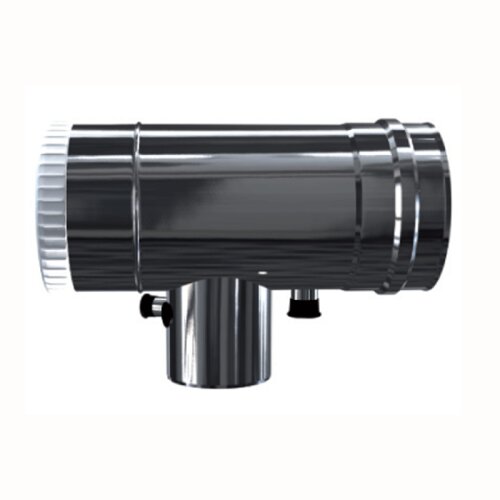

Edelstahl T-Stück 90° mit Revision, Kondensat und Meßstutzen für konzentrisches Luft-Abgas-System Ø 100/150 mm

Konzentrisches LAS T-Stück 90° mit Revisionsöffnung, Kondensatablauf und Meßstutzen für den direkten Anschluss an das Brennwertgerät mit geschlossener Brennkammer.
Durch die zwei ineinander verlaufende Rohrelemente in voneinander getrennten Kanälen werden jeweils die Abgase nach Außen abgeleitet und die Verbrennungsluft dem Wärmeerzeuger zugeführt.

Hinweis:
Der angegebene Durchmesser bezieht sich auf das Innen- und Außenrohr des Luft Abgas Schornsteinsystems.
Bitte berücksichtigen Sie eine Einstecktiefe von 60 mm bei jeder einzelnen Verbindung (Schornstein Einzelbauteil).

Technische Daten
LAS T-Stück 90°
mit Revision + Kondensat + Meßstutzen
0,5 mm
Durchmesser innen / außen
100/150 mm

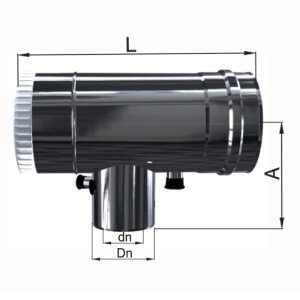

Maß L
siehe oben Abb. Bild 2
360 mm
Maß A
siehe oben Abb. Bild 2
180 mm
Einstecktiefe Muffe
ca. 60 mm
Material
Edelstahl glänzend
Materialstärke Innenrohr
0,5 mm
Materialstärke Außenrohr
0,5 mm
Werkstoff Materialgüte Innenrohr
1.4521
Werkstoff Materialgüte Außenrohr
1.4509
Schweißmethode
Plasma, WIG punktgeschweißt
Korrosionsklasse
V2
Betriebsweise
Überdruck-200Pa
Temperaturklasse
T200
Betriebstemperatur
max. bis 200° C
Dichtung
nach EN 14241-1
geeignete Brennstoffart
Gas / Heizöl
Zertifikat / Zulassung
ja, DOP EG-Leistungserklärung (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
