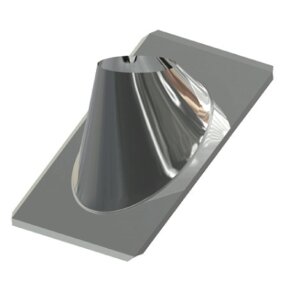

Edelstahlschornstein doppelwandig DW Ø 180 mm Dachdurchführung 35°-50°
Mit dieser Dachdurchführung aus Edelstahl mit einer Dachneigung von 35°-50° wir der doppelwandige Edelstahlschornstein mit einer Dämmung von 30 mm durch das Dach (nicht für Ziegeldächer geeignet) geführt. Die lichte Weite der Dachdurchführung ist immer 20 mm größer als der Außendurchmesser des doppelwandigen Edelstahlschornsteins, dadurch entsteht rundherum ein Ringspalt. Dieser muss mit einem Wetterkragen abgedichtet werden, damit kein Regenwasser am Schornstein hinunterläuft.
Um die erforderlichen 50 mm Abstand zu brennbaren Materialien einzuhalten, wird der Kreisausschnitt an der Unterseite der Dachdurchführung 50 mm größer ausgeschnitten. Um diesen Ausschnitt abzudecken, wird eine Deckenblende hinterlüftet benötigt, damit es auch zu keiner Wärmestauung kommt.
Hinweis:
Der Wetterkragen und die Deckenblende sind im Lieferumfang nicht enthalten, optional unter dieser Kategorie Abdeckblenden (Wand- und Deckenblenden) erhältlich.
Auf Anfrage fertigen wir diese Dachdurchführung 35° - 50° in den unten aufgeführten Ausführungen für Sie an:
- Edelstahl matt
- Edelstahl matt gebürstet
- Edelstahl in V4A
- RAL Pulverbeschichtet
Angaben zur Produktsicherheit
Herstellerinformationen:
Schornstein Olymp
Zechenstr. 27
Nordrhein-Westfalen
Herten, Deutschland, 45699
info@schornstein-olymp.de
https://www.schornstein-olymp.de
|
Technische Daten
|
Edelstahl Dachdurchführung 35° - 50° DW 180
|
|
Material
|
|
|
|
|
|
Werkstoff Materialgüte
|
|
|
|
|
|
|
|

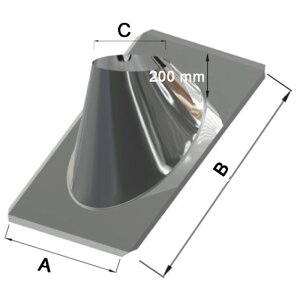

Platte Maß A
Siehe Abb oben Bild 2
|
|
Platte Maß B
Siehe Abb oben Bild 2
|
|
Lochausschnitt Maß C
Siehe Abb oben Bild 2
|
|
|
Zertifikat / Zulassung
|
ja, DOP EG-Leistungserklärung
(entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)
|
