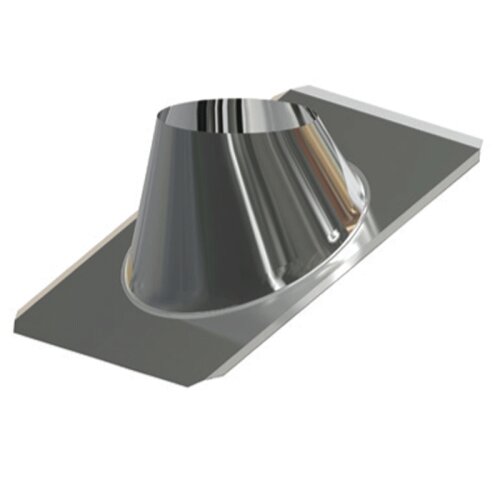

Edelstahl Dachdurchführung 20° - 35° DW 150 mm

Artikelnummer: so-dwuni-83150

  • Edelstahl Dachdurchführung 20°-35°
  • für doppelwandige Edelstahlschornsteine DW 150
  • Materialstärke 0,5 mm
  • Edelstahllegierung 1.4521 (AISI 444)
  • Rostfrei
  • Säurebeständig
  • Frost- und Tauwetter beständig
Durchmesser

58,60 €

inkl. 19% USt. , zzgl. Versand (Paketversand)

Lieferzeit: 7 - 12 Werktage


Kategorie: Dachdurchführung


Edelstahl Dachdurchführung 20°-35° für doppelwandige Edelstahlschornsteine DW Ø 150 mm

Mit dieser Dachdurchführung aus Edelstahl mit einer Dachneigung von 20°-35° wir der doppelwandige Edelstahlschornstein mit einer Dämmung von 30 mm durch das Dach (nicht für Ziegeldächer geeignet) geführt. Die lichte Weite der Dachdurchführung ist immer 20 mm größer als der Außendurchmesser des doppelwandigen Edelstahlschornsteins, dadurch entsteht rundherum ein Ringspalt. Dieser muss mit einem Wetterkragen abgedichtet werden, damit kein Regenwasser am Schornstein hinunterläuft.

Um die erforderlichen 50 mm Abstand zu brennbaren Materialien einzuhalten, wird der Kreisausschnitt an der Unterseite der Dachdurchführung 50 mm größer ausgeschnitten. Um diesen Ausschnitt abzudecken, wird eine Deckenblende hinterlüftet benötigt, damit es auch zu keiner Wärmestauung kommt.

Hinweis:
Der Wetterkragen und die Deckenblende sind im Lieferumfang nicht enthalten, optional unter dieser Kategorie Abdeckblenden (Wand- und Deckenblenden) erhältlich.

Auf Anfrage fertigen wir diese Dachdurchführung 20° - 35° in den unten aufgeführten Ausführungen für Sie an:

  • Edelstahl matt
  • Edelstahl matt gebürstet
  • Edelstahl in V4A
  • RAL Pulverbeschichtet

Technische Daten
Edelstahl Dachdurchführung 20° - 35° DW 150
     Material
Edelstahl glänzend
Materialstärke
0,5 mm
     Werkstoff Materialgüte
1.4521 (V2A)
Schweißmethode
Plasma, WIG
Neigungswinkel
20° - 35°

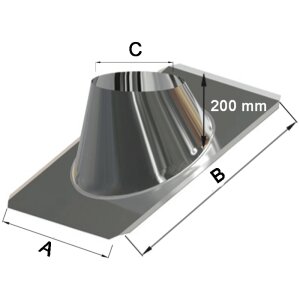

Platte Maß A
Siehe Abb oben Bild 2
600 mm
Platte Maß B
Siehe Abb oben Bild 2
620 mm
Lochausschnitt Maß C
Siehe Abb oben Bild 2
230 mm
Zertifikat / Zulassung
ja, DOP EG-Leistungserklärung
     (entsprechend den EU-Vorschriften / zentrale Bestimmung der Bauproduktenverordnung)


Schornstein Olymp DOP SODW
